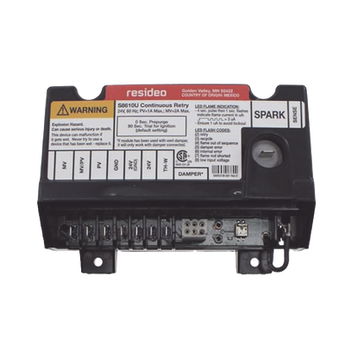

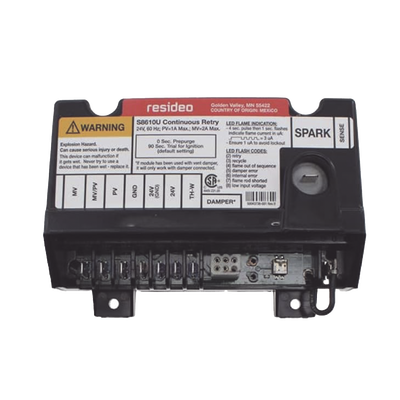

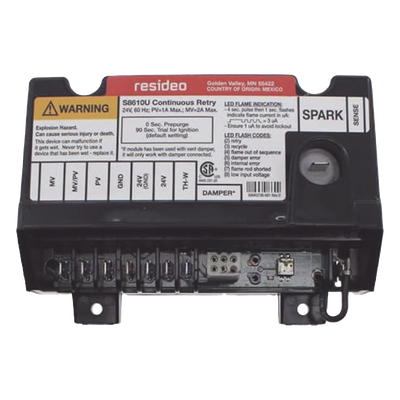

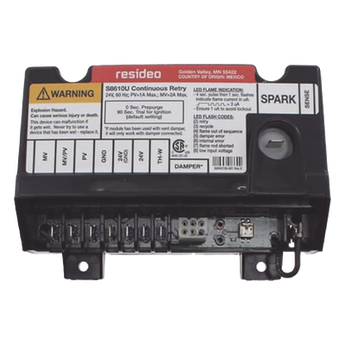

Módulo de encendido S8610U3009/U 24 vca rango -40 c a +74 c 15 s tiempo de prueba 100% cerrado si no enciende reemplaza más de 400 módulos de encendido adaptadores de cable incluidos
/ Ahorra 46%
Marca: HONEYWELL HOME RESIDEO
Modelo: S8610U3009/U
Módulo de encendido S8610U3009/U 24 Vca rango -40 C a +74 C, 15 s tiempo de prueba, 100%25 cerrado si no enciende, reemplaza más de 400 módulos de encendido. Dimensiones: 3 15/16 pulg. alto x 5 7/16 pulg. ancho x 2 5/8 pulg. profundidad, Certificación por la Asociación Canadiense de Normas, monitoreo continuo de llama. Incluye adaptadores de cable para facilitar el reemplazo en campo.
Características
- Reemplaza más de 400 módulos de encendido de piloto intermitente White-Rogers, Robertshaw y Resideo
- Proporciona secuencia de encendido, monitoreo de llama y apagado de seguridad para hornos de aire caliente con piloto intermitente
- Cierre de gas piloto del 100%25 si el piloto no se enciende; prueba de encendido reaplicada después de un retraso de 6 minutos
- Incluye adaptadores de cable de chispa para facilitar el reemplazo en campo sin necesidad de reemplazar el cable de chispa existente
- Diseñado para aplicaciones de detección remota/varilla simple o varilla doble
Beneficios
- Facilita el reemplazo de módulos de encendido de varias marcas sin necesidad de reemplazar sistemas completos
- Ofrece una operación segura y confiable con monitoreo continuo de la llama
- Aumenta la seguridad del sistema de calefacción mediante un cierre completo de gas en caso de falla de encendido
- Permite una versatilidad en la aplicación, siendo compatible con diferentes tipos de gas
- Reduce el tiempo de inactividad del sistema de calefacción al asegurar un reintento de encendido continuo
Aplicaciones
- Uso en hornos de aire caliente con piloto intermitente
- Aplicaciones de calefacción en el hogar y comerciales que requieren un sistema de encendido seguro y eficiente
- Sistemas de calefacción que operan con gas natural o LP
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Dimensiones | 3 15/16 pulg. de alto x 5 7/16 pulg. de ancho x 2 5/8 pulg. de profundidad |
| Dimensiones | 100 mm alto x 138 mm ancho x 67 mm fondo |
| Aprobaciones | Diseño Certificado por la Asociación Canadiense de Normas |
| Clasificaciones eléctricas | 24 Vca |
| Frecuencia | 60 Hz |
| Tipo de sistema de encendido | Piloto Intermitente |
| Rango de temperatura ambiente | -40 C a +74 C / -40 F a +165 F |
| Tiempo de respuesta de falla de llama | 2 segundos máximo |
| Carga máxima de la válvula a 24 V CA | 1A Piloto, 2A Principal @ 165 F; 1A Piloto, 1A Principal @ 175 F |
| Entre tiempo de prueba | Retraso de 5 minutos después de una prueba fallida de encendido |
| Secuencia de encendido | Reintento continuo |
| Control de gas típico | VR8204, VR8304 |
| Tipo de gas | Natural o LP |
| Hardware de encendido típico | Q345, Q3451, Q3452 |
| Tiempo de prueba de encendido | 15 o 90 seg |
| Prepurga | Configurable a 30 segundos o sin purga previa |
| Producto ofrecido por Resideo | Sí |
| Tipo de artículo | Módulo de encendido de piloto intermitente universal |
| Incluye referencia cruzada, instrucciones y accesorios para un fácil reemplazo | Sí |
El módulo de encendido intermitente para piloto de gas está diseñado para integrarse con quemadores piloto intermitentes previamente instalados en hornos de aire caliente y equipos de calefacción a gas. Controla la secuencia completa de encendido, el monitoreo continuo de llama y el apagado de seguridad del sistema piloto. Funciona como reemplazo directo en campo de módulos de encendido intermitente de las líneas Resideo, White-Rodgers y Robertshaw. Incorpora cierre del 100% del gas piloto cuando no se detecta encendido, con reintentos automáticos programados cada 5 minutos. La alimentación opera a 24 VCA y 60 Hz, con tiempo de respuesta máximo a falla de llama de 2 segundos. Los dip switches permiten ajustar la prepurga y el tiempo de prueba de encendido entre 15 o 90 segundos según los requerimientos de la aplicación. Un LED integrado facilita el diagnóstico de estado operativo y condiciones de falla para reducir los tiempos de servicio.
Características Generales
- Reemplazo universal de módulos de encendido intermitente Resideo, White-Rodgers y Robertshaw
- Control de secuencia de encendido, monitoreo de llama y apagado de seguridad del piloto
- Cierre de gas piloto al 100% si no se enciende, con reintento automático cada 5 minutos
- Compatible con gas natural o LP y detección de llama por varilla simple o doble
- Dip switches configurables para prepurga y tiempo de prueba de encendido (15 o 90 s)
- LED integrado para diagnóstico de estado y fallas
- Alimentación de 24 VCA a 60 Hz
- Respuesta a falla de llama en máximo 2 segundos
Desempeño
- Tipo: Encendido intermitente de piloto de gas
- Gas compatible: Natural o LP
- Detección de llama: Varilla simple o doble
- Cierre de gas piloto: 100% si no se enciende
- Reintento automático: Cada 5 minutos
- Tiempo de prueba de encendido: 15 o 90 s (configurable)
- Respuesta a falla de llama: Máximo 2 segundos
- Prepurga: Configurable mediante dip switches
Eléctricas
- Voltaje de alimentación: 24 VCA
- Frecuencia: 60 Hz
- Indicador LED: Integrado para diagnóstico de estado y fallas
- Configuración: Dip switches para prepurga y tiempo de prueba
Contenido del Paquete
- Módulo universal de encendido intermitente S8610U
