Kit pararrayo KLP-TZ15-PRO Electrodo de cobre baja resistencia Diseño delta para mayor contacto Protección contra rayos
/ Ahorra 27% Agotado
Marca: LINKEDPRO BY EPCOM
Modelo: KLP-TZ15-PRO
El Kit Pararrayo KLP-TZ15-PRO de LINKEDPRO es la solución ideal para la protección de instalaciones eléctricas. Con un electrodo de cobre de baja resistencia y alta durabilidad, su diseño en forma delta maximiza el contacto con el terreno, asegurando un drenaje eficaz de las descargas eléctricas. Incluye un sistema equipotencial que minimiza ruidos y corrientes de retorno, protegiendo a las personas y equipos de descargas eléctricas.
Características
- Mayor conductividad y durabilidad del electrodo
- Diseño innovador para disipar eficientemente corrientes parasitas
- Sistema equipotencial que minimiza ruidos y corrientes de retorno
- Protección contra impactos directos de rayos
- Efecto de ionización que atrae descargas atmosféricas
Beneficios
- Proporciona seguridad a las personas frente a descargas eléctricas
- Protege la infraestructura y los equipos eléctricos
- Permite la estabilización del voltaje en las instalaciones
- Drena la corriente del rayo, evitando daños en estructuras
- Limita las sobretensiones transitorias e impide picos de voltaje
Aplicaciones
- Instalaciones eléctricas donde se requiere seguridad y protección
- Protección de edificios y estructuras contra rayos
- Aplicaciones industriales que demandan un sistema de puesta a tierra eficiente
- Sistemas de telecomunicaciones que requieren conexión a tierra
- Equipos electrónicos que necesitan estabilización de voltaje
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Electrodo fabricado en cobre con tratamiento electrolítico | Sí |
| Baja resistencia y alta durabilidad en terrenos agresivos | Sí |
| Diseño en forma delta para mayor área de contacto con el terreno | Sí |
| Filtro equipotencial para amortiguar bajas frecuencias | Sí |
| Compuesto reactivador de terreno que mejora la conductividad | Sí |
| Pararrayos fabricado en aluminio | Sí |
| Bobina excitadora toroidal y anillo equipotencial para ionización | Sí |
| Radio de cobertura de 72 grados | Sí |
| Cumple con los estándares EIA/TIA J-STD-607-A | Sí |
| Cumple con las normas NOM-022-STPS-2012 y NOM-022-STPS-2015 | Sí |
| Incluye conexiones mecánicas y aisladores de protección | Sí |
| Sistema de protección atmosférica con pararrayos y electrodos | Sí |
| Componentes están detallados para asegurar una instalación efectiva | Sí |
| Incluye spray de protección anticorrosiva y dieléctrica | Sí |
El cambio climático es uno de los mayores causantes del aumento de la actividad de tormentas y la caída de rayos, y por lo tanto de la aparición de tantos accidentes en instalaciones no protegidas contra descargas atmosféricas.
Descripción:
Electrodo:
Fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.
Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.
Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.
Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.
Pararrayos:
Fabricada en aluminio.
Brinda protección VS impactos directos de rayos a superficies o estructuras.
Proporciona un punto seguro de impacto, ya que la bobina excitadora toroidal y el anillo equipotencial, crean un efecto de ionización (corona) el cual ofrecerá un punto atractivo para el impacto de la descarga atmosférica.
Esta punta conectada al conductor de bajada proporcionará una trayectoria segura al electrodo de puesta a tierra del SEPTE para drenar la corriente del rayo.
Cuenta con un radio aproximado de cobertura de 72 grados.
Aplicaciones:
El sistema de puesta a tierra es la parte primordial de cualquier instalación eléctrica, y tiene como objetivo:
- Proporcionar seguridad a las personas.
- Proteger la infraestructura, equipos eléctricos y electrónicos.
- Proteger instalaciones.
- Garantizar la operación de las protecciones.
- Estabilizar el voltaje.
- Disipar la corriente del rayo.
- Limitar las sobretensiones transitorias. (Picos de Voltaje).
- Drenar cargas estáticas que presentan las masas metálicas respecto a tierra.
Estandares:
Cumple con los estándares de telecomunicaciones, así como las normas oficiales mexicanas.
- EIA/TIA J-STD-607-A y BICSI
- NOM-022-STPS-2012
- NOM-022-STPS-2015
- NMX-J-549-ANCE-2005

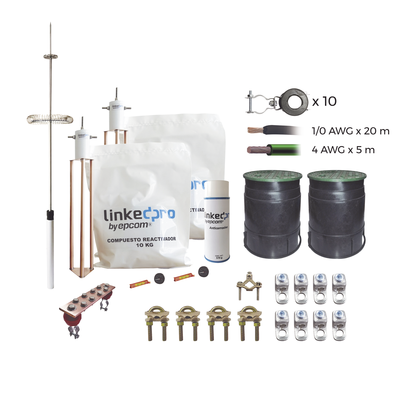

Incluye los siguientes componentes:
| SISTEMA DE PROTECCIÓN ATMOSFÉRICA (PARARRAYOS) | |||
| Cant | U | Modelo | Descripción |
| 1 | Pza. | LP-DIPOLO-ALU | Punta Pararrayo Tipo Dipolo Corona en Aluminio |
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 3 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-ANTICORROSIVO | Spray de Protección Anticorrosiva y Dieléctrica |
| 10 | Pza. | LP-AISLADOR-UNI | Aislador Bajada de Pararrayos en Torre. |
| 20 | m | SLY343-BLK | Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro |
| SISTEMA DE TIERRAS FÍSICAS PARA ATERRIZAJE DE EQUIPO Y ESTRUCTURAS | |||
| Cant | U | Modelo | Descripción |
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 5 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-CTZ-114 | Conector para Tubo de hasta 1 1/4' a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ |
| 1 | Pza. | LP-BU-TZ | Barra de Unión Instalación en Torre |
| 5 | m | SLY287-GRN | Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde |
Curso básico para selección e implementación de sistemas de protección
