Kit pararrayo KLP-TZ24-PRO electrodo de cobre cobertura de 72 grados cable de cobre recubierto thw-ls 1/0 awg protección directa contra rayos mayor conductividad en terrenos agresivos
/ Ahorra 28% Agotado
Marca: LINKEDPRO BY EPCOM
Modelo: KLP-TZ24-PRO
Kit pararrayo KLP-TZ24-PRO de LINKEDPRO, diseñado para la protección directa contra rayos en estructuras hasta 24 m de altura. Con un electrodo de cobre, cobertura de 72 grados y cable de cobre recubierto THW-LS 1/0 AWG, este sistema garantiza eficiencia y seguridad. Incluye un filtro equipotencial, conectores mecánicos y spray anticorrosivo, ofreciendo una alta durabilidad y mejor conductividad en terrenos agresivos, asegurando la salvaguarda de personas e infraestructuras.
Características
- Mayor conductividad y durabilidad en terrenos agresivos gracias al electrodo de cobre
- Eficiente disipación de corrientes parasitas
- Amortiguación de ruidos y minimización de corrientes de retorno
- Protección directa contra rayos
- Generación de un efecto de ionización (corona)
Beneficios
- Protección de personas contra descargas atmosféricas
- Salvaguarda de infraestructuras y equipos eléctricos
- Limitación de sobretensiones transitorias
- Drenado seguro de cargas estáticas
- Estabilización del voltaje en instalaciones
Aplicaciones
- Sistemas de puesta a tierra en instalaciones eléctricas
- Protección de estructuras contra rayos
- Estabilización de equipos eléctricos y electrónicos
- Drenaje de corriente de rayo
- Seguridad en instalaciones críticas
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Electrodo fabricado en cobre con tratamiento electrolítico | Sí |
| Diseño en forma delta para mayor área de contacto con el terreno | Sí |
| Filtro equipotencial para amortiguar bajas frecuencias | Sí |
| Compuesto reactivador de terreno con minerales conductivos | Sí |
| Pararrayos fabricado en aluminio | Sí |
| Punto de impacto seguro para descargas atmosféricas | Sí |
| Cobertura de radio aproximado de 72 grados | Sí |
| Electrodo para corriente máxima de 30 Amp. | Sí |
| Conectores mecánicos tipo zapata | Sí |
| Conectores tipo perro para varilla | Sí |
| Registro de 7 in para acceso a pruebas de electrodo | Sí |
| Spray de protección anticorrosiva y dieléctrica | Sí |
| Cable de cobre recubierto THW-LS de 1/0 AWG y 4 AWG | Sí |
| Incluye curso básico para selección e implementación de sistemas de protección | Sí |
| Componentes complementarios para un sistema integral de protección atmosférica | Sí |
| Cumple con las normas EIA/TIA J-STD-607-A y BICSI, así como NOM-022-STPS-2012 y NOM-022-STPS-2015 | Sí |
| Datos técnicos de conectores y cables especificados claramente en la lista | Sí |
El cambio climático es uno de los mayores causantes del aumento de la actividad de tormentas y la caída de rayos, y por lo tanto de la aparición de tantos accidentes en instalaciones no protegidas contra descargas atmosféricas.
Descripción:
Electrodo:
Fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.
Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.
Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.
Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.
Pararrayos:
Fabricada en aluminio.
Brinda protección VS impactos directos de rayos a superficies o estructuras.
Proporciona un punto seguro de impacto, ya que la bobina excitadora toroidal y el anillo equipotencial, crean un efecto de ionización (corona) el cual ofrecerá un punto atractivo para el impacto de la descarga atmosférica.
Esta punta conectada al conductor de bajada proporcionará una trayectoria segura al electrodo de puesta a tierra del SEPTE para drenar la corriente del rayo.
Cuenta con un radio aproximado de cobertura de 72 grados.
Aplicaciones:
El sistema de puesta a tierra es la parte primordial de cualquier instalación eléctrica, y tiene como objetivo:
- Proporcionar seguridad a las personas.
- Proteger la infraestructura, equipos eléctricos y electrónicos.
- Proteger instalaciones.
- Garantizar la operación de las protecciones.
- Estabilizar el voltaje.
- Disipar la corriente del rayo.
- Limitar las sobretensiones transitorias. (Picos de Voltaje).
- Drenar cargas estáticas que presentan las masas metálicas respecto a tierra.
Estandares:
Cumple con los estándares de telecomunicaciones, así como las normas oficiales mexicanas.
- EIA/TIA J-STD-607-A y BICSI
- NOM-022-STPS-2012
- NOM-022-STPS-2015
- NMX-J-549-ANCE-2005

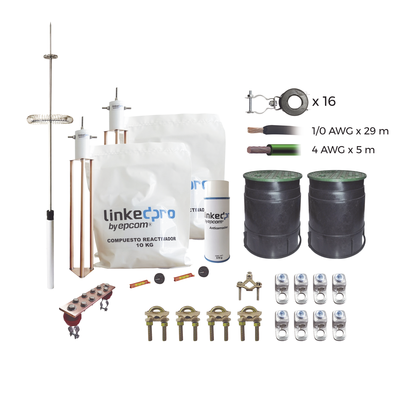

Incluye los siguientes componentes:
| SISTEMA DE PROTECCIÓN ATMOSFÉRICA (PARARRAYOS) | |||
| Cant | U | Modelo | Descripción |
| 1 | Pza. | LP-DIPOLO-ALU | Punta Pararrayo Tipo Dipolo Corona en Aluminio |
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 3 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-ANTICORROSIVO | Spray de Protección Anticorrosiva y Dieléctrica |
| 16 | Pza. | LP-AISLADOR-UNI | Aislador Bajada de Pararrayos en Torre. |
| 29 | m | SLY343-BLK | Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro |
| SISTEMA DE TIERRAS FÍSICAS PARA ATERRIZAJE DE EQUIPO Y ESTRUCTURAS | |||
| Cant | U | Modelo | Descripción |
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 5 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-CTZ-114 | Conector para Tubo de hasta 1 1/4' a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ |
| 1 | Pza. | LP-BU-TZ | Barra de Unión Instalación en Torre |
| 5 | m | SLY287-GRN | Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde |
Curso básico para selección e implementación de sistemas de protección
