001-G03755SX
Articulación para brazo tubular 001-G03755SX tipo semi-elíptico requiere accesorios compatibilidad con mástil 001g03750 diseño semi-elíptico mejora la estética soporta iluminación parcial para diferentes configuraciones
/ Ahorra 5% Agotado
Marca: CAME
Modelo: 001-G03755SX

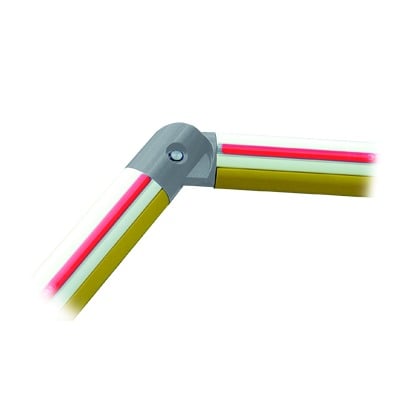

Articulación para Brazo Tubular 001-G03755SX tipo semi-elíptico. Requiere accesorios para iluminación parcial, compatible con mástil 001G03750. Incluido en barreras KXBGGA y KT-GARD4-LED. Diseño que mejora la estética y proporciona versatilidad en la instalación.
Características
- Diseño semi-elíptico que mejora la estética
- Compatibilidad con múltiples modelos de mástil y barreras
- Requiere accesorios para una iluminación adecuada
- Soporta iluminación parcial para diferentes configuraciones
Beneficios
- Proporciona versatilidad en la instalación
- Permite personalización según las necesidades del usuario
- Facilita la integración en sistemas existentes
- Aumenta la seguridad con la opción de iluminación
Aplicaciones
- Utilizado en sistemas de señalización de tráfico
- Ideal para instalación en barreras de seguridad
- Aplicado en proyectos de infraestructura pública
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Tarjeta de Débito / Crédito
Meses sin intereses
Meses con intereses
Depósito Bancario
Mercado Pago
Tarjetas
Saldo en cuenta
Meses sin intereses
Depósito en OXXO
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
Estafeta
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
Fedex
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
PaqueteExpress
| Nacional | Hasta 5 días hábiles | Gratis |
DHL
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Tipo | Semi-elíptico |
| Requiere accesorios para iluminación parcial | Sí |
| Compatibilidad | Mástil 001G03750 |
| Incluido en barreras KXBGGA y KT-GARD4-LED | Sí |
| Producto compatible con un amplio rango de aplicaciones | Sí |
| Diseñado para ofrecer durabilidad y resistencia | Sí |
Características Técnicas
- Tipo: Articulación para brazo tubular
- Sección: Semi-elíptica
- Aplicación: Barrera derecha
- Compatibilidad: KX-BG-GA, 001G03750, KT-GARD4-LED
Dimensiones
- Altura mínima: 1910 mm
- Altura máxima: 3500 mm
- Longitud máxima: 4000 mm
- Diámetro de perforación: Ø5 mm y Ø9 mm
Procedimiento de Instalación
- Retirar la placa de montaje
- Marcar los orificios en el armario para la lámina guía
- Perforar con broca Ø9 mm
- Fijar la lámina guía con tornillos y tuercas
- Fijar el espaciador y la placa de eje al motor
- Ajustar parcialmente la placa intermedia y el soporte de brazo
- Cortar el brazo tubular en dos partes
- Insertar el brazo fijo en el soporte y fijarlo
Procedimiento de Instalación (cont.)
- Insertar el perfil anticolisión en el brazo fijo
- Insertar la cadena en el tubo de espuma
- Fijar con abrazaderas de plástico
- Insertar todo dentro del brazo
- Perforar el brazo móvil a 20 y 60 mm del extremo
- Fijar el brazo móvil al elemento articulación
- Insertar la llave personalizada y posicionar a 30-40°
Recomendaciones
- Verificar que la articulación esté posicionada correctamente según lado de instalación
- Invertir el sentido de apertura si se instala en el lado derecho
- Asegurar todos los componentes antes de la puesta en marcha
- Realizar pruebas de seguridad antes de la operación final
Notas Adicionales
- Soporta iluminación parcial (requiere accesorios)
- Las medidas mínima y máxima se refieren a la altura de paso útil
- La articulación debe montarse en posición simétrica para instalación derecha
- Consultar manual del GARD 4 para detalles de instalación
