Conector din 114-EZDM Impedancia 50 ohm Rango de frecuencia 0 a 3300 mhz Pérdida de inserción 0.05 db Alta resistencia a interferencias

$ 2,724.50 $ 2,689.63
Ahorra 1% Agotado

Marca: ANDREW / COMMSCOPE

Modelo: 114-EZDM

Conector DIN 7-16, modelo 114-EZDM de ANDREW/COMMSCOPE, con impedancia de 50 ohm y rango de frecuencia de 0 a 3300 MHz. Garantiza baja pérdida de inserción de 0.05 dB y alta resistencia a interferencias (-130 dB). Ideal para aplicaciones de RF.

Características

  • Impedancia de conector de 50 ohm para una mejor compatibilidad en conexiones.
  • Rango de frecuencia de operación de 0 a 3300 MHz, ideal para aplicaciones diversas en comunicación.
  • Bajo nivel de pérdida de inserción, típico de 0.05 dB, garantizando una transmisión eficiente.
  • Alta resistencia a la interferencia, con efectividad de blindaje de -130 dB.

Beneficios

  • Optimiza la eficiencia de transmisión en diversas aplicaciones de RF.
  • Reduce la distorsión intermodulada, lo que resulta en una señal más clara.
  • Permite alta potencia operativa, soportando hasta 40 kW en picos, ideal para sistemas de alta demanda.
  • Ofrece una durabilidad excepcional gracias a su alta resistencia a la corriente y voltaje.

Aplicaciones

  • Uso en sistemas de comunicación inalámbrica y redes de telecomunicaciones.
  • Aplicaciones en transmisión de señales de RF y microondas.
  • Ideal para pruebas en sistemas de comunicación y laboratorio.
Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

Connector Impedance 50 ohm
Operating Frequency Band 0 – 3300 MHz
Cable Impedance 50 ohm
3rd Order IMD, typical -116 dBm @ 1800 MHz
3rd Order IMD Test Method Two +43 dBm carriers
RF Operating Voltage, maximum (vrms) 1415.00 V
dc Test Voltage 4000 V
Outer Contact Resistance, maximum 0.80 mOhm
Inner Contact Resistance, maximum 1.50 mOhm
Insulation Resistance, minimum 5000 MOhm
Average Power 3.0 kW @ 900 MHz
Peak Power, maximum 40.00 kW
Insertion Loss, typical 0.05 dB
Shielding Effectiveness -130 dB
Es importante seguir las especificaciones para garantizar el funcionamiento adecuado y la seguridad del producto. Sí
Diseñado para entornos de alta demanda y rendimiento. Sí

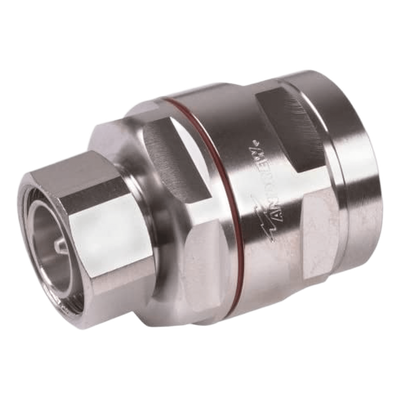

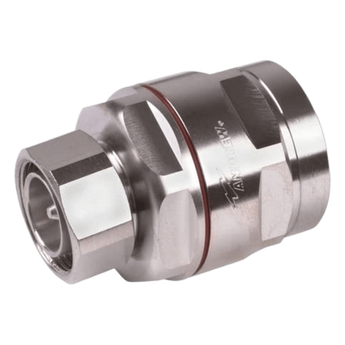

El conector coaxial 114EZDM de la serie EZfit® de ANDREW es un conector macho 7-16 DIN diseñado específicamente para cables de 1-1/4 pulgadas FXL1480 y AVA6-50. Este conector de alta performance ofrece excelentes características eléctricas y mecánicas para aplicaciones wireless y de radiación en el rango de 0-4000 MHz, con capacidad para manejar hasta 40 kW de potencia pico y 3.0 kW de potencia promedio a 900 MHz.

Características Principales

  • Interfaz 7-16 DIN macho para conexiones robustas y confiables
  • Compatible con cables FXL1480 y AVA6-50 de 1-1/4 pulgadas
  • Impedancia de 50 ohm para aplicaciones de radiofrecuencia
  • Rango de frecuencia operativa de 0-4000 MHz
  • Capacidad de potencia pico de 40 kW y potencia promedio de 3.0 kW a 900 MHz
  • Baja pérdida por inserción: coeficiente típico de 0.05
  • Excelente relación de onda estacionaria (VSWR) desde 1.025 a 1.065
  • Protección IP68 para inmersión hasta 1 metro durante 24 horas
  • Acabados de contacto interno en plata y contacto externo en trimetal
  • Temperatura de operación de -40°C a +85°C
Especificaciones
  • Impedancia: 50 ohm (cable y conector)
  • Frecuencia operativa: 0-4000 MHz
  • Potencia pico máxima: 40 kW
  • Potencia promedio: 3.0 kW @ 900 MHz
  • Pérdida por inserción: Coeficiente típico 0.05
  • VSWR: 1.025 @ 50-1000 MHz, 1.065 @ 2700-3300 MHz
  • Pérdida de retorno: 38.17 dB @ 50-1000 MHz, 30.04 dB @ 2700-3300 MHz
  • IMD de 3er orden: -116 dBm @ 1800 MHz
  • Resistencia contacto interno: máximo 1.5 mOhm
  • Resistencia contacto externo: máximo 0.8 mOhm
  • Voltaje DC prueba: 4000 V
  • Resistencia de aislamiento: mínimo 5000 MOhm
  • Voltaje RF máximo: 1415 Vrms
  • Efectividad de blindaje: -130 dB
Interfaces y Conectividad
  • Interface: 7-16 DIN Macho
  • Compatibilidad de cables: FXL1480, AVA6-50
  • Tamaño nominal: 1-1/4 pulgadas
  • Método de fijación contacto interno: Captivado
  • Método de fijación contacto externo: Abrazadera
  • Presurizable: No
  • Ángulo de montaje: Recto
  • Estilo del cuerpo: Recto

Aplicaciones

  • Sistemas de comunicación inalámbrica
  • Estaciones base de telefonía celular
  • Sistemas de transmisión de radio
  • Infraestructura de telecomunicaciones
  • Redes de acceso radioeléctrico (RAN)
  • Sistemas de distribución de señal
