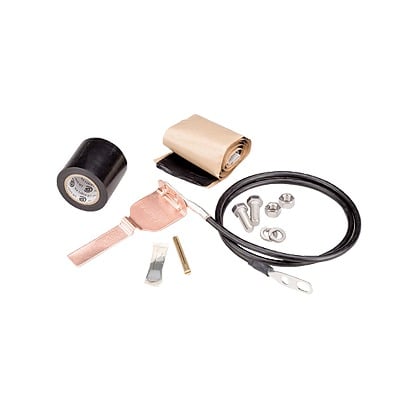

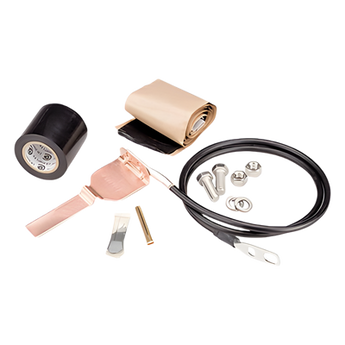

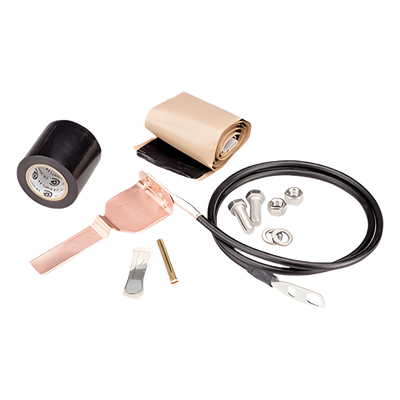

Kit de aterrizaje estándar 223-1584 1/4 3/8 100000 amperios pico cable trenzado y corrugado incluye hardware completo
/ Ahorra 8%
Marca: ANDREW / COMMSCOPE
Modelo: 223-1584
Kit de aterrizaje estándar 223-1584 de ANDREW/COMMSCOPE para cables coaxiales de 1/4%22 y 3/8%22. Soporta 100,000 amperios pico. Diseñado para cables trenzados y corrugados, incluye todo el hardware necesario y cumple con estándares de prueba robustos.
Características
- Kit de conexión a tierra estándar
- Diseñado para cables coaxiales corrugados y cables trenzados
- Compatible con guías de onda elíptica
- Construcción de cobre y PVC
- Incluye hardware completo con pernos, lugs y cinta de goma de butilo
Beneficios
- Proporciona una conexión a tierra confiable para sistemas de telecomunicaciones
- Aumenta la durabilidad y la seguridad de las instalaciones
- Facilita la instalación rápida y eficiente en el campo
- Compatible con una amplia gama de cables y configuraciones
- Ofrece protección contra descargas eléctricas y corrosión
Aplicaciones
- Utilizado en instalaciones de telecomunicaciones
- Adecuado para sistemas de transmisión de datos
- Aplicaciones en entornos industriales y exteriores
- Instalaciones en edificios y torres de comunicaciones
- Implementaciones de tecnologías de red
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Tamaño nominal | 1/4 | 3/8 |
| Tamaño de Waveguide | WR28 | WG22 | R320 | WR42 | WG20 | R220 |
| Tipo de cable | trenzada | ondulada | guía de onda elíptica |
| Manejo actual | probado para soportar 100.000 amperios pico de corriente pico |
| Conexión a tierra, vinculación y blindaje | método de prueba MIL-STD-188-124A |
| Protección contra rayos | método de prueba IEC 1.024-1 |
| Diámetro compatible máximo | 9.652 mm | 0.380" |
| Diámetro compatible mínimo | 6.223 mm | 0.24" |
| Longitud de la vinculación del conductor | 1524.0 mm | 60" |
| Remoción de longitud máxima del cable jacketing | 59.1 mm | 2.3" |
| Aislamiento de remoción de cuerpo entero mínimo | 55.9 mm | 2.2" |
| Producto estándar de CommScope® disponible en EE. UU. y Canadá | Sí |
| Color | Negro |
| Material del conductor | Cobre |
| Tamaño del conductor de alambre | 6 PVC |
| Material de la correa de puesta a tierra | Cobre estañado |
| Tipo de lug | Uno orificio |
| Cantidad de empaque | 1 |
| Material de remache | Cobre |
| Método de impermeabilización | butilo y cinta eléctrica |
| Dimensiones de empaque - Alto | 266.7 mm | 10.5 in |
| Dimensiones de empaque - Longitud | 57.2 mm | 2.3 in |
| Dimensiones de empaque - Peso | 0.34 kg | 0.75 lbs |
| Dimensiones de empaque - Ancho | 175.3 mm | 6.9 in |
| Temperatura de funcionamiento | -40 °C a 85 °C (-40 °F a 185 °F) |
| Temperatura de almacenamiento | -40 °C a 80 °C (-40 °F a 176 °F) |
| Tamaño de rosca | 3/8" |
| Prueba de resistencia UV | MIL-STD-810, Método 505 |
| Prueba de vibración | MIL-STD-202, Método 214 |
Kit de puesta a tierra estándar diseñado para instalaciones profesionales de infraestructura de telecomunicaciones. Proporciona protección integral contra descargas atmosféricas en cables coaxiales corrugados de 1/4' y 3/8', cables trenzados CNT-300 y CNT-400, así como guías de onda elípticas de dimensiones 240 y 380. El sistema ha sido probado bajo el método MIL-STD-1757 para soportar picos de corriente de hasta 100,000 amperios, garantizando la integridad de equipos críticos en sitios de comunicación. El conductor de 1524 mm (60 ft) permite flexibilidad en la ubicación del punto de aterrizaje, mientras que el diseño compatible con múltiples estándares de guía de onda (WR28, WG22, R320, WR42, WG20, R220) facilita la integración en diversas arquitecturas de red.
Características Generales
- • Protección contra rayos conforme a método IEC 1024-1
- • Capacidad de manejo de picos de corriente: 100,000 amperios
- • Método de prueba: MIL-STD-1757
- • Conductor de longitud: 1524.0 mm (60 ft)
- • Remoción de jacketing máxima: 59.1 mm (2.3 ft)
- • Remoción de aislamiento mínima: 55.9 mm (2.2 ft)
- • Diámetro compatible máximo: 9.652 mm (0.380 ft)
- • Diámetro compatible mínimo: 6.223 mm (0.24 ft)
- • Compatibilidad con guías de onda: WR28, WG22, R320, WR42, WG20, R220
- • Cables coaxiales soportados: 1/4', 3/8', CNT-300, CNT-400
Desempeño Eléctrico
Manejo de corriente: 100,000 A pico
Método de prueba: MIL-STD-1757
Estándar de protección: IEC 1024-1
Especificaciones Físicas
Longitud de conductor: 1524.0 mm (60 ft)
Diámetro máximo compatible: 9.652 mm (0.380 ft)
Diámetro mínimo compatible: 6.223 mm (0.24 ft)
Remoción de jacketing máxima: 59.1 mm (2.3 ft)
Remoción de aislamiento mínima: 55.9 mm (2.2 ft)
Compatibilidad
Cables coaxiales: 1/4', 3/8', CNT-300, CNT-400
Guías de onda: WR28, WG22, R320, WR42, WG20, R220
Tamaños nominales: 1/4 | 3/8
