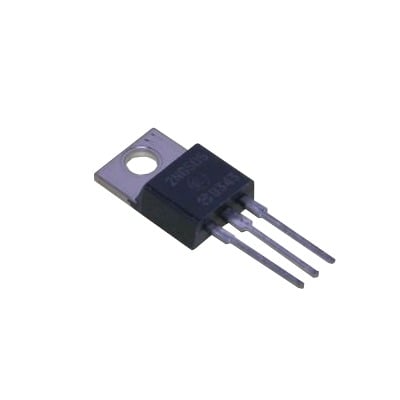

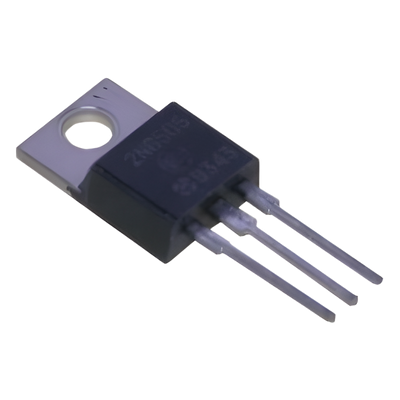

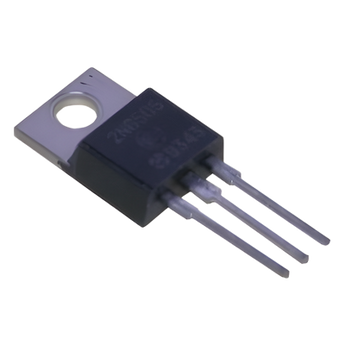

Transistor diodo SCR 2N6505 25A 100V 20W diseño compacto alta capacidad
/ Agotado
Marca: SYSCOM
Modelo: 2N6505
Transistor diodo SCR 2N6505 25A 100V 20W diseño compacto alta capacidad, ideal para fuentes de alimentación. Presenta un amperaje de 25 Amperios, voltaje de 100 Voltios, potencia de 20 Watts y encapsulado TO-220AB. Ofrece fácil instalación y alta capacidad de manejo de corriente, asegurando un excelente rendimiento en aplicaciones de alta corriente.
Características
- Diseño compacto
- Alta capacidad de manejo de corriente
- Compatible con fuentes de alimentación SEC-11
- Fácil instalación en circuitos eléctricos
Beneficios
- Excelente rendimiento en aplicaciones de alta corriente
- Mayor durabilidad en condiciones de sobrecarga
- Eficiencia en la conversión de energía
- Facilita el control de potencia en dispositivos electrónicos
Aplicaciones
- Uso en fuentes de alimentación
- Control de motores eléctricos
- Rectificación de corriente en sistemas de energía
- Sistemas de iluminación controlada
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Amperaje | 25 Amperios |
| Voltaje | 100 Voltios |
| Potencia | 20 Watts |
| Tipo de encapsulado | TO-220AB |
| Producto diseñado para entornos industriales | Sí |
| Verificado para cumplir con estándares eléctricos internacionales | Sí |
| Fabricado con materiales de alta calidad | Sí |
Características Principales
- Diseñado para aplicaciones de control AC de media onda
- Unión de paso de vidrio para mayor uniformidad y estabilidad
- Construcción termorresistente con baja resistencia térmica
- Capacidad de corriente de pico no repetitivo de 300 A
- Rango de voltaje de bloqueo de 50 a 800 V
- Disipación de potencia de 20 W
Especificaciones Principales
- Corriente RMS: 25 A
- Corriente promedio: 16 A
- Temperatura de unión: -40 a +125 °C
- Resistencia térmica (Junto a Carcasa): 1.5 °C/W
- Temperatura máxima de soldadura: 260 °C
Aplicaciones
- Control de motores
- Control de calefacción
- Circuitos de protección en fuentes de alimentación
- Conmutación de corriente alterna
Curvas Características
- Corriente promedio en función del ángulo de conducción
- Disipación de potencia en estado activo
- Corriente de pico no repetitivo
- Respuesta térmica transitoria
- Características de disparo en función de temperatura
Consideraciones de Diseño
- No aplicar voltaje positivo en la puerta concurrentemente con potencial negativo en el ánodo
- No probar voltajes de bloqueo con fuente de corriente constante
- Verificar compatibilidad térmica con el disipador
- Considerar derating de corriente a altas temperaturas
- Validar parámetros típicos en cada aplicación específica
