3306P-105-ND

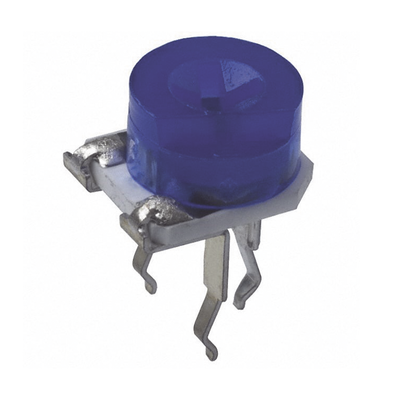

Potenciómetro trimpot 3306P-105-ND 6 mm 1 mega ohm 0.2 watt diseño compacto ajuste vertical

$ 42.55 $ 37.10
Ahorra 13%

Marca: SYSCOM

Modelo: 3306P-105-ND


20 unidades disponibles

Potenciómetro Trimpot 3306P-105-ND 6 mm, 1 Mega Ohm, 0.2 Watt, diseño compacto y ajuste vertical. Ideal para calibraciones precisas en circuitos electrónicos, su montaje horizontal lo hace compatible con diversas placas PCB.

Características

  • Diseño compacto de 6 mm
  • Facilidad de ajuste vertical
  • Resistencia de 1 Mega Ohm para una amplia gama de aplicaciones
  • Montaje horizontal para adaptarse a distintos diseños de PCB
  • Una vuelta para un ajuste preciso y controlado

Beneficios

  • Permite un ajuste preciso para calibraciones específicas
  • Ahorra espacio en el diseño de PCB gracias a su pequeño tamaño
  • Fácil de instalar y utilizar en diversas aplicaciones electrónicas
  • Proporciona una resistencia confiable y estable a lo largo del tiempo
  • Ideal para proyectos de electrónica y prototipos

Aplicaciones

  • Uso en circuitos de calibración
  • Ajuste de volumen en dispositivos de audio
  • Control de brillo en pantallas LED
  • Montaje en dispositivos electrónicos para ajustar la sensibilidad de sensores
  • Uso en juguetes electrónicos y modelos a escala
Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

Tipo Potenciómetro Trimpot
Diámetro 6 mm
Resistencia 1 Mega Ohm
Número de vueltas 1 vuelta
Potencia 0.2 Watt
Montaje Horizontal
Ajuste Vertical
Compatibilidad PCB (Placa de Circuito Impreso)
Material No especificado
Color No especificado
Cantidad por paquete No especificado
Marca No especificada
Número de parte No especificado

Potenciómetro trimpot redondo de 6 mm diseñado para ajustes de precisión en circuitos impresos. Configuración de montaje horizontal con ajuste vertical que facilita la calibración posterior a la instalación. Resistencia nominal de 1 mega ohm en una sola vuelta de 215° con tolerancia estándar de ±25%. Estructura mecánica con ángulo de operación de 260° ±20° y diseño resistente a polvo para aplicaciones en equipos industriales, sistemas de monitoreo e instrumentación electrónica. Disipación de potencia de 0.2 watt a 70°C con coeficiente térmico controlado para mantener estabilidad en condiciones de temperatura variable.

Características Generales

  • • Potenciómetro trimpot redondo de 6 mm para ajustes precisos
  • • Resistencia: 1 mega ohm, 1 vuelta (215° nominal)
  • • Potencia: 0.2 watt @ 70°C
  • • Tolerancia: ±25% estándar
  • • Rango de temperatura: -25°C a +100°C
  • • Coeficiente térmico: ±250 ppm/°C
  • • Ángulo mecánico: 260° ±20°
  • • Montaje horizontal, ajuste vertical en PCB
  • • Terminales: pines soldables
  • • Par de operación: 4.5 oz-in máximo
  • • Resistencia mínima: 2% máx.
  • • Diseño resistente a polvo
  • • Resistencia estándar 100Ω a 1MΩ (valores seleccionados, valores comunes en negritas)

Desempeño Eléctrico

Resistencia: 1 MΩ

Vueltas: 1 vuelta (215° nominal)

Potencia: 0.2 W @ 70°C

Tolerancia: ±25% estándar

Temperatura: -25°C a +100°C

Coeficiente térmico: ±250 ppm/°C

Ángulo mecánico: 260° ±20°

Resistencia mínima: 2% máx.

Especificaciones Físicas

Tamaño: 6 mm redondo

Dimensiones: 6.81 ±0.51 mm (0.268 ±0.020') ancho × 8.10 ±0.51 mm (0.319 ±0.020') largo × 2.01 ±0.1 mm alto

Montaje: Horizontal

Ajuste: Vertical

Terminales: Pines soldables

Par de operación: 4.5 oz-in máximo

Resistencia a polvo: Diseño resistente

Aplicaciones

• Ajustes de precisión en PCB

• Equipos industriales

• Control de señales analógicas

• Sistemas de monitoreo

• Instrumentación electrónica
