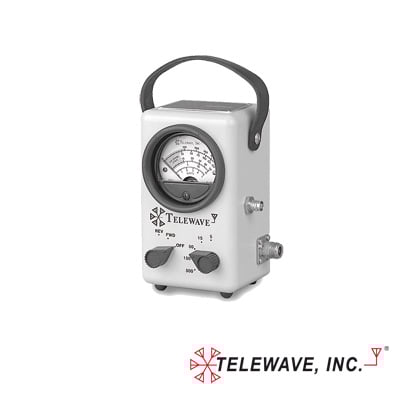

Medidor de potencia 44L1 20 - 200 mhz 5 - 500 w 50 ohm wattmetro compacto y fácil de usar
/ Ahorra 7% Agotado
Marca: TELEWAVE, INC
Modelo: 44L1
Medidor de potencia 44L1 20 - 200 MHz 5 - 500 W 50 Ohm wattmetro compacto y fácil de usar. Posee un rango de frecuencia de 20 - 200 MHz, potencia de hasta 500 W, impedancia de 50 Ohm, y conectores N Hembra. Su diseño autocontenido facilita mediciones precisas de potencia de salida y reflejada.
Características
- Wattmetro compacto y versátil
- Totalmente autocontenido, no requiere elementos de ensamble
- Maneja 5 rangos de frecuencia
- Carátula con escala independiente de 5 Watts
- Ideal para medición de potencia de reflejo
Beneficios
- Proporciona mediciones precisas de potencia de salida y reflejada
- Fácil de usar debido a su diseño autocontenido
- Flexibilidad para trabajar con diferentes rangos de frecuencia y potencia
- Facilita la prueba de equipos sin necesidad de configuraciones complejas
Aplicaciones
- Medición de potencia en equipos de transmisión
- Prueba de sistemas de radiofrecuencia
- Evaluación de equipos portátiles
- Uso en laboratorios de telecomunicaciones
- Comprobaciones de potencia en ensayos de equipos
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Rango de frecuencia | 20 - 200 MHz |
| Rangos de potencia | 5 W, 15 W, 50 W, 150 W, 500 W |
| Impedancia | 50 Ohm |
| Exactitud | ± 7 % a escala completa |
| Conectores | N Hembra |
| VSWR máximo | 1.1 |
| Diseño compacto para facilitar el transporte | Sí |
| Ideal para técnicos y profesionales en el campo de la telecomunicación | Sí |
Características Principales
- Medidor de potencia compacto y versátil para medición de potencia de salida y reflejada
- No requiere elementos de ensamble ni conmutación de bandas
- Operación en condiciones extremas de frío
- Conector tipo QC para intercambio rápido de conectores
- Carátula con escala independiente de 5 Watts para medición precisa
- Diseñado para uso en campo con carcasa metálica fundida
- Modelo 44L1P incluye puerto de muestreo RF de -40 dB
Especificaciones Técnicas
- Rango de frecuencia: 2 a 200 MHz
- Rangos de potencia: 5, 15, 50, 150 y 500 W
- Impedancia: 50 Ohm nominal
- Exactitud: ±7% de escala completa
- VSWR: Máximo 1.1:1
- Pérdida de inserción: Máximo 0.1 dB
- Conectores: N hembra estándar (opcional UHF, BNC, TNC, 7-16 DIN)
Componentes Principales
- Coupler direccional dual de RF con directividad >25 dB
- Circuito de medición con 5 rangos de potencia
- Interruptor de modo (OFF, FWD, REV)
- Interruptor de rango de potencia con resistencias de calibración
- Carátula con escala roja en el tercio inferior para advertencia de rango
Accesorios Opcionales
- TC44: Estuche de transporte de cuero
- Cargas secas coaxiales de 35 a 300 Watts
- Cables de conexión RG-213/U y RG-142B/U
Funcionamiento
El medidor utiliza dos couplers direccionales de RF para medir potencia incidente y reflejada. Los circuitos de medición son alimentados directamente por la corriente generada en el coupler, no requiriendo alimentación externa ni baterías. El modo OFF en el interruptor de modo protege el medidor durante el transporte.
El puerto de muestreo RF en el modelo 44L1P proporciona una salida de -40 dB (±2 dB) para medición de frecuencia, análisis espectral o inyección de señal para medición de sensibilidad de receptor.
Calibración y Mantenimiento
Cada rango de potencia incluye un potenciómetro ajustable para calibración. La carcasa metálica fundida protege los componentes internos y asegura durabilidad en condiciones extremas.
El medidor utiliza un movimiento de banda tensada de 20 µA para mostrar la potencia medida, proporcionando la precisión necesaria para ajustar transmisores portátiles de baja potencia.
