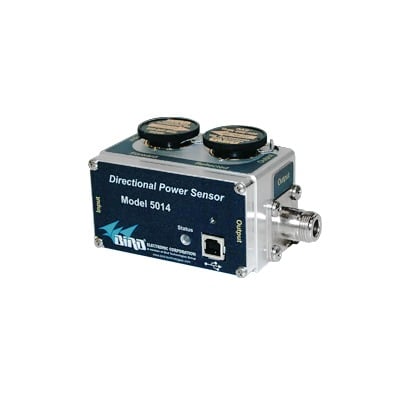

Sensor de potencia dual 5014 exactitud ± 5% rango 500 mw - 1000 w interfaz usb 2.0 tipo b compatible con accesorios existentes
/ Ahorra 9% Agotado
Marca: BIRD TECHNOLOGIES
Modelo: 5014
Sensor de potencia dual 5014 exactitud ± 5%25 rango 500 mW - 1000 W interfaz USB 2.0 tipo B compatible con accesorios existentes. Ideal para mediciones de potencia, rango de frecuencia de 2.0 MHz a 2700 MHz y no requiere calibración en campo. Conectores QC y N hembra incluidos.
Características
- Compatible con accesorios existentes Bird de línea de 7/8%22 incluyendo medidores de campo, muestreadores de señal y más de 20 tipos de conectores QC.
- Elementos para BIRD 43 no son compatibles con este sensor.
- No requiere calibración en campo.
Beneficios
- Alta exactitud en la medición de potencia, mejorando la fiabilidad de las lecturas.
- Amplio rango de frecuencia y potencia, adaptable a múltiples aplicaciones.
- Rápida respuesta y tiempo de establecimiento para mediciones eficientes.
- Diseño compacto y ligero, facilitando el transporte y uso en el campo.
- Interfaz USB sencilla, permitiendo una fácil conexión y configuración.
Aplicaciones
- Medición de potencia en sistemas de comunicación inalámbrica.
- Monitoreo y prueba de transmisores y amplificadores.
- Uso en entornos de laboratorio para investigación y desarrollo.
- Inspecciones de campo de equipos y accesorios de RF.
- Verificación de sistemas de antenas y cableado.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Exactitud de Lectura ± 5 % en todo el rango de potencia del elemento DPM. | Sí |
| Rango de Potencia | 500 mW - 1000 W. |
| Rango de Frecuencia | 2.0 MHz - 2700 MHz. |
| VSWR por inserción | 1.05 |
| No requiere Calibración en campo. | Sí |
| Name | Directional Power Sensors (DPS) |
| Impedancia | 50 Ohms. |
| Peak Average Ratio | 10 dB máximo con elementos DPM. |
| Exactitud | Poder Verdadero Promedio ± 5% de lectura (15 a 35 °C) ± 7% de lectura (-10 a 50 °C) Poder Pico ± 8% de la escala completa. |
| VSWR por Inserción | 1.05 |
| Tiempo de Establecimiento | < 2.5 segundos. |
| Conectores | QC Tipo, N hembra normalmente suministrada. |
| Fuente de Alimentación | Desde el instrumento host a través de conexión de cable. |
| Interfaz | USB 2.0 Tipo B. |
| Peso | 1.12 lbs (0.51 kg). |
| Dimensiones H x W x D | 2.3” x 2.1” x 3.5” (H x W x D) (58 x 53 x 89 mm) excluyendo conectores. |
| Direccionalidad | 30 dB (el valor exacto depende del elemento seleccionado). |
| Humedad | 95% máx. (sin condensación). |
| Parámetros de Ancho de Pulso | >100 MHz 800 µs mín.; 26 - 99 MHz 1.5 µs mín.; 2 - 25 MHz 15 µs mín. |
| Frecuencia del Pulso Pico | 15 pps mín. |
| Factor de Ciclo de Pulso | 1 x 10-4 mín. |
| Rango Dinámico | 16 dB. |
| Temperatura de Funcionamiento | -10 a +50 °C (14 a 122 °F). |
| Temperatura de Almacenamiento | -40 a +75 °C (-40 a 167 °F). |
| Los elementos se solicitan por pares según el rango de frecuencia y potencia a medir. | Sí |
| Consultar por tiempo de entrega. | Sí |
El Sensor 5014 es compatible con accesorios existentes Bird de linea de 7/8' incluyendo medidores de campo, muestreadores de señal y mas de 20 tipos de conectores QC.
Los elementos para BIRD 43 no son compatibles con este sensor.
-Exactitud de Lectura ± 5 % en todo el rango de potencia del elemento DPM.
-Rango de Potencia: 500 mW - 1000 W.
-Rango de Frecuencia: 2.0 MHz - 2700 MHz.
-VSWR por inserción: 1.05:1 desde - 1000 MHz (conectores N).
-No requiere Calibración en campo.
Item Name: Directional Power Sensors (DPS)
Frequency Range: Element dependent, 2 MHz to 2.7 GHz
Power Range: Element dependent, 125 mW to 1 kW full scale
Impedance Ω: 50 Ohms
Peak Average Ratio: 10 dB maximum with DPM elements
Accuracy True Average Power: ± 5% of reading (15 to 35 °C)
± 7% of reading (-10 to 50 °C) Peak Power
± 8% of full scale
Insertion VSWR: 1.05:1 from 0.45 - 1000 MHz (with N connectors)
Settling Time: < 2.5 seconds
Connectors: QC Type, Female N normally supplied
Power Supply: From host instrument via cable connection
Interface: USB 2.0 Type B
Weight: 1.12 lbs (0.51 kg)
Dimensions H x W x D: 2.3” x 2.1” x 3.5” (H x W x D)
(58 x 53 x 89 mm) excluding connectors
Directivity: 30 dB (exact value depends on element selected)
Humidity: 95% max. (non-condensing)
Pulse Width Parameters: >100 MHz 800 µs min.
26 - 99 MHz 1.5 µs min.
2 - 25 MHz 15 µs min.
Pulse Rep Rate Peak: 15 pps min.
Pulse Duty Factor: 1 x 10-4 min.
Dynamic Range: 16 dB
Operating Temperature: -10 to +50 °C (14 to 122 °F)
Storage Temperature: -40 to +75 °C (-40 to 167 °F)
Los elementos se solicitan por pares según el rango de frecuencia y potencia a medir.
*Pregunte por tiempo de entrega.
