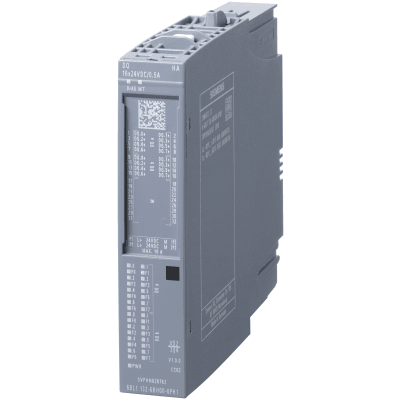

Módulo digital de salida 6DL1132-6BH00-0PH1 16 salidas Módulo digital de salida 6DL1132-6BH00-0PH1 16 salidas
Módulo digital de salida 6DL1132-6BH00-0PH1 16 salidas
6DL1132-6BH00-0PH1

Módulo digital de salida 6DL1132-6BH00-0PH1 16 salidas 24vdc 0.5a redundancia io protección contra cortocircuitos

$ 67,564.04 $ 51,546.82
Ahorra 24% Agotado

Marca: SIEMENS

Modelo: 6DL1132-6BH00-0PH1

Módulo digital de salida 6DL1132-6BH00-0PH1 con 16 salidas 24VDC 0.5A, redundancia IO y protección contra cortocircuitos. Ideal para aplicaciones industriales que requieren diagnósticos por canal y confiabilidad.

Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

undefined Sí

Siemens modelo: 6DL1132-6BH00-0PH1

Módulo digital de salida de alta disponibilidad para el sistema SIMATIC ET 200SP HA con 16 salidas de transistor de 24VDC y capacidad de corriente de 0.5A por canal. Diseñado para aplicaciones industriales críticas que requieren máxima confiabilidad y diagnósticos avanzados. Incluye protección contra cortocircuitos, detección de rotura de cables y soporte para redundancia de E/S. Compatible con bloques de terminales tipo H1 y M1, ofrece monitoreo individual por canal y cumple con los estándares de seguridad para ubicaciones peligrosas. Ideal para automatización de procesos en industrias petroquímicas, energéticas y de manufactura donde la disponibilidad continua es esencial.

Características Generales

  • Tipo de Producto: DQ 16x24VDC/0.5A HA
  • Versión de Firmware: V1.0 (Actualizable)
  • Bloques de Terminales Compatibles: H1, M1, N0, H0, M0
  • Código de Color: CC02
  • Datos I&M: I&M0 a I&M3
  • Ingeniería con: STEP 7 TIA Portal V16, STEP 7 V5.6, PCS 7 V9.0, PCS neo V3.0
  • GSD PROFINET: GSDML V2.3
  • Modo de Operación: DQ (Digital Output)
  • Capacidad de Redundancia: Sí (con TB tipo M1)
Alimentación Eléctrica
  • Tensión Nominal (DC): 24 V
  • Rango Permisible Inferior: 19.2 V
  • Rango Permisible Superior: 28.8 V
  • Protección contra Polaridad Inversa: Sí
  • Consumo de Corriente (Nominal): 60 mA (sin carga)
  • Consumo de Corriente Máximo: 70 mA (sin carga)
  • Pérdida de Potencia Típica: 1.2 W
Salidas Digitales
  • Número de Salidas: 16
  • Tipo: Current-Sourcing
  • Parametrizables: Sí
  • Protección contra Cortocircuitos: Sí
  • Umbral de Respuesta Típico: 0.7 A a 1.3 A (hasta 2.6 A en redundancia)
  • Detección de Circuito Abierto: Sí (0.7 mA corriente de prueba)
  • Protección contra Sobrecarga: Sí
  • Limitación de Voltaje de Apagado Inductivo: L+ -(37 a 41V)
  • Capacidad de Conmutación Resistiva Máxima: 0.5 A
  • Capacidad de Conmutación para Lámparas: 5 W
  • Rango de Resistencia de Carga: 48 Ω a 12 kΩ
  • Corriente de Salida para Señal "1": 0.5 A
  • Corriente Residual para Señal "0": 0.7 mA
  • Retardo de Salida "0" a "1" Típico: 50 µs
  • Retardo de Salida "1" a "0" Típico: 100 µs
  • Conmutación Paralela para Control Redundante: Sí
  • Frecuencia de Conmutación con Carga Resistiva: 100 Hz
  • Frecuencia de Conmutación con Carga Inductiva: 2 Hz
  • Frecuencia de Conmutación con Carga de Lámpara: 10 Hz
  • Corriente Máxima por Canal: 0.5 A
  • Corriente Máxima por Módulo: 8 A
Especificaciones Físicas
  • Ancho: 22.5 mm
  • Alto: 115 mm
  • Profundidad: 138 mm
  • Peso Aproximado: 137 g
  • Temperatura de Operación Horizontal: -40 °C a 70 °C
  • Temperatura de Operación Vertical: -40 °C to 60 °C
  • Longitud de Cable Blindado Máxima: 1000 m
  • Longitud de Cable No Blindado Máxima: 600 m
  • Aislamiento Probado con: 1500 V DC/1 min (tipo prueba)
Diagnósticos y LEDs
  • Función de Diagnóstico: Sí
  • Valores Sustitutos Conectables: Sí
  • Alarma de Diagnóstico: Sí
  • Monitoreo de Tensión de Alimentación: Sí
  • Rotura de Cable: Sí (canal por canal)
  • Cortocircuito a Tierra: Sí (canal por canal)
  • Cortocircuito a L+: Sí (canal por canal)
  • Error de Grupo: Sí
  • LED MAINT: Sí (LED amarillo)
  • LED PWR (Tensión de Alimentación): Sí (LED verde)
  • LED de Estado de Canal: Sí (LED verde)
  • LED de Diagnóstico de Canal: Sí (LED rojo)
  • LED DIAG de Módulo: Sí (LED verde/rojo)
Separación de Potencial
  • Entre Canales: No
  • Entre Canales y Backplane Bus: Sí
Corriente Total por Módulo
  • Instalación Horizontal hasta 30°C: 8 A
  • Instalación Horizontal hasta 40°C: 8 A
  • Instalación Horizontal hasta 50°C: 8 A
  • Instalación Horizontal hasta 60°C: 5.5 A
  • Instalación Horizontal hasta 70°C: 3 A
  • Instalación Vertical hasta 30°C: 8 A
  • Instalación Vertical hasta 40°C: 6.33 A
  • Instalación Vertical hasta 50°C: 4.67 A
  • Instalación Vertical hasta 60°C: 3 A
Certificaciones
  • ATEX
  • IECEx
  • ABS
  • Bureau Veritas
  • DNV
  • Lloyd's Register
  • NK / Nippon Kaiji Kyokai
  • RINA
  • CCS (China)
  • EPD
  • Siemens EcoTech
