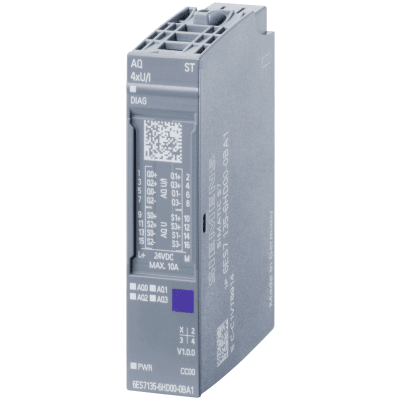

Módulo de salida analógica 6ES7135-6HD00-0BA1 4 canales 16 bit ±0.3% precisión diagnóstico
/ Ahorra 20% Agotado
Marca: SIEMENS
Modelo: 6ES7135-6HD00-0BA1
Módulo de salida analógica 6ES7135-6HD00-0BA1, 4 canales 16 bit, ±0.3%25 precisión, diagnóstico, diseñado para controladores en aplicaciones industriales. Ofrece una alta precisión y versatilidad en la señalización.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| undefined | Sí |
Siemens modelo: 6ES7135-6HD00-0BA1
Módulo de salida analógica de 4 canales para el sistema ET 200SP, diseñado para aplicaciones industriales que requieren alta precisión en la generación de señales analógicas. Ofrece una resolución de hasta 16 bits con una precisión de ±0.3% a 25°C, compatible con señales de voltaje y corriente. Incluye funciones avanzadas de diagnóstico como monitoreo de voltaje de alimentación, detección de cortocircuito y rotura de cables. Compatible con BaseUnits tipo A0 y A1, integrable con STEP 7 TIA Portal desde versión V11 SP2 y soporta comunicación PROFINET mediante GSDML V2.3.
Características Generales
- Designación del tipo de producto: AQ 4xU/I ST
- Estado funcional HW: desde FS21
- Versión de firmware: V1.1.3
- Actualización de firmware posible: Sí
- BaseUnits utilizables: BU tipo A0, A1
- Código de color para etiqueta: CC00
- Datos I&M: Sí; I&M0 a I&M3
- Modo isócrono: No
- Rango de salida escalable: No
- Número de salidas analógicas: 4
- Resolución máxima: 16 bits
- Tiempo de ciclo mínimo: 5 ms
- Corriente de cortocircuito máxima: 45 mA
- Tiempo de establecimiento resistivo: 0.1 ms
- Tiempo de establecimiento capacitivo: 1 ms
- Tiempo de establecimiento inductivo: 0.5 ms
- Voltaje 0-10V: 15 bits
- Voltaje 1-5V: 13 bits
- Voltaje -5V a +5V: 15 bits con signo
- Voltaje -10V a +10V: 16 bits con signo
- Corriente 0-20mA: 15 bits
- Corriente -20mA a +20mA: 16 bits con signo
- Corriente 4-20mA: 14 bits
- Alimentación: 24V DC (19.2-28.8V)
- Consumo máximo: 150 mA
- Pérdida de potencia: 1.5 W
- Dimensiones: 15 x 73 x 58 mm (0.59 x 2.87 x 2.28 in)
- Peso: 31 g
- Temp. operación horizontal: -30°C a 60°C
- Temp. operación vertical: -30°C a 50°C
- Error de linealidad: ±0.03%
- Error por temperatura: ±0.005%/K
- Diafonía entre salidas: -50 dB
- Precisión de repetición: ±0.05%
- Límite de error operacional (voltaje): ±0.5%
- Límite de error operacional (corriente): ±0.5%
- Límite de error básico (voltaje): ±0.3%
- Límite de error básico (corriente): ±0.3%
- Función de diagnóstico: Sí
- Valores sustitutos conectables: Sí
- Alarma de diagnóstico: Sí
- Monitoreo voltaje alimentación: Sí
- Rotura de cable: Sí (solo para salida tipo corriente)
- Cortocircuito: Sí (solo para salida tipo voltaje)
- Error de grupo: Sí
- Overflow/Underflow: Sí
- LED PWR: Sí (verde)
- LED estado canal: Sí (verde)
- LED DIAG: Sí (verde/rojo)
- Conexión 2 hilos voltaje: Sí
- Conexión 4 hilos voltaje: Sí
- Conexión 2 hilos corriente: Sí
- Impedancia carga mínima voltaje: 2 kΩ
- Carga capacitiva máxima voltaje: 1 µF
- Impedancia carga máxima corriente: 500 Ω
- Carga inductiva máxima corriente: 1 mH
- Límites de destrucción voltaje: 30 V
- Longitud cable blindado máxima: 1000 m (200 m para salida voltaje)
- CE: Sí
- UKCA: Sí
- UL: Sí
- FM: Sí
- IECEx: Sí
- CCC-Ex: Sí
- EPD: Sí
- Potencial calentamiento global: 28.6 kg CO2 eq
Ingeniería
- STEP 7 TIA Portal desde V11 SP2 / V13
- STEP 7 desde V5.5 SP3
- PCS 7 desde V8.1 SP1
- PROFIBUS GSD Revision 3 y 5+
- PROFINET GSDML V2.3
