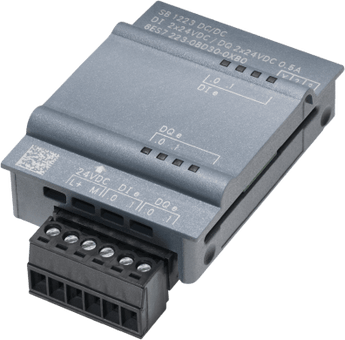

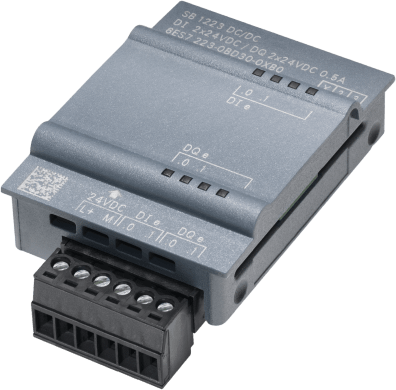

Módulo de expansión digital 6ES7223-3BD30-0XB0 2 entradas digitales 24v dc 200 khz salidas mosfet sólidos
/ Ahorra 17% Agotado
Marca: SIEMENS
Modelo: 6ES7223-3BD30-0XB0
Módulo de expansión digital 6ES7223-3BD30-0XB0, 2 entradas digitales 24V DC, 2 salidas MOSFET sólidos con capacidad de conmutación de 200 kHz. Consume 35 mA (5 V DC) y tiene una pérdida de potencia de 0.5 W. Ideal para automatización industrial, asegura integración profesional y certificaciones globales.
Características
- Módulo de expansión digital para sistemas SIMATIC S7-1200
- 2 entradas digitales y 2 salidas digitales de alto rendimiento
- Capacidad de conmutación de 200 kHz
- Configuración de retardo de entrada parametrizable
- Entradas de tipo current-sourcing con voltaje nominal de 24V DC
Beneficios
- Ofrece alta velocidad de respuesta con 200 kHz
- Permite una configuración precisa del retardo de entrada
- Facilita la integración en entornos de automatización industrial complejos
- Asegura compatibilidad global gracias a sus certificaciones
- Proporciona robustez y fiabilidad en el funcionamiento
Aplicaciones
- Sistemas de control de procesos industriales
- Automatización de maquinaria y equipamiento industrial
- Control de sistemas de seguridad y monitoreo
- Aplicaciones en entornos exigentes con alta demanda de confiabilidad
- Integración en sistemas de monitorización
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Modelo | 6ES7223-3BD30-0XB0 |
| Tipo de Producto | SB 1223, DI 2x24 V DC/DQ 2x24 V DC 200 kHz |
| Consumo del Bus | 35 mA (5 V DC, típico) |
| Pérdida de Potencia | 0.5 W (típico) |
| Entradas Digitales | 2 (current-sourcing) |
| Salidas Digitales | 2 (MOSFET, sólido) |
| Grupos de Entradas | 2 |
| Grupos de Salidas | 2 |
| Entradas Simultáneas | 2 (hasta 40°C) |
| Voltaje Nominal Entradas | 24 V DC |
| Señal '0' Entradas | (L+ menos 5.0 V DC) ... L+ |
| Señal '1' Entradas | 0 V ... (L+ menos 10 V DC) |
| Corriente Señal '0' Entradas | 1.4 mA máximo |
| Corriente Señal '1' Entradas | 2.9 mA mínimo, 7 mA típico |
| Retardo Entrada | Parametrizable (0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0 μs; 0.05/0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0 ms) |
| Cableado Entradas | 50 m máximo (blindado, par trenzado) |
| Tipo Salidas | MOSFET, estado sólido (current-sinking/current-sourcing) |
| Voltaje Nominal Salidas | 24 V DC |
| Señal '0' Salidas | 1 V máximo |
| Señal '1' Salidas | L+ (-1.5 V) mínimo |
| Corriente Señal '1' Salidas | 0.1 A (valor nominal) |
| Corriente Máxima Salidas | 0.1 A |
| Capacidad Conmutación Salidas | 0.1 A máximo (carga resistiva) |
| Protección Cortocircuito | No |
| Cableado Salidas | 50 m máximo (blindado) |
| LED Estado Entradas | Sí |
| LED Estado Salidas | Sí |
| Entradas de Interrupción | Parametrizables |
| Funciones Tecnológicas | Parametrizables |
| Certificaciones | CE, CSA, UL, cULus, FM, RCM (C-TICK), KC, Marine, CCC, UKCA, EAC |
| Temperatura Operación | -20°C a 60°C |
| Instalación Horizontal | -20°C a 60°C |
| Instalación Vertical | -20°C a 50°C |
| Temperatura Almacenamiento | -40°C a 70°C |
| Humedad Relativa | 95% máximo (25°C sin condensación) |
| Presión Aire | 660-1080 hPa (almacenamiento/transporte) |
| Altura de Caída | 0.3 m máximo (5 veces en empaque) |
| Ancho | 38 mm |
| Alto | 62 mm |
| Profundidad | 21 mm |
| Peso | 35 g (aproximado) |
| Material Carcasa | Plástico |
| Clasificaciones eClass | Niveles 6, 7.1, 8, 9, 9.1, 12, 14 (27-24-22-04) |
| ETIM | Niveles 7, 8, 9, 10 (EC001419) |
| IDEA | Nivel 4 (3566) |
| UNSPSC | Nivel 15 (32-15-17-05) |
| Certificaciones Ambientales | EPD, QC PASS, Certificado Especial |
| Las entradas pueden manejar cargas resistivas de hasta 0.1 A | Sí |
| El módulo incluye LEDs para estado de entradas y salidas | Sí |
| Las condiciones ambientales permiten una amplia gama de aplicaciones | Sí |
| Compatible con cableado blindado y par trenzado | Sí |
| Actualizaciones y mantenimiento sencillo gracias a su diseño modular | Sí |
Siemens modelo: 6ES7223-3BD30-0XB0
El módulo de expansión digital SB 1223 para sistemas SIMATIC S7-1200 proporciona 2 entradas digitales y 2 salidas digitales de alto rendimiento con capacidad de 200 kHz. Diseñado para aplicaciones de automatización industrial, este módulo ofrece configuración de retardo de entrada parametrizable con múltiples opciones de tiempo desde 0.1 μs hasta 20.0 ms. Las entradas son de tipo current-sourcing con voltaje nominal de 24V DC, mientras que las salidas utilizan tecnología MOSFET sólida con capacidad de conmutación de 0.1A. El módulo cuenta con certificaciones internacionales completas incluyendo CE, UL, CSA, FM y aprobaciones marinas, asegurando compatibilidad global en entornos industriales exigentes.
Características Generales
- Tipo de Producto: SB 1223, DI 2x24 V DC/DQ 2x24 V DC 200 kHz
- Consumo del Bus: 35 mA (5 V DC, típico)
- Pérdida de Potencia: 0.5 W (típico)
- Entradas Digitales: 2 (current-sourcing)
- Salidas Digitales: 2 (MOSFET, sólido)
- Grupos de Entradas: 2
- Grupos de Salidas: 2
- Entradas Simultáneas: 2 (hasta 40°C)
Clasificaciones
- eClass: Niveles 6, 7.1, 8, 9, 9.1, 12, 14 (27-24-22-04)
- ETIM: Niveles 7, 8, 9, 10 (EC001419)
- IDEA: Nivel 4 (3566)
- UNSPSC: Nivel 15 (32-15-17-05)
Certificaciones Ambientales
- EPD: Declaración Ambiental de Producto
- QC PASS: Certificado de Prueba
- Certificado Especial: Confirmación de Prueba
