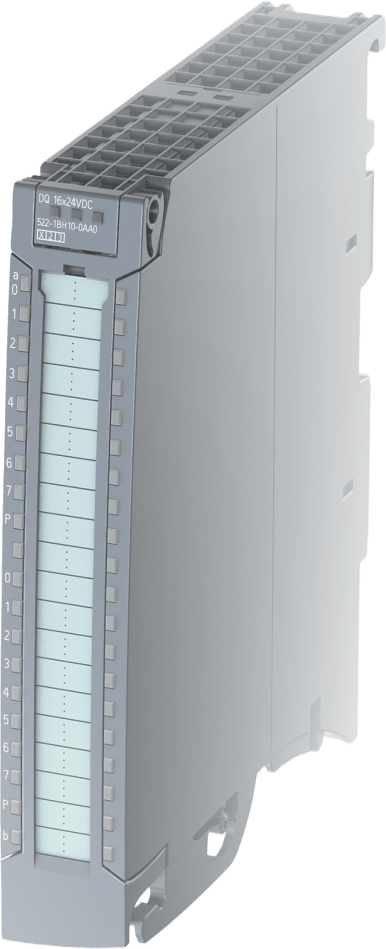

Módulo digital 6ES7522-1BH10-0AA0 16 salidas 24vdc 0.5a seguridad SIL2 control redundante de cargas
/ Ahorra 20% Agotado
Marca: SIEMENS
Modelo: 6ES7522-1BH10-0AA0
Módulo digital 6ES7522-1BH10-0AA0 con 16 salidas de 24VDC y 0.5A. Proporciona protección contra cortocircuitos y polaridad inversa, y está diseñado para aplicaciones de seguridad funcional SIL2. Compatible con STEP 7 TIA Portal desde versión V13, su estado funcional HW es desde FS01 y tiene una capacidad de carga de 4A por grupo.
Características
- 16 canales de salida transistorizados de 24VDC y 0.5A por canal
- Organizado en 2 grupos de 8 canales con capacidad de 4A por grupo
- Diseñado para aplicaciones que requieren seguridad funcional hasta SIL2
- Compatible con STEP 7 TIA Portal desde versión V13
- Fabricado bajo el perfil ecológico Siemens EcoTech
Beneficios
- Mejora la seguridad funcional en aplicaciones industriales
- Garantiza un control confiable y seguro de dispositivos
- Reduce el riesgo de fallos gracias a su protección integrada
- Facilita la integración en sistemas automatizados modernos
- Ofrece monitoreo constante mediante LEDs de estado
Aplicaciones
- Sistemas de automatización industrial
- Control de maquinaria y equipos eléctricos
- Sistemas que requieren alta seguridad funcional
- Instalaciones en entornos demandantes y variados
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Designación del Producto | DQ 16x24VDC/0.5A BA |
| Estado Funcional HW | desde FS01 |
| Versión Firmware | V1.0.0 |
| Actualización FW | Sí |
| Datos I&M | I&M0 a I&M3 |
| Arranque Prioritario | Sí |
| Modo Isochronous | No |
| Modo Operación | DQ, MSO |
| Función Ahorro Energía | No |
| PWM | No |
| Oversampling | No |
| Tensión Nominal (DC) | 24 V |
| Rango Permisible Inferior | 19.2 V |
| Rango Permisible Superior | 28.8 V |
| Protección Polaridad Inversa | Sí (7A por grupo) |
| Consumo Corriente Máx | 30 mA |
| Consumo Backplane Bus | 1.15 W |
| Pérdida Potencia Típica | 2.2 W |
| Tipo de Salidas | Transistor |
| Número de Salidas | 16 |
| Current-sourcing | Sí |
| IEC 61131 Tipo 0.5 | Sí |
| Protección Cortocircuito | Sí (1A típico) |
| Limitación Voltaje Inductivo | L+ (-53 V) |
| Control Entrada Digital | Sí |
| Carga Resistiva Máx | 0.5 A |
| Carga Lámpara Máx | 5 W |
| Rango Resistencia Carga | 48 Ω a 12 kΩ |
| Señal '1' Voltaje Mín | L+ (-0.8 V) |
| Señal '1' Corriente Nom | 0.5 A |
| Señal '0' Corriente Resid | 0.5 mA |
| Retardo '0' a '1' Máx | 100 µs |
| Retardo '1' a '0' Máx | 500 µs |
| Frecuencia Carga Resistiva | 100 Hz |
| Frecuencia Carga Inductiva | 0.5 Hz (DC-13) |
| Frecuencia Carga Lámpara | 10 Hz |
| Corriente por Canal Máx | 0.5 A |
| Corriente por Grupo Máx | 4 A |
| Corriente por Módulo Máx | 8 A |
| Conmutación Paralela | Sí (lógica y redundante) |
| Uprating | No |
| Cable Blindado Máx | 1000 m |
| Cable No Blindado Máx | 600 m |
| LED RUN | Verde |
| LED ERROR | Rojo |
| LED PWR | Verde |
| LED Estado Canal | Verde |
| Tripping Seguridad | Sí (desde FS02) |
| Nivel Performance (PL) | PL d |
| Categoría ISO 13849-1 | Cat. 3 |
| SIL IEC 62061 | SIL 2 |
| Aislamiento Testeado | 707 V DC |
| Separación Potencial | Grupos de 8 canales |
| Temp. Operación Horizontal | -30°C a 60°C |
| Temp. Operación Vertical | -30°C a 40°C |
| Altitud Máx Instalación | 5000 m |
| Ancho | 25 mm |
| Alto | 147 mm |
| Profundidad | 129 mm |
| Peso Aprox | 230 g |
| Contenido del Paquete | Módulo digital de salida 6ES7522-1BH10-0AA0, Conector frontal push-in de 40 polos, Documentación Manual de Seguridad |
Siemens modelo: 6ES7522-1BH10-0AA0
Módulo digital de salida para el sistema de automatización SIMATIC S7-1500 con 16 canales de salida transistorizados de 24VDC y 0.5A por canal. Organizado en 2 grupos de 8 canales con capacidad de 4A por grupo, este módulo está diseñado para aplicaciones industriales que requieren seguridad funcional hasta SIL2 según EN IEC 62061:2021 y Categoría 3 / PL d según EN ISO 13849-1:2015. Incluye protección contra cortocircuitos, polaridad inversa y soporta control redundante de cargas. Compatible con STEP 7 TIA Portal desde versión V13 y fabricado bajo el perfil ecológico Siemens EcoTech con declaración ambiental verificada.
Características Generales
- Designación del Producto: DQ 16x24VDC/0.5A BA
- Estado Funcional HW: desde FS01
- Versión Firmware: V1.0.0
- Actualización FW: Sí
- Datos I&M: I&M0 a I&M3
- Arranque Prioritario: Sí
- Modo Isochronous: No
- Modo Operación: DQ, MSO
- Función Ahorro Energía: No
- PWM: No
- Oversampling: No
