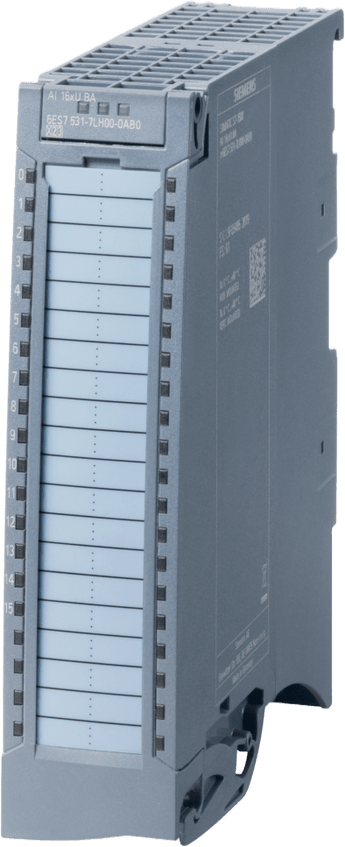

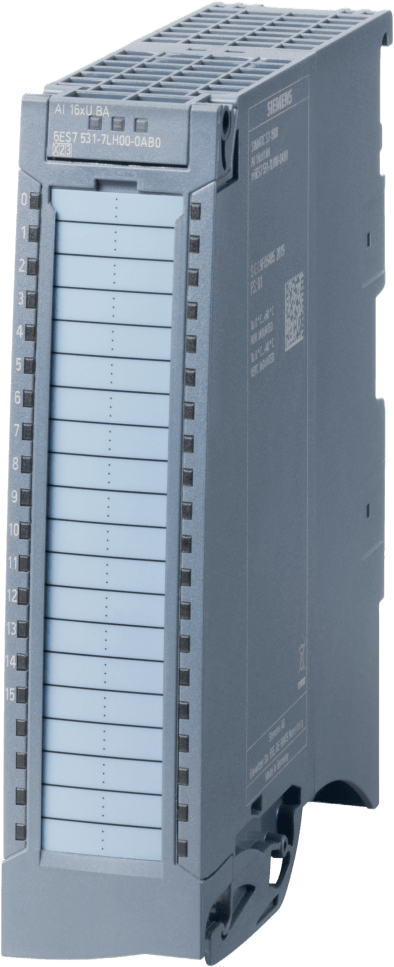

Módulo de entrada analógica 6ES7531-7LH00-0AB0 16 canales Módulo de entrada analógica 6ES7531-7LH00-0AB0 16 canales
Módulo de entrada analógica 6ES7531-7LH00-0AB0 16 canales
6ES7531-7LH00-0AB0

Módulo de entrada analógica 6ES7531-7LH00-0AB0 16 canales 16-bit resolución 0.5% diagnóstico avanzado monitoreo de sobreflujo

$ 24,180.06 $ 18,886.79
Ahorra 22% Agotado

Marca: SIEMENS

Modelo: 6ES7531-7LH00-0AB0

Módulo de entrada analógica 6ES7531-7LH00-0AB0, un dispositivo SIEMENS con 16 canales de 16-bit y resolución del 0.5%25. Ideal para medición en procesos automatizados, ofrece diagnóstico avanzado, detección de ruptura de cable y alarmas de límites. Temperatura operativa de -30°C a 60°C y extrema precisión en la lectura del voltaje, facilitando aplicaciones industriales complejas.

Características

  • 16 canales de alta precisión para medición de voltaje
  • Diagnóstico avanzado con detección de ruptura de cable
  • Alarmas de límite superiores e inferiores
  • Monitoreo de sobreflujo/subflujo
  • Compatible con múltiples rangos de voltaje

Beneficios

  • Alta precisión de medición con un error del 0.5%25
  • Amplia compatibilidad de voltaje para diferentes aplicaciones
  • Funciones de diagnóstico mejoradas que garantizan la seguridad
  • Reduce el tiempo de configuración con integración simple en software existente
  • Diseño compacto que ahorra espacio en el panel de control

Aplicaciones

  • Medición de voltaje en entornos industriales
  • Control y monitoreo de procesos automatizados
  • Sistemas de adquisición de datos de alta precisión
  • Integración en aplicaciones de control que requieren diagnóstico avanzado
  • Monitorización de sistemas eléctricos y de suministro de energía
Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

Modelo 6ES7531-7LH00-0AB0
Tipo de Producto AI 16xU BA
Número de Entradas Analógicas 16
Resolución con Sobrerango 16 bit
Error de Linealidad 0.1 %
Error por Temperatura 0.006 %/K
Diafonía entre Entradas -50 dB
Precisión de Repetición a 25°C 0.1 %
Límite de Error Operacional 0.5 %
Límite de Error Básico a 25°C 0.3 %
Temperatura Operación Horizontal -30°C a 60°C
Temperatura Operación Vertical -30°C a 40°C
Altitud Instalación 5000 m max.
Consumo Bus Backplane 0.85 W
Pérdida de Potencia 0.75 W (típ.)
Longitud Cable Blindado 200 m max.
Ancho 35 mm
Alto 147 mm
Profundidad 129 mm
Peso 250 g aprox.
Firmware V1.0.0
Firmware Firmado No
Integridad Datos No
Estado Funcional HW desde FS01
Modo Isócrono No
Arranque Prioritario No
Rango de Medida Escalable No
Valores Medidos Escalables No
Ajuste de Rango de Medida No
Datos I&M Sí; I&M0 a I&M3
Diagnóstico Canal Sí (LED rojo)
Diagnóstico Módulo Sí (LED rojo)
Certificaciones CE, UKCA, China RoHS, UL, RCM, ATEX, IECEx, ABS, BV, DNV, LR, RINA, CCS, KR
Clasificaciones eClass 14
ETIM 10 EC001420
ETIM 9 EC001420
IDEA Nivel 4 3562
UNSPSC Nivel 15 32-15-17-05

Siemens modelo: 6ES7531-7LH00-0AB0

Módulo de entrada analógica AI 16xU BA para sistema SIMATIC S7-1500 con 16 canales de alta precisión y resolución de 16 bits. Diseñado para aplicaciones industriales que requieren medición de voltaje con exactitud del 0.5% en rango operativo completo. Incluye funciones avanzadas de diagnóstico como detección de ruptura de cable, alarmas de límite y monitoreo de sobreflujo/subflujo. Compatible con múltiples rangos de voltaje incluyendo -10V a +10V, -5V a +5V, -1V a +1V y 1V a 5V. Integración con STEP 7 TIA Portal desde versión V16 y soporte para actualización de firmware. Entrega incluye elemento de alimentación, soporte de blindaje y terminal de blindaje.

Características Generales

  • Designación del Tipo de Producto: AI 16xU BA
  • Estado Funcional HW: desde FS01
  • Versión de Firmware: V1.0.0
  • Actualización FW Posible: Sí
  • Datos I&M: Sí; I&M0 a I&M3
  • Modo Isócrono: No
  • Arranque Prioritario: No
  • Rango de Medida Escalable: No
  • Valores Medidos Escalables: No
  • Ajuste de Rango de Medida: No
  • Ingeniería con STEP 7 TIA Portal: V16 con HSP 312 / V17
  • Ingeniería con STEP 7: V5.5 SP3 / -
  • PROFIBUS desde GSD: V1.0 / V5.1
  • PROFINET desde GSD: V2.3 / -
Desempeño y Precisión
  • Número de Entradas Analógicas: 16
  • Para Medición de Voltaje: 16
  • Voltaje de Entrada Permisible (límite destrucción): 12 V; 12 V continuo, 30 V por max. 1 s
  • Resolución con Sobrerango: 16 bit
  • Error de Linealidad: 0.1 %
  • Error por Temperatura: 0.006 %/K
  • Diafonía entre Entradas: -50 dB
  • Precisión de Repetición a 25°C: 0.1 %
  • Límite de Error Operacional: 0.5 %
  • Límite de Error Básico a 25°C: 0.3 %
Rangos de Entrada
  • 1 V a 5 V: Sí (10 MΩ)
  • -1 V a +1 V: Sí (10 MΩ)
  • -10 V a +10 V: Sí (10 MΩ)
  • -5 V a +5 V: Sí (10 MΩ)
  • 0 a +5 V: No
  • 0 a +10 V: No
  • -2.5 V a +2.5 V: No
  • -25 mV a +25 mV: No
  • -250 mV a +250 mV: No
  • -50 mV a +50 mV: No
  • -500 mV a +500 mV: No
  • -80 mV a +80 mV: No
Tiempos de Conversión
  • Principio de Medición: Integración
  • Tiempo de Integración Parametrizable: Sí
  • Tiempos de Integración: 2,5 / 16,67 / 20 / 100 ms
  • Tiempo de Conversión Básico: 10 / 24 / 27 / 107 ms
  • Tiempo Adicional Monitoreo Ruptura Cable: 4 ms (para 1 a 5 V)
  • Supresión Voltaje Interferencia: 400 / 60 / 50 / 10 Hz
  • Suavizado de Valores Medidos: Sí (None, Low, Medium, High)
Diagnósticos y Alarmas
  • Función de Diagnóstico: Sí
  • Alarma de Diagnóstico: Sí
  • Alarma de Límite de Valor: Sí (dos límites superiores e inferiores)
  • Monitoreo Voltaje Alimentación: No
  • Ruptura de Cable: Sí (solo para 1...5 V)
  • Cortocircuito: No
  • Error de Grupo: No
  • Sobreflujo/Subflujo: Sí
  • LED RUN: Sí (verde)
  • LED ERROR: Sí (rojo)
  • LED MAINT: No
  • LED PWR: No
  • Display Estado Canal: Sí (LED verde)
  • Diagnóstico Canal: Sí (LED rojo)
  • Diagnóstico Módulo: Sí (LED rojo)
Físicas y Eléctricas
  • Consumo Bus Backplane: 0.85 W
  • Pérdida de Potencia: 0.75 W (típ.)
  • Longitud Cable Blindado: 200 m max.
  • Separación Potencial entre Canales: No
  • Separación Potencial en Grupos: 16
  • Separación Potencial con Backplane: Sí
  • Diferencia Potencial Permisible entre Entradas: 8 V DC
  • Diferencia Potencial Entradas-MANA: 4 V DC
  • Aislamiento Probado con: 707 V DC (tipo test)
  • Ancho: 35 mm
  • Alto: 147 mm
  • Profundidad: 129 mm
  • Peso: 250 g aprox.
Ambiente y Certificaciones
  • Temperatura Operación Horizontal: -30°C a 60°C
  • Temperatura Operación Vertical: -30°C a 40°C
  • Altitud Instalación: 5000 m max.
  • Perfil Ecológico Siemens: Siemens EcoTech
  • Declaración Ambiental Producto: Sí
  • Potencial Calentamiento Global: 38.6 kg CO2 eq
  • Firmware Firmado: No
  • Integridad Datos: No
  • Certificaciones: CE, UKCA, China RoHS, UL, RCM, ATEX, IECEx, ABS, BV, DNV, LR, RINA, CCS, KR

Clasificaciones

  • eClass 14: 27-24-22-01
  • eClass 12: 27-24-22-01
  • eClass 9.1: 27-24-22-01
  • eClass 9: 27-24-22-01
  • eClass 8: 27-24-22-01
  • eClass 7.1: 27-24-22-01
  • eClass 6: 27-24-22-01
  • ETIM 10: EC001420
  • ETIM 9: EC001420
  • IDEA Nivel 4: 3562
  • UNSPSC Nivel 15: 32-15-17-05
