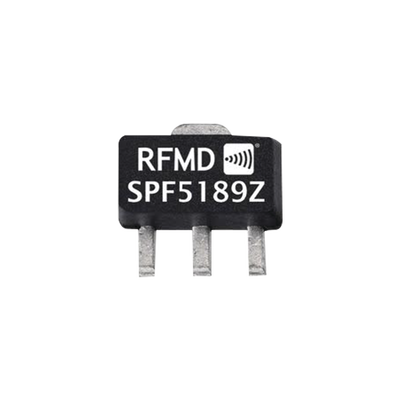

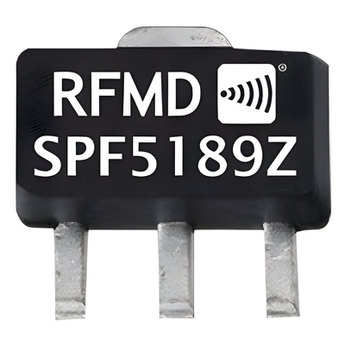

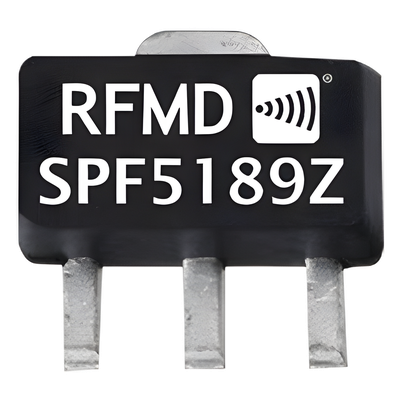

Amplificador lineal 772-SPF5189Z 50 MHz a 4 GHz 18 7 dB 5 VCC diseño compacto SOT-89
/
Marca: SYSCOM
Modelo: 772-SPF5189Z
Amplificador lineal 772-SPF5189Z 50 MHz a 4 GHz, 18.7 dB, 5 VCC, diseño compacto SOT-89. Ideal para aplicaciones de RF, mejora la calidad de la señal y permite un diseño de circuitos más compacto.
Características
- Amplificación de señal en un amplio rango de frecuencias
- Diseño compacto en formato SOT-89
- Alta ganancia de 18.7 dB
- Funcionamiento con baja tensión de 5 Vcc
Beneficios
- Mejora la calidad de la señal en aplicaciones de RF
- Permite un diseño de circuitos más compacto
- Facilidad de integración en diferentes proyectos electrónicos
- Reduce la interferencia en las señales de comunicación
Aplicaciones
- Amplificación de señales de radiofrecuencia
- Uso en transmisores de comunicaciones
- Aplicaciones en sistemas de telecomunicaciones
- Intensificación de señales en dispositivos de medición
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Frecuencia de operación | 50 MHz a 4 GHz |
| Ganancia | 18.7 dB |
| Voltaje de alimentación | 5 Vcc |
| Tipo de encapsulado | SOT-89 |
| Aplicable en hobby y desarrollo de prototipos electrónicos | Sí |
| Ideal para ser utilizado en entornos de investigación y desarrollo | Sí |
| Requiere refrigeración mínima debido a su diseño eficiente | Sí |
Amplificador lineal de RF diseñado para aplicaciones que exigen amplio espectro de frecuencia, desde 50 MHz hasta 4 GHz. Ofrece una ganancia de 18.7 dB a 0.9 GHz con excepcional figura de ruido de 0.55 dB, garantizando señales limpias en recepción. Su alta linealidad, con punto de intercepto de tercer orden de hasta 39.5 dBm, minimiza distorsiones en sistemas con múltiples portadoras. Opera con alimentación de 5 Vcc y consume únicamente 90 mA típicos, optimizando la eficiencia energética en equipos portátiles o de bajo consumo. El encapsulado SOT-89 facilita su integración en diseños compactos de RF.
Características principales
- Rango de frecuencia: 50 MHz a 4 GHz
- Ganancia de 18.7 dB a 0.9 GHz
- Operación con voltaje de 5 Vcc (máx. 5.25 V)
- Encapsulado SOT-89 para fácil montaje
- Alta linealidad con OIP3 de 39.5 dBm a 1.96 GHz
- Bajo consumo de corriente: 90 mA típico
Especificaciones técnicas
Especificaciones RF
| Rango de frecuencia | 50 MHz – 4 GHz |
| Ganancia a 0.9 GHz | 18.7 dB |
| Ganancia a 1.96 GHz | 11.3 – 14.3 dB |
| Figura de ruido a 0.9 GHz | 0.55 dB |
| Figura de ruido a 1.96 GHz | 0.8 – 1.1 dB |
| P1dB a 0.9 GHz | 22.4 dBm |
| P1dB a 1.96 GHz | 20.7 – 22.7 dBm |
| OIP3 a 0.9 GHz | 38.5 dBm |
| OIP3 a 1.96 GHz | 36.0 – 39.5 dBm |
Especificaciones eléctricas
| Voltaje de operación | 5 V (máx. 5.25 V) |
| Corriente de operación | 75 – 105 mA |
| Corriente típica | 90 mA |
| Corriente máxima | 12 mA |
Mecánicas y montaje
| Encapsulado | SOT-89 |
| Tipo de montaje | Superficie (SMD) |
