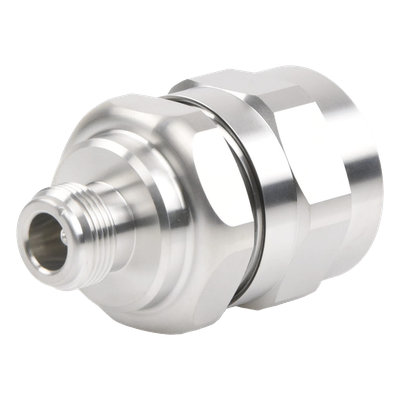

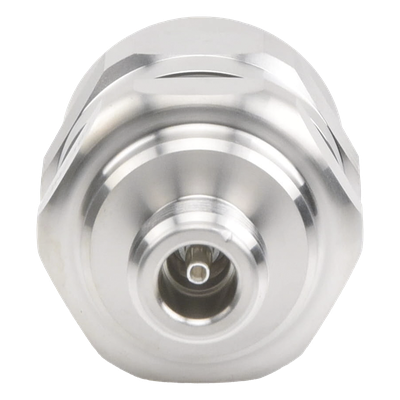

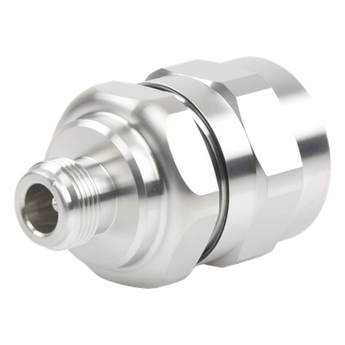

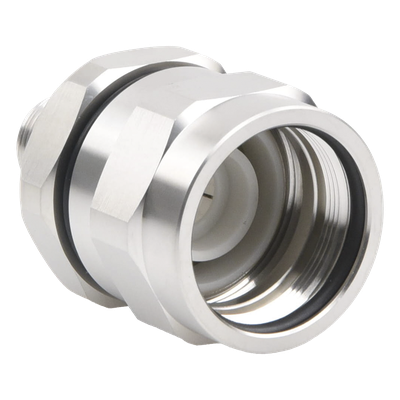

Conector N Hembra 78-EZNF 50 ohm 0 a 5000 mhz IP66 IP68 diseño optimizado para cables fxl-780 y alta durabilidad de 500 ciclos
/
Marca: ANDREW / COMMSCOPE
Modelo: 78-EZNF
Conector N Hembra 78-EZNF 50 ohm 0 a 5000 MHz IP66 IP68, diseñado optimizado para cables FXL-780. Alta durabilidad con 500 ciclos, pérdida de inserción de 0.05 dB y resistente a condiciones climáticas adversas.
Características
- Diseño optimizado para cables FXL-780, AVA5-50 y AVA5-50FX.
- Alta durabilidad con 500 ciclos de interfaz.
- Excelente rendimiento de baja pérdida de inserción de 0.05 dB.
- Capacidad de operar en un amplio rango de frecuencia de hasta 5000 MHz.
- Construcción resistente al agua con clasificaciones IP66 e IP68.
Beneficios
- Proporciona una conexión confiable y de alto rendimiento para sistemas RF.
- Ideal para entornos exigentes gracias a su robustez y durabilidad.
- Reduce la pérdida de señal, mejorando la eficiencia del sistema.
- Compatible con una amplia gama de aplicaciones en telecomunicaciones.
- Resistente a condiciones climáticas adversas, asegurando su funcionalidad a largo plazo.
Aplicaciones
- Instalaciones en telecomunicaciones y radiocomunicaciones.
- Uso en sistemas de transmisión de RF y señales de telecomunicaciones.
- Conexiones en redes de alta frecuencia y servicio móvil.
- Aplicaciones industriales que requieren conectividad RF confiable.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Tipo de Conector | N Hembra |
| Estilo del Cuerpo | Recto |
| Marca | EZfit® |
| Ángulo de Montaje | Recto |
| Nota de Pedido | Producto estándar de CommScope [Global] |
| Impedancia del Conector | 50 ohm |
| Banda de Frecuencia Operativa | 0 – 5000 MHz |
| Impedancia del Cable | 50 ohm |
| IMD de 3er Orden, típico | -116 dBm @ 1800 MHz |
| Método de Prueba de IMD de 3er Orden | Dos portadoras de +43 dBm |
| Voltaje de Operación RF, máximo | 707.00 V |
| Voltaje de Prueba | 2000 V |
| Resistencia del Contacto Exterior, máximo | 0.30 mOhm |
| Resistencia del Contacto Interior, máximo | 2.00 mOhm |
| Resistencia de Aislamiento, mínimo | 5000 MOhm |
| Potencia de Pico, máximo | 10.00 kW |
| Pérdida de Inserción, típica | 0.05 dB |
| Método de Fijación del Contacto Exterior | Abrazadera |
| Método de Fijación del Contacto Interior | Cautivo |
| Recubrimiento del Contacto Exterior | Trimetal |
| Recubrimiento del Contacto Interior | Plata |
| Durabilidad de Unión | 25 ciclos |
| Durabilidad de la Interfaz | 500 ciclos |
| Método de Durabilidad de la Interfaz | IEC 61169-16 |
| Fuerza de Retención del Conector | 1334 N (300 lbf) |
| Torque de Retención del Conector | 8.13 Nm (72.00 in lb) |
| Fuerza de Inserción | 66.72 N (15.00 lbf) |
| Método de Fuerza de Inserción | MIL-C-39012C-3.12, 4.6.9 |
| Presurizable | No |
| Tamaño Nominal | 7/8 in |
| Diámetro | 37.21 mm (1.47 in) |
| Longitud | 51.20 mm (2.02 in) |
| Peso | 136.00 g (0.30 lb) |
| Temperatura Operativa | -40 °C a +85 °C (-40 °F a +185 °F) |
| Temperatura de Almacenamiento | -55 °C a +85 °C (-67 °F a +185 °F) |
| Profundidad de Inmersión | 1 m |
| Método de Prueba de Inmersión | IEC 60529 |
| Método de Prueba de Chorro de Agua | IEC 60529 |
| Método de Prueba de Resistencia a la Humedad | MIL-STD-202F, Método 106F |
| Método de Prueba de Choque Mecánico | MIL-STD-202F, Método 213B, Condición de Prueba C |
| Método de Prueba de Choque Térmico | MIL-STD-202F, Método 107G, Condición de Prueba A-1 |
| Método de Prueba de Vibración | IEC 60068-2-6 |
| Método de Prueba de Corrosión | MIL-STD-1344A, Método 1001.1, Condición de Prueba A |
| Certificaciones | RoHS 2011/65/EU |
| Modelo | 78EZNF |
| Peso | 136.00 g (0.30 lb) |
Conector tipo N hembra de alto rendimiento diseñado para aplicaciones críticas en infraestructuras de telecomunicaciones y radiocomunicaciones. Compatible con cables coaxiales de alta potencia incluyendo las series FXL-780, AVA5-50, LP550 y AVA5-50FX. Su arquitectura EzFit® permite instalaciones eficientes manteniendo especificaciones eléctricas superiores. Opera en banda ultraancha desde DC hasta 5 GHz con excepcional pureza espectral, evidenciada en su IMD de tercer orden de -116 dBm. La construcción robusta garantiza aislamiento dieléctrico superior a 5000 MOhm y soporta voltajes RF pico de 707 V.
Características Principales
- Diseño EzFit® para instalación optimizada en campo
- Configuración de cuerpo recto, ángulo de montaje recto
- Impedancia característica 50 ohm con adaptación perfecta al cable
- Banda operativa continua 0 – 5000 MHz
- IMD de 3er orden típico -116 dBm @ 1800 MHz (método: dos portadoras)
- Voltaje RF máximo de operación: 707 V
- Resistencia de aislamiento mínima: 5000 MOhm
Especificaciones Técnicas
Estilo del cuerpo: Recto
Ángulo de montaje: Recto
Marca línea: EzFit®
Clasificación: Producto estándar global
Impedancia cable: 50 ohm
Banda de frecuencia: 0 – 5000 MHz
IMD 3er orden: -116 dBm @ 1800 MHz
Voltaje RF máximo: 707 V
Aislamiento mínimo: 5000 MOhm
FXL-780
AVA5-50
LP550
AVA5-50FX
Frecuencia de prueba: 1800 MHz
Especificación: -116 dBm (típico)
