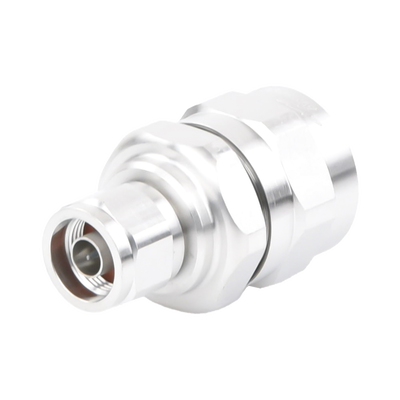

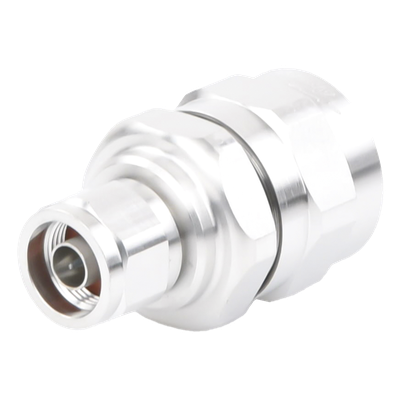

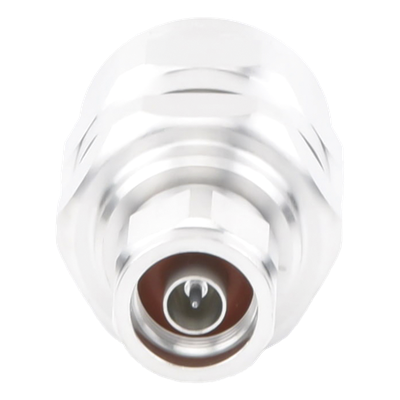

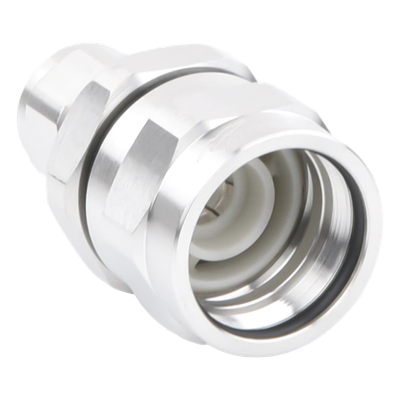

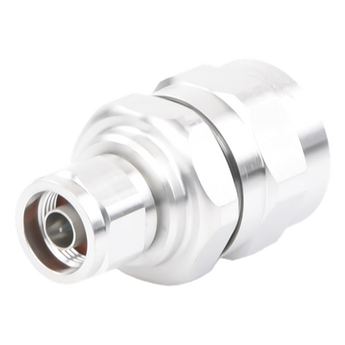

Conector N macho 78-EZNM 50 ohms 0 a 5000 mhz alta calidad diseño ezfit
/ Ahorra 10%
Marca: ANDREW / COMMSCOPE
Modelo: 78-EZNM
Conector N macho 78-EZNM 50 ohms 0 a 5000 mhz alta calidad diseño ezfit. Este conector de alta calidad de la marca EZfit® cuenta con una impedancia de 50 ohms, banda de frecuencia de operación de 0 a 5000 MHz, resistencia de aislamiento mínima de 5000 MOhm y una durabilidad de acoplamiento de 500 ciclos. Su diseño EZfit® facilita la instalación, lo que resulta en una transmisión de señal óptima y confiable en aplicaciones RF demandantes.
Características
- Conector N macho de alta calidad
- Diseño EZfit® para fácil instalación
- Construcción robusta y duradera
- Optimizaciones para pérdidas de señal mínimas
- Cumple con estrictos estándares de la industria
Beneficios
- Transmisión de señal óptima y confiable
- Ideal para aplicaciones RF demandantes
- Alta durabilidad y resistencia en condiciones severas
- Fácil de instalar gracias al diseño EZfit®
- Mejora la eficiencia de los sistemas de comunicación
Aplicaciones
- Proyectos de comunicación RF
- Instalaciones de telecomunicaciones
- Sistemas de transmisión de datos
- Equipos de radiocomunicaciones
- Antenas y sistemas de distribución de señal
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Marca | EZfit® |
| Código del Sistema Armonizado [HS] | 854420 (Cable coaxial y otros conductores eléctricos coaxiales) |
| Ángulo de Montaje | Recto |
| Impedancia del Conector | 50 ohms |
| Banda de Frecuencia de Operación | 0 – 5000 MHz |
| Impedancia del Cable | 50 ohms |
| IMD de Tercer Orden, Típico | -116 dBm a 1800 MHz |
| Método de Prueba IMD de Tercer Orden | Dos portadoras de +43 dBm |
| Voltaje de Operación RF, Máximo [V RMS] | 707.00 V |
| Voltaje de Prueba | 2000 V |
| Resistencia de Contacto Externo, Máximo | 0.30 mOhm |
| Resistencia de Contacto Interno, Máximo | 2.00 mOhm |
| Resistencia de Aislamiento, Mínimo | 5000 MOhm |
| Potencia Máxima de Pico | 10.00 kW |
| Pérdida de Inserción, Típica | 0.05 dB |
| Método de Fijación del Contacto Externo | Abrazadera |
| Método de Fijación del Contacto Interno | Cautivo |
| Recubrimiento del Contacto Externo | Trimetal |
| Recubrimiento del Contacto Interno | Plata |
| Durabilidad del Acoplamiento | 500 ciclos (Método IEC 61169¬16 |
| Fuerza de Retención del Conector | 1334 N | 300 lbf |
| Torque de Retención del Conector | 8.13 N¬m | 72.00 in lb |
| Fuerza de Inserción | 66.72 N | 15.00 lbf (Método MIL¬C¬39012C¬3.12, 4.6.9) |
| Presurizable | No |
| Torque de Prueba de la Tuerca de Acoplamiento | 4.52 N¬m | 40.00 in lb |
| Fuerza de Retención de la Tuerca de Acoplamiento | 444.82 N | 100.00 lbf (Método MIL¬C-39012C¬3.25, 4.6.22) |
| Tamaño Nominal | 7/8 in |
| Diámetro | 37.21 mm | 1.47 in |
| Longitud | 58.00 mm | 2.28 in |
| Peso | 137.08 g | 0.30 lb |
| Temperatura de Operación | -40 °C a +85 °C [¬40 °F a +185 °F] |
| Temperatura de Almacenamiento | -55 °C a +85 °C [¬67 °F a +185 °F] |
| Profundidad de Inmersión | 1 m (Prueba de Inmersión IEC 60529 |
| Prueba de Chorro de Agua | Mated (Método IEC 60529 |
| Resistencia a la Humedad | Método MIL¬STD-202F, Método 106F |
| Prueba de Choque Mecánico | Método MIL¬STD¬202F, Método 213B, Condición de Prueba C |
| Prueba de Vibración | Método IEC 60068¬2¬6 |
| Prueba de Corrosión | Método MIL¬STD-1344A, Método 1001.1, Condición de Prueba A |
| Rendimiento de Retorno de Pérdida/VSWR | 50–1000 MHz |
| 1000–1900 MHz | VSWR 1.03, Return Loss 38.00 dB |
| 1900–2200 MHz | VSWR 1.04, Return Loss 35.00 dB |
| 2200–2700 MHz | VSWR 1.05, Return Loss 32.00 dB |
| 2700–3600 MHz | VSWR 1.07, Return Loss 30.00 dB |
| 3600–5000 MHz | VSWR 1.11, Return Loss 26.00 dB |
| RoHS 2011/65/EU | Cumple por Excepción |
| China RoHS SJ/T 11364¬2006 | Por Encima del Valor de Concentración Máximo [MCV] |
| ISO 9001 | 2008 |
| Código del producto | 78EZNM |
| Nota de Pedido | Producto estándar CommScope® (Global) |
Conector N Macho EZfit® para Cable FXL-780 y AVA5-50
Introducción
El conector N macho EZfit® modelo 78EZNM de Andrew / CommScope está diseñado para ofrecer la máxima eficiencia y rendimiento en aplicaciones RF con cables FXL-780 y AVA5-50. Este conector es ideal para proyectos de comunicación que requieren una conexión robusta, duradera y altamente eficiente. Con una construcción de alta calidad y especificaciones técnicas que superan los estándares de la industria, este conector asegura una transmisión de señal óptima y confiable.
