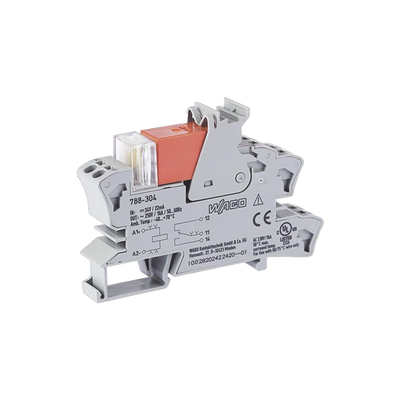

Módulo con relé 788-304 24 vcc 1 inversor 16 a Led rojo tecnología push-in cage clamp
/ Ahorra 5%
Marca: WAGO
Modelo: 788-304
Módulo con relé 788-304 24 VCC 1 inversor 16 A Led rojo tecnología push-in cage clamp. Este dispositivo cuenta con una tensión nominal de 24 VCC, un contacto inversor, una corriente máxima de 16 A y un indicador LED rojo. Diseñado para montaje en carril DIN-35, es ideal para aplicaciones industriales y garantiza una conexión segura gracias a la tecnología Push-in CAGE CLAMP® y su protección IP20.
Características
- Tecnología de conexión rápida y segura Push-in CAGE CLAMP®
- Indicador LED para visualización de estados
- Diseñado para montaje en carril DIN-35
- Certificado según normativas internacionales
- Capacidad de corriente continua de 16 A
Beneficios
- Seguridad y fiabilidad en entornos industriales
- Facilita la automatización y control de maquinaria
- Adecuado para conmutación de cargas resistivas e inductivas
- Instalación fácil y rápida gracias a la tecnología Push-in
- Durabilidad con alta vida útil eléctrica y mecánica
Aplicaciones
- Automatización industrial
- Control de maquinaria
- Conmutación de cargas resistivas e inductivas
- Sistemas de control en entornos industriales
- Proyectos que requieren un relé de alta precisión
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Tipo | Módulo con relé |
| Tensión nominal | 24 VCC |
| Contactos | 1 inversor |
| Corriente límite | 16 A |
| Indicador | LED rojo |
| Técnologia conexión | Push-in CAGE CLAMP® |
| Montaje | Carril DIN-35 |
| Protección | IP20 |
| Color | Gris |
| Peso | 45,9 g |
| Tensión nominal entrada | 24 VDC |
| Rango tensión entrada | ±10% |
| Corriente nominal entrada | 19 mA |
| Material contacto | AgNi 90/10 |
| Corriente irrupción (resistiva) | 30 A / 4 s |
| Tensión conmutación máxima | 250 VAC |
| Potencia conmutación | AC 4000 VA |
| Capacidad conmutación | AC-15 |
| Carga mínima recomendada | 12 V / 10 mA |
| Tiempo establecimiento | 8 ms (típ.) |
| Tiempo caída | 6 ms (típ.) |
| Duración rebote | 6 ms (típ.) |
| Vida eléctrica | 30 × 10³ operaciones |
| Vida mecánica | 30 × 10⁶ operaciones |
| Frecuencia conmutación | 6 min⁻¹ / 1200 min⁻¹ |
| Tensión asignada | 250 V |
| Tensión choque asignada | 4 kV |
| Grado ensuciamiento | 3 |
| Rigidez dieléctrica control/carga | 5 kVrms (CA, 1 min) |
| Rigidez dieléctrica contacto abierto | 1 kVrms (CA, 1 min) |
| Ancho | 15 mm / 0.591 pulgadas |
| Altura | 86 mm / 3.386 pulgadas |
| Profundidad | 54 mm / 2.126 pulgadas |
| Temperatura operación | -40 … +70 °C |
| Temperatura almacenamiento | -40 … +70 °C |
| Temperatura procesamiento | -25 … +50 °C |
| Carga fuego | 0,92 MJ |
| Normativas y Certificaciones | EN 61010-2-201, EN 61810-1, EN 61373, UL 508 (máx. 10 A), EAC |
| RoHS | Compliant, No Exemption |
| Clase protección | IP20 |
| Documentación | Ficha técnica completa, Instruction Leaflet Sockets with Elementary Relay/SSR |
| Accesorios disponibles | Herramienta de accionamiento 210-720, Indicador estado 788-120, Relé básico 788-154 |
| Utilidades | EPLAN Data Portal, WSCAD Universe, ZUKEN Portal |
WAGO modelo: 788-304
Módulo con relé de 24 VCC diseñado para aplicaciones de automatización industrial y control eléctrico. Cuenta con un inversor y capacidad de corriente permanente límite de 16 A, con tecnología de conexión Push-in CAGE CLAMP® para conductores de 0.34 a 2.5 mm². Incluye indicador LED rojo para visualización de estados y está diseñado para montaje en carril DIN de 35 mm. Certificado bajo normas EN 61010-2-201, EN 61810-1, EN 61373 y UL 508, con grado de protección IP20 y rango de temperatura de operación de -40°C a +70°C.
Características Generales
- Tensión nominal: 24 VCC
- Corriente permanente: 16 A
- Número de inversores: 1
- Indicador de estado: LED rojo
- Tecnología de conexión: Push-in CAGE CLAMP®
- Grado de protección: IP20
- Color: Gris
- Montaje: Carril DIN-35
