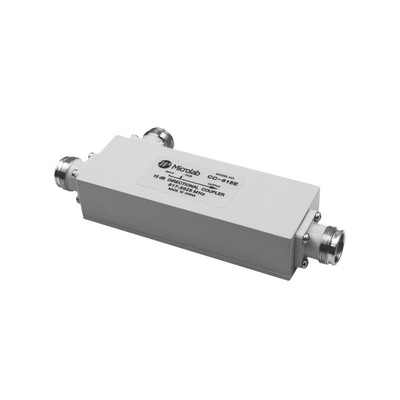

Acoplador direccional CC-613E 617-5925 MHz 300 W promedio IP67
/ Ahorra 1% Agotado
Marca: MICROLAB
Modelo: CC-613E
El Acoplador direccional CC-613E de MICROLAB, operando en un rango de frecuencia de 617 a 5925 MHz, ofrece una potencia nominal de 300 W promedio y cuenta con características de alta directividad, con un PIM de -161 dBc. Su diseño IP67 lo hace ideal para aplicaciones de distribución de señal 5G. También presenta un VSWR de 1.20:1 en 617-3800MHz, garantizando una mínima pérdida de inserción de RF, perfecta para sistemas de antena distribuidos pasivos (DAS).
Características
- Acopladores direccionales de banda ultra ancha para distribución de señal 5G FR1
- Potencia de línea principal promedio de 300 W
- Pérdida mínima de inserción de RF y alta directividad
- PIM bajo garantizado
- Conectores 4.3-10
Beneficios
- Optimización en la distribución de energía en sistemas de antena distribuida pasiva (DAS) 5G
- Minimización de pérdidas reflejadas o por reflexión
- Mayor confiabilidad gracias a su bajo dieléctrico de pérdida
- Capacidad de trabajar en un amplio rango de frecuencias
- Facilidad de integración con antenas multibanda y sistemas de cable con fugas
Aplicaciones
- Sistemas de antena distribuidos pasivos (DAS) 5G
- Antenas multibanda
- Estaciones base inalámbricas
- Sistemas de cable con fugas
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Frecuencia | 617 a 5925 MHz |
| Directividad | 20 dB min para 617-2700MHz |
| Directividad | 18 dB min para 2700-4900MHz |
| Directividad | 17 dB min para 4900-5925MHz |
| VSWR | 1.20 |
| VSWR | 1.30 |
| PIM | -161 dBc (-118 dBm) mín. |
| Potencia nominal | 300 W promedio, 1 kW pk* |
| Pérdida disipativa | 0,3 dB máx. |
| Impedancia | 50 Ω nominal |
| Retardo de grupo | 1,2 ns típ. |
| Entorno | -40 °C a +75 °C, IP67 |
| Acabado de la carcasa | Pintado |
| Conectores | 4,3-10 (f), brida triplaca de 4 orificios |
| Peso | 0,9 lb (0,41 kg) |
| Dimensiones | 5-8 dB |
| Dimensiones | 10-20 dB |
| Serie de productos CC-6xxE | Sí |
| Diseñado para cubrir de 617 a 5925 MHz | Sí |
| Construido con juntas de soldadura mínimas para mayor durabilidad | Sí |
ACOPLADOR DIRECCIONAL 13DB 617-5925MHZ 300W-161DBC 4.3-10 IP67
Descripción
La serie CC-6xxE está diseñada para cubrir de 617 a 5925 MHz. Las unidades acoplan una fracción definida de señal con reflejos o pérdidas mínimas. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea útil para optimizar la distribución de energía requerida en los sistemas de antena distribuida pasiva (DAS) 5G. El rango de frecuencia extremadamente amplio permite su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.
Características
- Acopladores direccionales de banda ultra ancha para distribución de señal 5G FR1
- Potencia de línea principal promedio de 300 W
- Pérdida mínima de inserción de RF y alta directividad
- PIM bajo garantizado
- 4.3-10 Conectores
- Clasificación IP67
- Queja RoHS
Especificaciones
Frecuencia: 617 a 5925 MHz
Directividad: 20 dB min para 617-2700MHz
18 dB min para 2700-4900MHz
17 dB min para 4900-5925MHz
VSWR: 1.20:1 max para 617-3800MHz
1.30:1 max para 3800-5925MHz
PIM: - 161 dBc (-118 dBm) mín.
Potencia nominal: 300 W promedio, 1 kW pk*
Pérdida disipativa: 0,3 dB máx
. Impedancia: 50 Ω nominal
Retardo de grupo: 1,2 ns típ.
Entorno: -40 °C a +75 °C, IP67
Acabado de la carcasa: Pintado
Conectores: 4,3-10 (f), brida triplaca de 4 orificios
Peso: 0,9 lb (0,41 kg)
Dimensiones:
5-8 dB: 5,53 x 1,64 x 1,10 pulgadas
[140,5 x 41,6 x 28 mm]
10-20 dB: 5,61 x 1,72 x 1,10 pulgadas
