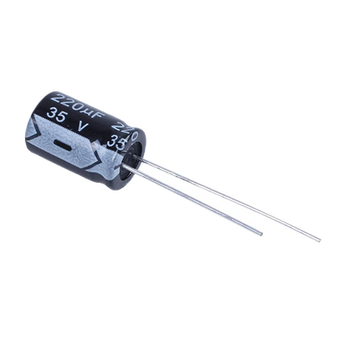

Capacitor electrolítico radial CE220/35V 220 µf 35 vcc 105 °c diseño radial compacto alta capacidad
/ Agotado
Marca: SYSCOM
Modelo: CE220/35V
Capacitor electrolítico radial CE220/35V de 220 µF, 35 Vcc y 105 °C. Compacto y fabricado en aluminio, ofrece alta capacidad y bajo nivel de fuga, ideal para aplicaciones que requieren un capacitor confiable.
Características
- Diseño radial compacto
- Fabricado en aluminio
- Alta capacidad de almacenamiento de energía
- Resistencia a altas temperaturas
- Bajo nivel de fuga
Beneficios
- Ideal para aplicaciones que requieren un capacitor confiable
- Compacto, ocupa poco espacio en el circuito
- Prolonga la vida útil de los dispositivos electrónicos
- Mejora la estabilidad del voltaje
- Proporciona una sólida capacidad de filtrado
Aplicaciones
- Usos en fuentes de alimentación
- Circuitos de audio
- Filtros de señal
- Aplicaciones de almacenamiento de energía
- Soportes para dispositivos electrónicos
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Capacitor Electrolítico Radial | Sí |
| Capacidad | 220 µF |
| Voltaje nominal | 35 Vcc |
| Temperatura máxima | 105 °C |
| Dimensiones | 10 x 12.5 mm |
| Válido para uso en ambientes industriales | Sí |
| Cumple con las normas de seguridad internacionales | Sí |
| Conexiones a través de patas radiales | Sí |
Características Principales
- Capacidad Nominal: 220 µF
- Tensión Nominal: 35 Vcc
- Temperatura de Operación: -40°C a +105°C
- Tolerancia: ±20% (a 120Hz, 20°C)
- Corriente de Fuga: I = 0.01CV o 3µA (lo que sea mayor)
- Factor de Disipación: tanδ = 0.14 (a 120Hz, 20°C)
- Resistencia Serie Equivalente (ESR): 0.14Ω (a 120Hz, 20°C)
- Estabilidad a Baja Temperatura: Z(-25°C)/Z(+20°C) = 2, Z(-40°C)/Z(+20°C) = 4
Especificaciones de Construcción
- Tipo: Capacitor Electrolítico Radial
- Material: Aluminio
- Serie: SH Standard Series
- Resistencia a Altas Temperaturas: 105°C por 2000 horas
- Conformidad: RoHS
- Aplicaciones Recomendadas: Circuitos de alta calidad y confiabilidad, productos de alta CV, aplicaciones de alta temperatura
Dimensiones
- Diámetro: 10 mm
- Longitud: 12.5 mm
- Pitch: 5.0 mm
- Diámetro de Terminal: 0.6 mm
- Longitud de Terminal: 1.5 mm
Endurance
Después de aplicar la tensión nominal por 2000 horas a 105°C, el capacitor debe cumplir con los siguientes requisitos:
- Cambio de Capacidad: ±20% del valor inicial
- Factor de Disipación: No más del 200% del valor especificado
- Corriente de Fuga: Menor o igual al valor inicial especificado
Vida Útil
Después de almacenar los capacitores sin carga a 105°C durante 1000 horas, deben cumplir con los mismos requisitos que el endurance.
Corriente de Rizado
Multiplicador para corriente de rizado según frecuencia:
| Frecuencia (Hz) | 6.3 ~ 100V, ≦68μF | 6.3 ~ 100V, 100 ~ 470μF | 6.3 ~ 100V, 471 ~ 22000μF |
|---|---|---|---|
| 120 | 1.00 | 1.00 | 1.00 |
| 300 | 1.30 | 1.23 | 1.10 |
| 1K | 1.57 | 1.34 | 1.13 |
| 10K~100K | 2.00 | 1.50 | 1.15 |
Ratings Estándar
Especificaciones para el modelo CE220/35V:
| Capacidad (μF) | Tensión Nominal (V) | Tamaño (mm) | tanδ (120Hz) | Corriente de Rizado (mA/rms 105℃) |
|---|---|---|---|---|
| 220 | 35 (44) | 10x12.5 | 0.16 | 440 |
