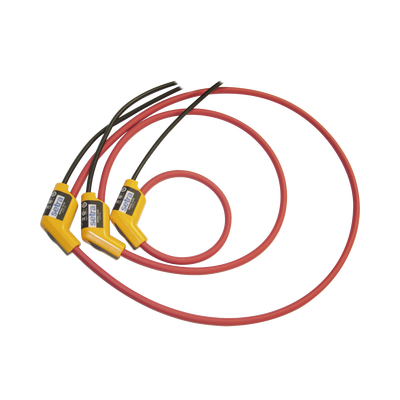

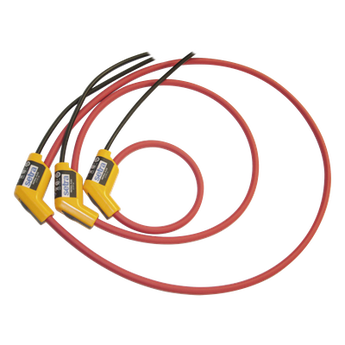

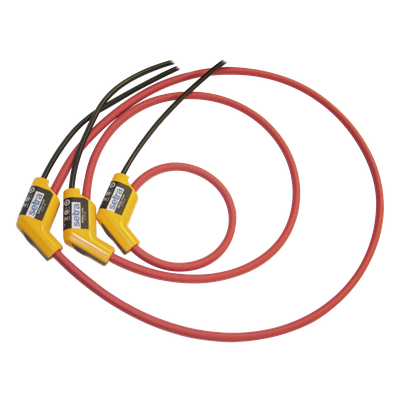

Transformador de corriente CT-PF-12 rango 5 a 1500a salida 108 mv bobinas flexibles instalación sin interrupción
/ Ahorra 22%
Marca: HONEYWELL BMS
Modelo: CT-PF-12
Transformador de corriente CT-PF-12 de HONEYWELL BMS, diseñado para un rango de 5 a 1500A con salida de 108 mV. Su sonda, hecha de goma TPE, es flexible, permitiendo instalación sin interrumpir el cableado. Con un diámetro de 12.4 mm y un rango de operación de -20° a +70° C, es ideal para mediciones precisas en espacios reducidos.
Características
- Bobinas flexibles que se pueden rodear alrededor del conductor
- Instalación sin cortar o interrumpir el cable de la carga
- Longitudes disponibles de 12%22, 24%22 y 36%22
- Precisión superior en submedición
- Amplio rango de corriente de 5-6.000 amperios
Beneficios
- Facilita la medición de corriente sin interrumpir el servicio
- Permite medir en espacios reducidos gracias a su flexibilidad
- Reduce el tiempo de instalación debido a su diseño flexible
- Proporciona datos precisos de corriente en una amplia gama
- Aumenta la seguridad en las operaciones eléctricas al evitar desconexiones
Aplicaciones
- Medición de corriente en instalaciones eléctricas
- Evaluaciones de cargas eléctricas en industrias
- Submedición en sistemas de alimentación
- Monitoreo de corriente en equipos eléctricos
- Análisis de calidad de energía
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Material de la sonda y cable | goma TPE, aislamiento reforzado UL94 V-0, color |
| Material de los acoplamientos | polipropileno, UL94 V-0 |
| Longitud del cable de la sonda | 610 mm |
| Diámetro del cable de la sonda | 12.4 mm |
| Radio de curvatura del cable de la sonda | 40 mm |
| Longitud del cable de salida | cable de 2 metros con 2 hilos blindados y sin terminar |
| Rango de operación | -20° a +70° C |
| Temperatura de almacenamiento | -40° a +80° C |
| Humedad de operación | 15% a 85% (sin condensación) |
| Grado de protección (sonda) | IP40 |
| Voltaje de salida (@1000 ARMS, 60 Hz) | 108 mV |
| Rango de corriente | 5 - 1.500 A AC RMS (CT-PF-12), 5 - 3.000 A AC RMS (CT-PF-245), 5 - 6.000 A AC RMS (CT-PF-36) |
| Precisión | ± 0,5% de la lectura (@ 25°C, 60 Hz) |
| Linealidad (10% al 100% del rango) | ± 0.2% de la lectura |
| Voltaje de trabajo (cabezal) | 1000 V AC RMS o DC, (salida) |
| Archivo UL No. E468456 | Sí |
| 600V CAT IV, 1000 CAT III, Grado de contaminación 2 | Sí |
| Conforme a las normas UL 61010-1, CSA C22.2 No 61010-1, IEC/EN 61010-1, IEC/EN 61010-2-31, IEC/EN 61010-2-32 | Sí |
El transformador de corriente tipo bobina Rogowski de 12 pulgadas está diseñado para aplicaciones de submedición de energía donde se requiere medir corriente sin interrumpir el servicio eléctrico. Su construcción flexible permite instalar la sonda alrededor de conductores o buses de gran calibre en espacios reducidos, eliminando la necesidad de cortar o desconectar el cable de carga. Ofrece un rango de medición de 5 a 1,500 A con salida de 108 mV, precisión de ±0.5% de la lectura a 25°C y 60 Hz, y mantiene su desempeño con cables de extensión de hasta 150 ft (45.7 m). Es adecuado para tableros eléctricos, centros de datos y proyectos de submedición que demandan alta exactitud en condiciones variables de temperatura.
Características Generales
- Bobina flexible que se instala sin cortar ni desconectar el cable de carga
- Rango de corriente de 5 a 1,500 A con salida de 108 mV
- Precisión de ±0.5% de la lectura a 25°C, 60 Hz
- Cable extensible hasta 150 ft (45.7 m) sin pérdida de precisión
- Peso menor a 0.5 lb, ideal para espacios reducidos o buses de gran calibre
- Grado de protección IP40 en la sonda
- Operación de -20°C a +70°C
- Certificado bajo UL 61010-1 y CSA C22.2 No. 61010-1
Desempeño
- Tipo: Bobina Rogowski flexible
- Longitud de sonda: 12 pulgadas
- Rango de corriente: 5 a 1,500 A
- Salida: 108 mV
- Precisión: ±0.5% de la lectura a 25°C, 60 Hz
- Extensión de cable: Hasta 150 ft (45.7 m) sin pérdida de precisión
Físicas / Eléctricas
- Peso: Menor a 0.5 lb
- Grado de protección: IP40 en la sonda
- Rango de temperatura: -20°C a +70°C
- Certificaciones: UL 61010-1, CSA C22.2 No. 61010-1
Contenido del Paquete
- Incluye: Transformador de corriente tipo bobina Rogowski de 12 pulgadas
