CT-PF-24
/ Ahorra 12%
Marca: HONEYWELL BMS
Modelo: CT-PF-24

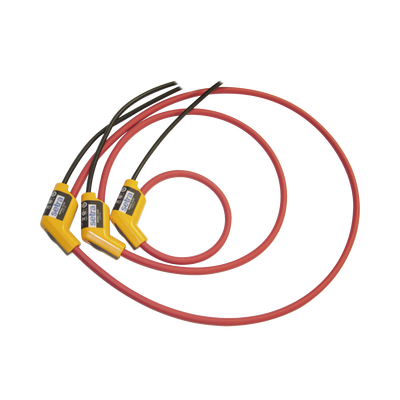

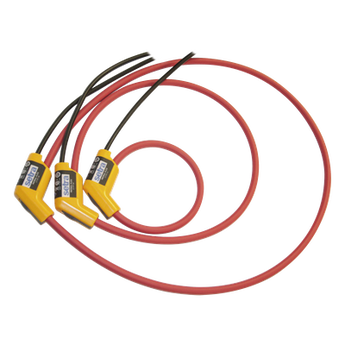

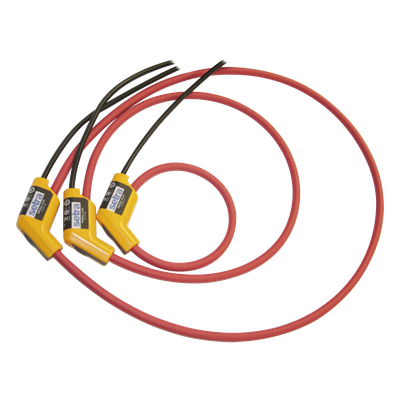

Transformador de corriente CT-PF-24 Rango 5 a 3000A Salida 108 mV. Bobina flexible que se rodea del conductor, instalación sin desconexión, fabricado con goma TPE y polipropileno, ideal para mediciones en el rango de -20° a +70° C y con una precisión de ± 0,5%25.
Características
- Bobina flexible que se puede rodear alrededor del conductor
- Instalación sin necesidad de desconectar el conductor de la carga
- Ofrecido en longitudes de 12%22, 24%22 y 36%22
- Amplio rango de corriente de 5 a 6.000 amperios
- Ligero y fácil de manejar en espacios reducidos
Beneficios
- Medición de corriente sin necesidad de interrumpir el flujo eléctrico
- Ahorra tiempo y costos en instalaciones eléctricas
- Versatilidad para adaptarse a diferentes aplicaciones y configuraciones
- Alto rendimiento en ambientes difíciles gracias a su amplio rango de operación
- Menor peso y tamaño comparado con transformadores de corriente tradicionales
Aplicaciones
- Medición de corriente en centros de carga sin desconexiones
- Monitoreo de sistemas eléctricos en instalaciones industriales
- Análisis de calidad de energía en infraestructuras de energía
- Usos en laboratorios para pruebas eléctricas
- Instalaciones temporales donde se requiere monitorización de corriente
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Material de la sonda y cable | goma TPE, aislamiento reforzado UL94 V-0, color |
| Material de los acoplamientos | polipropileno, UL94 V-0 |
| Longitud del cable de la sonda | 610 mm |
| Diámetro del cable de la sonda | 12.4 mm |
| Radio de curvatura del cable de la sonda | 40 mm |
| Longitud del cable de salida | cable de 2 metros con 2 hilos blindados y sin terminar |
| Rango de operación | -20° a +70° C |
| Temperatura de almacenamiento | -40° a +80° C |
| Humedad de operación | 15% a 85% (sin condensación) |
| Grado de protección (sonda) | IP40 |
| Voltaje de salida1 (@1000 ARMS, 60 Hz) | 108 mV |
| Rango de corriente1 | 5-5.000 A AC RMS |
| Precisión | ± 0,5% de la lectura (@ 25°C, 60 Hz) |
| CT-PF-12 | 5-1.500 A AC RMS |
| CT-PF-24 | 5-3.000 A AC RMS |
| CT-PF-36 | 5-6.000 A AC RMS |
| Linealidad (10% al 100% del rango) | ± 0.2% de la lectura |
| Voltaje de trabajo | 1000 V AC RMS o DC (cabezal), 30 V máx. (salida) |
| Normas de seguridad | UL No. E468456, 600V CAT IV, 1000 CAT III, Grado de contaminación 2 |
| Norma UL 61010-1 | Sí |
| Norma CSA C22.2 No 61010-1 | Sí |
| Norma IEC/EN 61010-1 | Sí |
| Norma IEC/EN 61010-2-31 | Sí |
| Norma IEC/EN 61010-2-32 | Sí |
| Longitudes de bobina disponibles en 12", 24" y 36" | Sí |
| Puede ser usada en sistemas con alta corriente sin comprometer la seguridad | Sí |
| Compatible con métodos de empalme adecuados para extender el cable | Sí |
La CTPF24 es una bobina Rogowski flexible diseñada para submedición eléctrica en aplicaciones de monitoreo de consumo, facturación por inquilino, respuesta a demanda y auditorías energéticas. Se enrolla directamente alrededor del conductor sin requerir corte, desconexión ni desenergización, lo que facilita su instalación en tableros eléctricos, motores y barras de gran calibre. Su salida analógica se conecta a transmisores o medidores de energía compatibles. El núcleo no magnético garantiza linealidad superior y estabilidad en la lectura, mientras que su construcción en material TPE con aislamiento UL94 V-0 y grado de protección IP40 la hace apta para entornos industriales. Opera en un rango de temperatura de -20°C a +70°C y su cable de salida puede extenderse hasta 150 pies (45.7 m) sin pérdida de precisión.
Características Generales
- Medición de corriente sin cortar ni desconectar el conductor de carga
- Rango de 5 a 3,000 A AC RMS con precisión ±0.5% de lectura a 25°C
- Linealidad superior de ±0.2% por bobinado sobre núcleo no magnético
- Peso menor a 0.5 lb, significativamente más ligera que transformadores de núcleo dividido
- Cable de salida extensible hasta 150 pies (45.7 m) sin pérdida de precisión
- Material TPE con aislamiento UL94 V-0
- Grado de protección IP40 en la sonda
- Rango de operación de -20°C a +70°C
- Longitud de bobina: 24 pulgadas
Desempeño
- Rango de medición: 5 a 3,000 A AC RMS
- Precisión: ±0.5% de lectura a 25°C
- Linealidad: ±0.2%
- Temperatura de operación: -20°C a +70°C
Físicas / Eléctricas
- Longitud de bobina: 24 pulgadas
- Peso: Menor a 0.5 lb
- Material: TPE con aislamiento UL94 V-0
- Protección de sonda: IP40
- Longitud máxima de cable de salida: 150 pies (45.7 m)
- Núcleo: No magnético
Contenido del Paquete
- Bobina Rogowski flexible CTPF24
