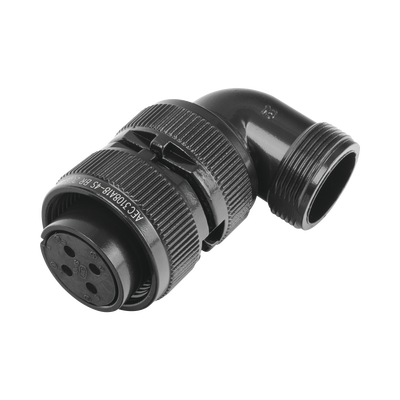

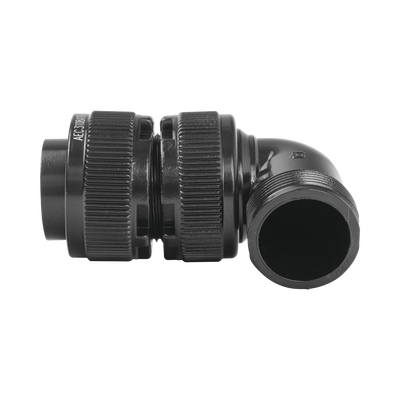

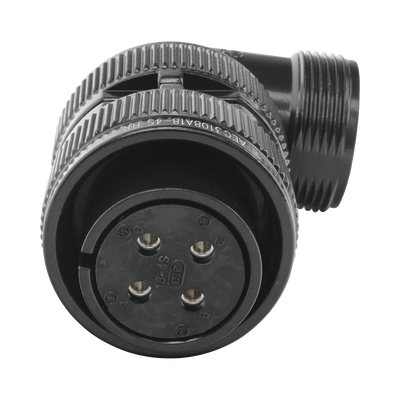

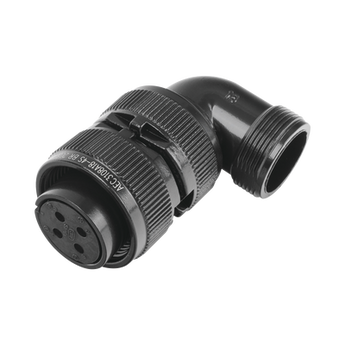

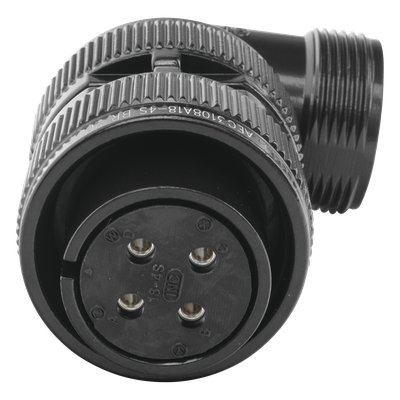

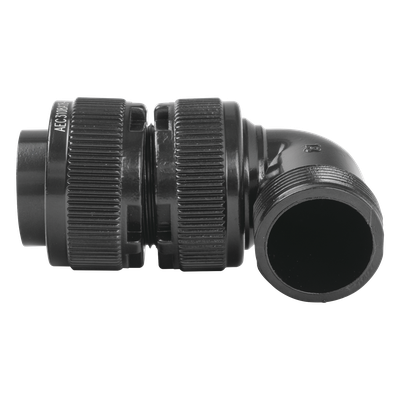

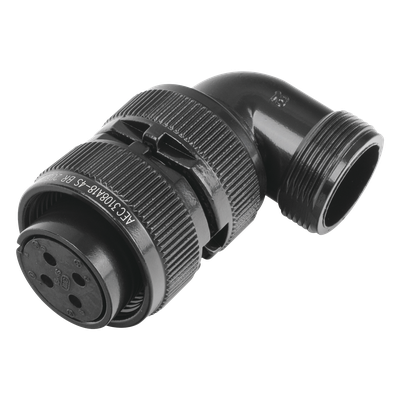

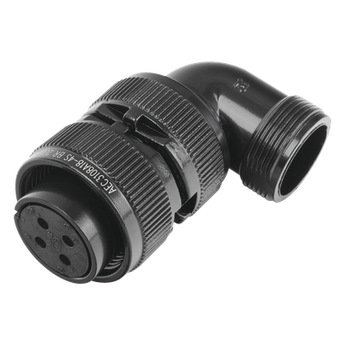

Conector plug en ángulo recto E/MS3108A18-4S 4 contactos hembra AWG 14-12 cuerpo plateado en negro terminales soldables
/
Marca: EPCOM INDUSTRIAL
Modelo: E/MS3108A18-4S
Conector plug en ángulo recto E/MS3108A18-4S de 4 contactos hembra, especial para cable AWG 14-12. Su modo de ensamble es con terminales soldables y presenta un cuerpo plateado en negro. Este conector ofrece un diseño que ahorra espacio y asegura conexiones eléctricas seguras, ideal para aplicaciones en electrónica y maquinaria.
Características
- Diseño de conector en ángulo recto que ahorra espacio
- Terminales soldables para una conexión segura
- Adecuado para cables de diferentes calibres (AWG 14-12)
- Cuerpo de color plateado en negro para una estética moderna
- Aislante Dieléctrico de calidad (Delrin) para mayor durabilidad
Beneficios
- Facilita la conexión en espacios reducidos gracias a su diseño en ángulo recto
- Proporciona conexiones eléctricas seguras con el uso de terminales soldables
- Compatible con cables de distintos calibres, aumentando su versatilidad
- El acabado plateado en negro ofrece resistencia a la corrosión y un aspecto elegante
- El material del aislante ayuda a proteger la conexión de elementos externos
Aplicaciones
- Uso en proyectos de electrónica y electricidad donde se requieran conexiones en ángulo
- Ideal para dispositivos y equipos donde el espacio es limitado
- Aplicaciones en automóviles y maquinaria donde se utilizan cables AWG 14-12
- Uso en prototipos de circuitos y sistemas eléctricos
- Instalaciones de componentes que requieren conexiones seguras y confiables
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Tipo de Conector | Ángulo Recto de 4 Contactos Hembra |
| Especial para Cable | AWG 14-12 |
| Modo de Ensamble | Terminal Soldable |
| Cuerpo | Plateado en Negro |
| Contacto Central | Estañado |
| Aislante Dieléctrico | Delrin |
| Conector diseñado para facilitar ensamblajes en electrónica | Sí |
| Adecuado para uso en aplicaciones industriales y comerciales | Sí |
| Obligatorio seguir las especificaciones del fabricante para la soldadura de terminales | Sí |
Conector hembra de 4 contactos en ángulo recto diseñado para aplicaciones industriales exigentes, particularmente en sistemas de radio de locomotora. Su configuración de 90 grados permite la instalación en espacios reducidos donde los conectores rectos resultan impracticables. Los terminales soldables garantizan una conexión eléctrica estable y resistente a vibraciones, mientras que el aislante de Delrin proporciona alta resistencia dieléctrica y estabilidad dimensional. El cuerpo con acabado plateado en negro ofrece protección contra la corrosión en entornos ferroviarios y industriales adversos.
Características Generales
- • Tipo de conector: Ángulo recto de 4 contactos hembra
- • Cable compatible: AWG 14-12
- • Modo de ensamble: Terminal soldable
- • Cuerpo: Plateado en negro
- • Contacto central: Estañado
- • Aislante dieléctrico: Delrin
- • Ángulo: 90 grados
- • Tamaño: 8S a 40 (según estándar MS3108A)
- • Clase de tolerancia: 2B
- • Hueco para cable: 0.045' diámetro mínimo
- • Tipo de rosca: Vea tabla de dimensiones
Especificaciones Mecánicas
- Ángulo: 90 grados
- Tamaño: 8S a 40 (estándar MS3108A)
- Clase de tolerancia: 2B
- Hueco para cable: 0.045' diámetro mínimo
- Tipo de rosca: Vea tabla de dimensiones
Dimensiones de Rosca (pulgadas)
- 8S: 0.5000-28UNEF
- 10S: 0.6250-24NEF
- 10SL: 0.6250-24NEF
- 12S: 0.7500-20UNEF
- 14-16: 0.8750-20UNEF
- 18-20: 1.0000-20UNEF a 1.2500-18NEF
- 22-24: 1.3750-18NEF a 1.5000-18NEF
- 28-40: 1.7500-18NS a 2.5000-16UN
Materiales y Construcción
- Cuerpo: Plateado en negro
- Contacto central: Estañado
- Aislante dieléctrico: Delrin
- Terminales: Soldables
- Cable compatible: AWG 14-12
Notas de Instalación
Todas las perforaciones para alivio de cable tienen un diámetro especificado según el tamaño del conector. Consulte la tabla de dimensiones completa para seleccionar la rosca adecuada según el tamaño MS3108A requerido para su aplicación específica.
