F1-PNF

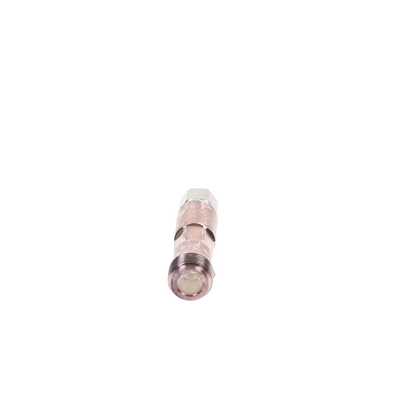

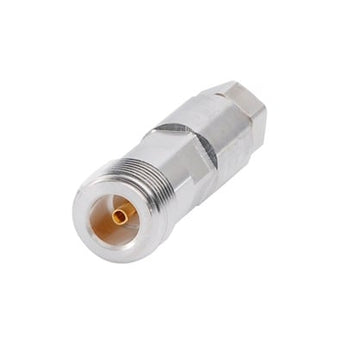

Conector tipo N hembra F1-PNF tipo N hembra cuerpo recto serie Heliax conexión segura y eficiente cuerpo robusto durabilidad
/ Ahorra 61%
Marca: ANDREW / COMMSCOPE
Modelo: F1-PNF
2 en stock
Conector tipo N hembra F1-PNF de ANDREW de la serie HELIAX, con cuerpo recto, permite una conexión segura y eficiente. Ideal para sistemas de telecomunicaciones y cables de RF, minimiza la pérdida de señal y asegura durabilidad.
Características
- Conector tipo N hembra para una conexión segura y eficiente.
- Cuerpo recto que permite un fácil enrutamiento de cables.
- Composición robusta para garantizar durabilidad y resistencia.
- Serie HELIAX reconocida por su calidad en aplicaciones de RF.
Beneficios
- Conexiones confiables que minimizan la pérdida de señal.
- Diseño que facilita la instalación en espacios reducidos.
- Durabilidad que asegura un rendimiento prolongado en el tiempo.
- Versatilidad para usar en diferentes aplicaciones de telecomunicaciones.
Aplicaciones
- Conexiones en sistemas de telecomunicaciones.
- Uso en antenas y equipos de transmisión de RF.
- Integración en redes de datos y comunicaciones móviles.
- Aplicaciones industriales que requieren alta frecuencia.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Tarjeta de Débito / Crédito
Meses sin intereses
Meses con intereses
Depósito Bancario
Mercado Pago
Tarjetas
Saldo en cuenta
Meses sin intereses
Depósito en OXXO
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
Estafeta
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
Fedex
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
PaqueteExpress
| Nacional | Hasta 5 días hábiles | Gratis |
DHL
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Tipo | N Hembra |
| Cuerpo | Recto |
| Serie | HELIAX |
| Ángulo de montaje | Recto |
| Conector de alta calidad fabricado acorde a estándares internacionales. | Sí |
| Ideal para instalaciones en exteriores e interiores. | Sí |
Características Principales
- Conector tipo N hembra de alta calidad
- Diseño de cuerpo recto para instalación sencilla
- Optimizado para cables serie Heliax
- Ángulo de montaje recto para versatilidad
- Carcasa resistente para uso profesional exterior
Especificaciones Eléctricas
- Impedancia del conector: 50 ohm
- Banda de frecuencia operativa: 0 – 8000 MHz
- Impedancia del cable: 50 ohm
- IMD de tercer orden: típico -112 dBm @ 910 MHz
- Voltaje operativo RF: máximo 565.00 Vrms
- Voltaje de prueba DC: 1600 V
- Resistencia contacto exterior: máximo 0.25 mOhm
- Resistencia contacto interior: máximo 1.00 mOhm
- Resistencia de aislamiento: mínimo 5000 MOhm
- Potencia promedio: 0.4 kW @ 900 MHz
- Potencia pico: máximo 6.40 kW
- Efectividad de blindaje: -110 dB
Especificaciones Mecánicas
- Método de fijación contacto exterior: Autoblocante
- Método de fijación contacto interior: Soldadura
- Recubrimiento contacto exterior: Plata
- Recubrimiento contacto interior: Oro
- Durabilidad de interfaz: 500 ciclos
- Fuerza de retención: 450 N | 101 lbf
- Par de torsión de retención: 1.40 N·m | 1.03 ft lb
- Fuerza de inserción: 124.55 N | 28.00 lbf
- Par de torsión de tuerca de acoplamiento: 1.70 N·m | 1.25 ft lb
- Fuerza de retención de tuerca: 445.00 N | 100.04 lbf
- Tamaño nominal: 1/4 in
- Diámetro: 15.83 mm | 0.62 in
- Altura: 15.83 mm | 0.62 in
- Longitud: 55.19 mm | 2.17 in
- Peso: 100.46 g | 0.22 lb
- Ancho: 15.83 mm | 0.62 in
Especificaciones Ambientales
- Temperatura operativa: -55 °C a +85 °C
- Temperatura de almacenamiento: -65 °C a +125 °C
- Profundidad de inmersión: 1 m
- Prueba de inmersión: Mating Mated
- Prueba de resistencia a la humedad: IEC 60068-2-3
- Prueba de choque mecánico: IEC 60068-2-27
- Prueba de choque térmico: IEC 60068-2-14
- Prueba de vibración: IEC 60068-2-6
- Prueba de corrosión: IEC 60068-2-11
Condiciones Estándar
- Atenuación, temperatura ambiente: 20 °C | 68 °F
- Potencia promedio, temperatura ambiente: 40 °C | 104 °F
- Potencia promedio, temperatura conductor interior: 100 °C | 212 °F
Return Loss/VSWR
- 45–4100 MHz: VSWR 1.12, Return Loss 25.00 dB
- 4100–6200 MHz: VSWR 1.17, Return Loss 22.00 dB
- 6200–11000 MHz: VSWR 1.43, Return Loss 15.00 dB
Cumplimiento Normativo
- RoHS: 2011/65/EU Compliant by Exemption
- China RoHS: SJ/T 11364-2006 Above Maximum Concentration Value (MCV)
- ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
Para cables coaxiales FSJ1-50A
Herramientas recomendadas:
MCPT-1412 -- Herramienta manual para preparar cable Heliax.
