Conector N Hembra F1PNF-BHC Tipo N auto-sujeción cuerpo Conector N Hembra F1PNF-BHC Tipo N auto-sujeción cuerpo
Conector N Hembra F1PNF-BHC Tipo N auto-sujeción cuerpo
F1PNF-BHC

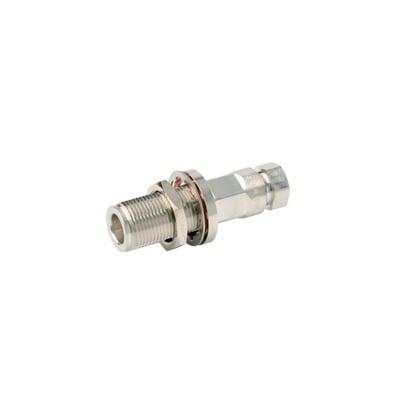

Conector N Hembra F1PNF-BHC Tipo N auto-sujeción cuerpo plateado contacto oro

$ 711.51 $ 598.92
Ahorra 16%

Marca: ANDREW / COMMSCOPE

Modelo: F1PNF-BHC

5 en stock

Conector N Hembra F1PNF-BHC Tipo N auto-sujeción cuerpo plateado contacto oro, diseñado para chasis. Espec. clave: Mode de ensamble auto-sujeto, cuerpo plateado duradero, contacto central de oro, aislante diélectrico de teflón, y compatible con cable FSJ1-50A (1/4%22).

Características

  • Diseño de tipo N hembra para fácil integración en chasis
  • Modo de ensamble que permite auto-sujeción, facilitando la instalación
  • Cuerpo plateado que proporciona excelente estética y durabilidad
  • Contacto central de oro que asegura una conexión confiable y de baja resistencia
  • Aislante dieléctrico de teflón que garantiza un rendimiento óptimo en diversas condiciones

Beneficios

  • Proporciona una conexión segura y estable en aplicaciones de RF
  • Fácil instalación gracias a su mecanismo de auto-sujeción
  • Resistencia a la corrosión y al desgaste por su cuerpo plateado
  • Mejora la conductividad y reduce la pérdida de señal debido al contacto central de oro
  • Flexibilidad en el uso con cables súper flexibles, lo que permite mayor movilidad en la instalación

Aplicaciones

  • Conexiones de equipo de comunicación
  • Instalaciones de antenas en sistemas de radiofrecuencia
  • Ensamblajes en dispositivos electrónicos donde se requiera una conexión robusta
  • Usos en laboratorios de pruebas de telecomunicaciones
  • Implementaciones en sistemas de transmisión de datos
Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

Tipo N Hembra para Chasis
Modo de ensamble Auto-Sujetado
Cuerpo Plateado
Contacto central Oro (soldable)
Aislante Dieléctrico Teflón
Compatible con Cable Súper Flexible FSJ1-50A (1/4") Sí
Compatible con varios modelos de chasis de equipos electrónicos Sí
Adecuado para entornos industriales y de laboratorio Sí
Diseñado para un rendimiento confiable a largo plazo Sí
Ideal para aplicaciones profesionales en telecomunicaciones Sí

Características Principales

  • Conector tipo N hembra para chasis
  • Modo de ensamble auto-sujetado
  • Contacto central de oro soldable
  • Aislante dieléctrico de teflón
  • Compatible con cable FSJ1-50A (1/4')
Especificaciones Eléctricas
  • Impedancia del conector: 50 ohm
  • Frecuencia de operación: 0 – 6000 MHz
  • Impedancia del cable: 50 ohm
  • IMD de 3er orden: -112 dBm @ 910 MHz
  • Voltaje de operación RF: 565.00 V vrms
  • Prueba de voltaje DC: 1600 V
  • Resistencia contacto exterior: 0.25 mOhm (máx.)
  • Resistencia contacto interior: 1.00 mOhm (máx.)
  • Resistencia de aislamiento: 5000 MOhm (mín.)
  • Potencia promedio: 0.4 kW @ 900 MHz
  • Potencia pico: 6.40 kW (máx.)
  • Efectividad de blindaje: -110 dB
Especificaciones Mecánicas
  • Acabado contacto exterior: Trimetal
  • Acabado contacto interior: Plata
  • Durabilidad de interfaz: 500 ciclos
  • Fuerza de retención: 450 N | 101 lbf
  • Par de torsión: 1.40 N·m | 1.03 ft lb
  • Fuerza de inserción: 124.55 N | 28.00 lbf
  • Par de prueba: 1.70 N·m | 1.25 ft lb
  • Fuerza de retención del acople: 445.00 N | 100.04 lbf
  • Tamaño nominal: 1/4 in
  • Diámetro: 22.10 mm | 0.87 in
  • Altura: 22.10 mm | 0.87 in
  • Longitud: 51.16 mm | 2.01 in
  • Peso: 59.20 g | 0.13 lb
  • Ancho: 22.10 mm | 0.87 in
Especificaciones Ambientales
  • Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
  • Temperatura almacenamiento: -65 °C a +125 °C (-85 °F a +257 °F)
  • Resistencia a la humedad: IEC 60068-2-3
  • Choque mecánico: IEC 60068-2-27
  • Choque térmico: IEC 60068-2-14
  • Vibración: IEC 60068-2-6
  • Corrosión: IEC 60068-2-11
Cumplimiento y Certificaciones
  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006 Por encima del valor MCV
  • ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
VSWR / Return Loss
  • 824–2700 MHz: VSWR 1.04 / Return Loss 34.00 dB
  • 3000–6000 MHz: VSWR 1.25 / Return Loss 19.00 dB

Para cables coaxiales FSJ1-50A


Herramientas recomendadas:

  • MCPT-1412 -- Herramienta manual para preparar cable Heliax.
