Conector din 7-16 macho F4DR-C 50 ohm 0-7500 mhz 15.60 kw pico bajo nivel de pérdida de inserción gran efectividad de apantallamiento
/ Agotado
Marca: ANDREW / COMMSCOPE
Modelo: F4DR-C
Conector din 7-16 macho F4DR-C de Andrew/CommScope, ideal para aplicaciones de radiocomunicación. Conectividad de 50 ohm, rango de frecuencia de 0-7500 MHz y capacidad de manejo de potencia de 15.60 kW pico. Destaca por su bajo nivel de pérdida de inserción y gran efectividad de apantallamiento, ofreciendo excelente rendimiento en ambientes de alta frecuencia.
Características
- Alta capacidad de manejo de potencia con 15.60 kW pico
- Bajo nivel de pérdida de inserción
- Gran efectividad de apantallamiento
- Amplio rango de frecuencia de operación
- Resistencia de contacto extremadamente baja
Beneficios
- Excelente rendimiento en ambientes de alta frecuencia
- Fiabilidad garantizada en aplicaciones de RF
- Reducción de interferencias en la señal
- Capacidad para soportar altas potencias sin dañar el equipo
- Aumenta la eficiencia de transmisión de señales
Aplicaciones
- Comunicaciones de radiofrecuencia
- Transmisores y receptores de telecomunicaciones
- Sistemas de radar
- Equipos de prueba y medición en laboratorios
- Sistemas de transmisión de datos de alta velocidad
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Conectividad de impedancia | 50 ohm |
| Rango de frecuencia de operación | 0 – 7500 MHz |
| Impedancia del cable | 50 ohm |
| IMD de 3er orden, típico | -120 dBm @ 910 MHz |
| Método de prueba IMD de 3er orden | Dos portadoras de +43 dBm |
| Voltaje de operación RF, máximo (vrms) | 884.00 V |
| Voltaje de prueba de CC | 2500 V |
| Resistencia de contacto externo, máximo | 1.50 mOhm |
| Resistencia de contacto interno, máximo | 0.80 mOhm |
| Resistencia de aislamiento, mínimo | 5000 MOhm |
| Potencia promedio | 1.0 kW @ 900 MHz |
| Potencia pico, máxima | 15.60 kW |
| Pérdida de inserción, típica | 0.05 dB |
| Efectividad de apantallamiento | -110 dB |
| Fabricado con materiales de alta calidad para mayor durabilidad | Sí |
| Ideal para instalaciones industriales y comerciales | Sí |
| Cumple con normativas internacionales de seguridad y rendimiento | Sí |

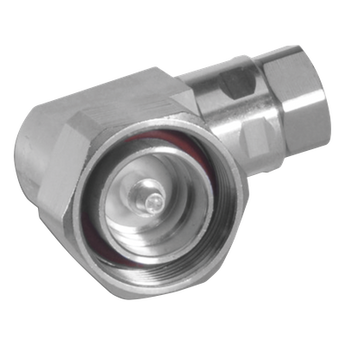

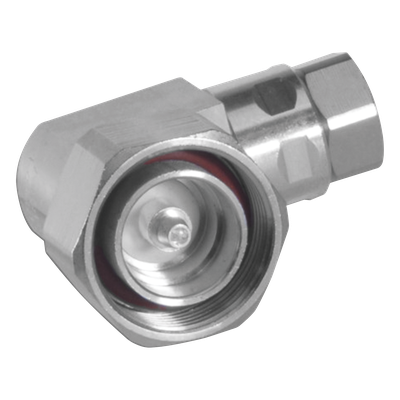

El conector F4DR-C de ANDREW es un conector RF de alta performance con interfaz 7-16 DIN macho en configuración de ángulo recto, diseñado específicamente para cable coaxial HELIAX® FSJ4-50B de 1/2 pulgada. Este conector ofrece excelente rendimiento en aplicaciones de telecomunicaciones inalámbricas con un rango de frecuencia de 0 a 7500 MHz y capacidad para manejar hasta 15.6 kW de potencia pico.
Características Principales
- Interfaz 7-16 DIN macho en configuración de ángulo recto para fácil instalación en espacios reducidos
- Compatible con cable coaxial HELIAX® FSJ4-50B y FSJ4RK-50B de 1/2 pulgada
- Rango de frecuencia operativa de 0 a 7500 MHz para aplicaciones de banda ancha
- Capacidad de potencia pico de 15.6 kW y potencia promedio de 1.0 kW @ 900 MHz
- Excelente desempeño de IMD: -120 dBm @ 910 MHz con dos portadoras de +43 dBm
- Protección IP68 para inmersión hasta 1 metro durante 24 horas
- Contacto interior con chapado en oro o plata para baja resistencia (máx. 0.8 mOhm)
- Contacto exterior con chapado trimetal para máxima conductividad
Especificaciones
- Impedancia: 50 ohm (conector y cable)
- VSWR: 1.04 @ 50-1900 MHz, 1.67 @ 6000-10200 MHz
- Pérdida de inserción: Coeficiente típico 0.05√freq (GHz)
- Voltaje DC de prueba: 2500 V
- Resistencia de aislamiento mínima: 5000 MOhm
- Efectividad de blindaje: -110 dB
- Tensión RF operativa máxima: 884 Vrms
- Temperatura operativa: -55°C a +85°C (-67°F a +185°F)
- Temperatura de almacenamiento: -55°C a +85°C
Interfaces y Conectividad
- Interfaz: 7-16 DIN Macho
- Método de fijación contacto interior: Captivado
- Método de fijación contacto exterior: Self-flare
- Ángulo de montaje: 90° (ángulo recto)
- Presurizable: No
- Durabilidad de interfaz: 500 ciclos (IEC 61169-4:9.5)
- Fuerza de retención del conector: 444.82 N (100 lbf)
- Torque de retención del conector: 5.42 N-m (48 in-lb)
