Conector din 7/16 macho F4PDMV2-C 50 ohm 0-7500 mhz potencia pico 15.60 kw alta capacidad de manejo de potencia baja resistencia de contacto
/ Ahorra 1%
Marca: ANDREW / COMMSCOPE
Modelo: F4PDMV2-C

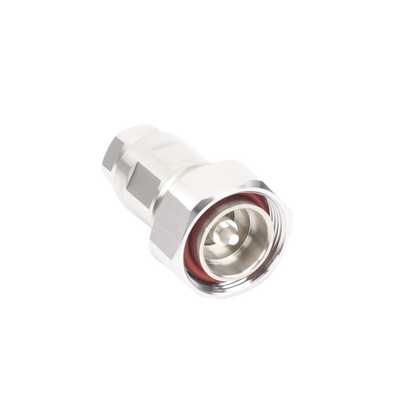

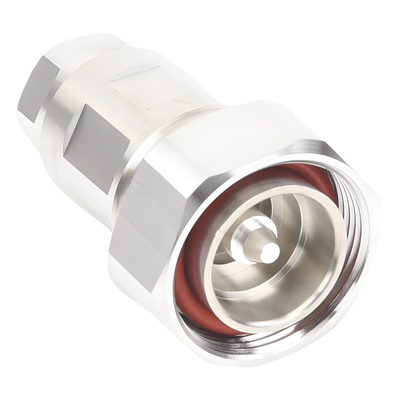

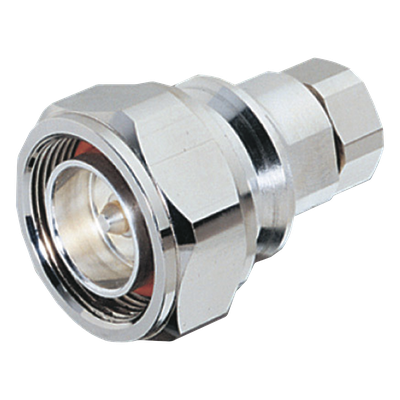

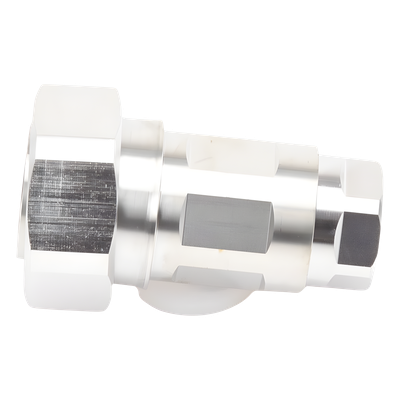

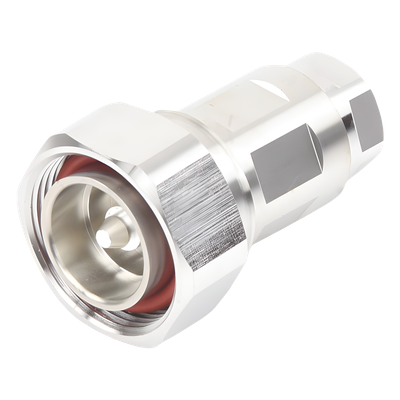

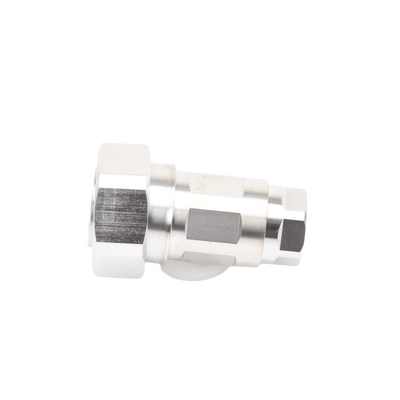

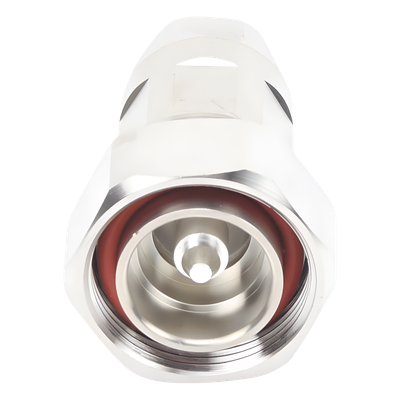

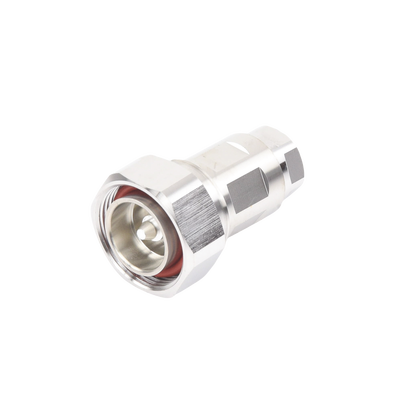

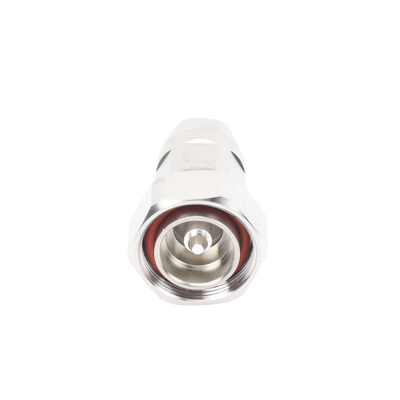

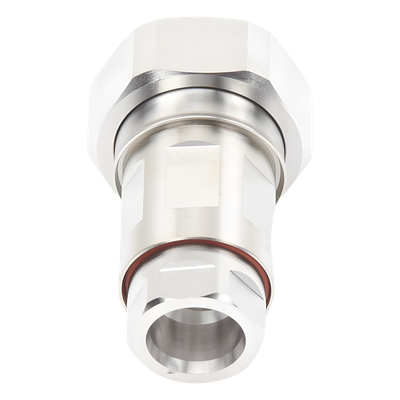

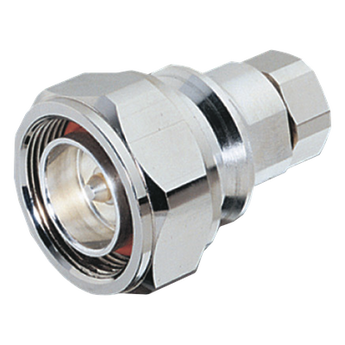

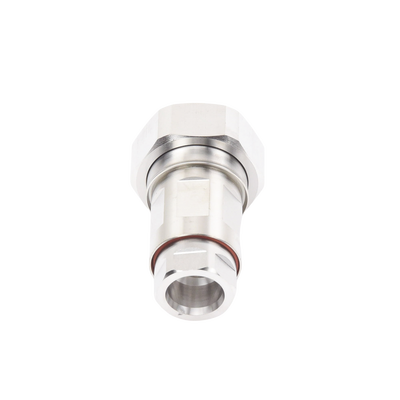

Conector DIN 7/16 Macho para Cable FSJ4-50B de ANDREW / COMMSCOPE, diseñado para aplicaciones de radiocomunicación. Con una impedancia de 50 ohm, y un rango de frecuencia de operación de 0 – 7500 MHz, este conector soporta potencia pico de 15.60 kW y presenta baja resistencia de contacto, garantizando una transmisión de altas potencias sin distorsión.
Características
- Alta capacidad de manejo de potencia
- Rango de frecuencia amplio
- Baja pérdida de inserción
- Alta efectividad de apantallamiento
- Baja resistencia de contacto
Beneficios
- Permite transmitir señales de alta potencia sin distorsión
- Compatible con una amplia gama de aplicaciones de RF
- Reduce la pérdida de señal durante la transmisión
- Ofrece un alto nivel de protección contra interferencias externas
- Aumenta la fiabilidad y vida útil del sistema
Aplicaciones
- Telecomunicaciones
- Transmisión de señales de RF
- Equipos de radiocomunicación
- Sistemas de radar
- Aplicaciones de broadcasting
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Impedancia del conector | 50 ohm |
| Banda de frecuencia de operación | 0 – 7500 MHz |
| Potencia promedio a la frecuencia | 1.0 kW @ 900 MHz |
| Impedancia del cable | 50 ohm |
| IMD de 3er orden, típica | -120 dBm @ 910 MHz |
| Método de prueba de IMD de 3er orden | Dos portadoras de +43 dBm |
| Voltaje RF de operación, máximo (vrms) | 884.00 V |
| Voltaje de prueba DC | 2500 V |
| Resistencia de contacto exterior, máxima | 1.50 mOhm |
| Resistencia de contacto interior, máxima | 0.80 mOhm |
| Resistencia de aislamiento, mínima | 5000 MOhm |
| Potencia pico, máxima | 15.60 kW |
| Pérdida de inserción, típica | 0.05 dB |
| Efectividad de apantallamiento | -110 dB |
| Producto diseñado para un rendimiento óptimo en condiciones exigentes | Sí |
| Construido con materiales de alta calidad para una mayor durabilidad | Sí |
| Recomendado para uso profesional en entornos industriales | Sí |
Conector coaxial DIN 7/16 macho diseñado para instalación en cable FSJ4-50B, optimizado para aplicaciones de RF de alta potencia en infraestructura de telecomunicaciones. Presenta impedancia controlada de 50 ohm con operación estable en banda de frecuencia de 0 a 7500 MHz. Su arquitectura de contactos de baja resistencia garantiza mínimas pérdidas por inserción y excelente rendimiento de intermodulación, características críticas para sistemas celulares, broadcast y enlaces de microondas donde la integridad de señal y la confiabilidad eléctrica son prioritarias.
Características Generales
- • Conector DIN 7/16 macho para cable FSJ4-50B
- • Impedancia: 50 ohm (conector y cable)
- • Banda de frecuencia operativa: 0 – 7500 MHz
- • Potencia media: 1.0 kW @ 900 MHz
- • Potencia pico máxima: 15.60 kW
- • IMD de 3er orden típico: -120 dBm @ 910 MHz
- • Método de prueba IMD: dos portadoras de +43 dBm
- • Tensión RF máxima: 884.00 Vrms
- • Voltaje de prueba DC: 2500 V
- • Resistencia de contacto exterior máxima: 1.50 mΩ
- • Resistencia de contacto interior máxima: 0.80 mΩ
- • Resistencia de aislamiento mínima: 5000 mΩ
- • Pérdida de inserción típica: 0.05 dB
- • Fórmula de pérdida de inserción: 0.05√freq (GHz)
- • Efectividad de blindaje: -110 dB
Desempeño Eléctrico
- Impedancia: 50 ohm
- Banda de frecuencia: 0 – 7500 MHz
- Potencia media: 1.0 kW @ 900 MHz
- Potencia pico máxima: 15.60 kW
- IMD 3er orden: -120 dBm @ 910 MHz
- Método IMD: dos portadoras +43 dBm
- Tensión RF máxima: 884.00 Vrms
- Voltaje prueba DC: 2500 V
- Pérdida inserción: 0.05 dB típica
- Fórmula pérdida: 0.05√freq (GHz)
- Blindaje: -110 dB
Resistencias de Contacto
- Contacto exterior máx.: 1.50 mΩ
- Contacto interior máx.: 0.80 mΩ
- Aislamiento mín.: 5000 mΩ
Información Adicional
- Cable compatible: FSJ4-50B
- Tipo: DIN 7/16 macho
- Nota: Fórmula no aplicable para guía de onda elíptica
