Baliza LED G-LED-AC-T-R 120-240 VCA IP66 Lente roja 8 Baliza LED G-LED-AC-T-R 120-240 VCA IP66 Lente roja 8
Baliza LED G-LED-AC-T-R 120-240 VCA IP66 Lente roja 8
G-LED-AC-T-R

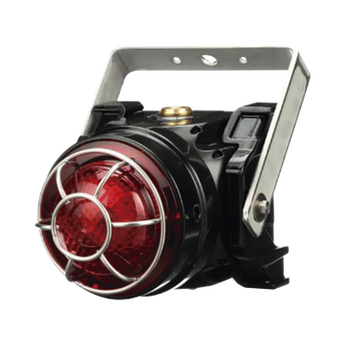

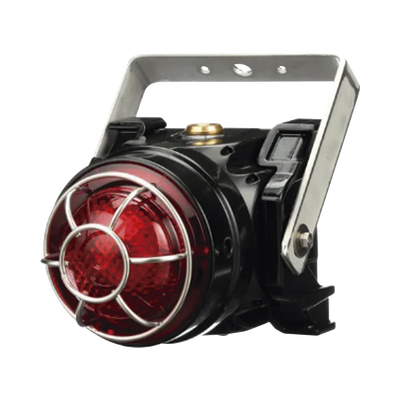

Baliza LED G-LED-AC-T-R 120-240 VCA IP66 Lente roja 8 patrones de parpadeo Montaje trunnion

$ 35,286.90 $ 32,049.36
Ahorra 9% Agotado

Marca: FEDERAL SIGNAL INDUSTRIAL

Modelo: G-LED-AC-T-R

La Baliza LED G-LED-AC-T-R 120-240 VCA IP66 con lente roja y 8 patrones de parpadeo es ideal para ubicaciones peligrosas. Montaje Trunnion, certificado ATEX-IECEx-cULus y protección IP66 garantizan durabilidad y seguridad en entornos industriales.

Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

undefined Sí

Federal Signal modelo: G-LED-AC-T-R

La baliza LED G-LED-AC-T-R de la Serie Global de Federal Signal es un dispositivo de señalización visual diseñado específicamente para su uso en ubicaciones peligrosas clasificadas. Este modelo opera con alimentación de 120-240 VCA y cuenta con montaje tipo trunnion (muñón) Ex d, ofreciendo una solución robusta para instalaciones industriales que requieren certificación ATEX, IECEx y cULus. Su arquitectura incorpora un arreglo de LED de estado sólido con ocho patrones de parpadeo seleccionables mediante interruptor DIP, incluyendo patrones de giro simulado, estroboscópico y oleaje, con una frecuencia máxima de 90 destellos por minuto. La cubierta de policarbonato no metálica con lente roja de bajo perfil proporciona resistencia química frente a ácidos, álcalis y la mayoría de los agentes corrosivos, mientras que su clasificación IP66 garantiza protección total contra polvo y chorros de agua a alta presión. El gabinete Ex d con entradas de prensaestopas M20-1.5 6H y bloque de terminales de tornillo de seis posiciones permite una instalación segura y conforme a las normativas EN60079 e IEC60079 para atmósferas de gas y polvo.

Características Generales

  • Tipo de Producto: Baliza LED para ubicaciones peligrosas
  • Serie: Global Series Model G-LED
  • Montaje: Trunnion Mount (muñón) Ex d con lente de bajo perfil
  • Color de Lente: Roja (Red)
  • Alimentación: 120-240 VCA
  • Material del Gabinete: No metálico (policarbonato), resistente a ácidos, álcalis y químicos
  • Protección de Lente: Guarda metálica incluida (capacitancia: 18 pF)
  • Insertos: Latón con capacitancia de 14 pF (riesgo electrostático controlado)
  • Fabricación: Hecho en EE. UU.
  • Uso: Clase I, División 2, Grupos A, B, C, D; Clase II, División 2, Grupos F y G; Clase III; ubicaciones no peligrosas
Certificaciones y Protección
  • Certificación ATEX: Baseefa15ATEX0153X
  • Certificación IECEx: IECEx BAS 15.0102X
  • Codificación ATEX: II 2 G D
  • Protección Gas (T6): II 2 GD Ex db op is IIC T6 Gb / Ex op is tb IIIC T85°C Db IP66 (Tamb= -50°C a +58°C)
  • Protección Gas (T5): II 2 GD Ex db op is IIC T5 Gb / Ex op is tb IIIC T100°C Db IP66 (Tamb= -50°C a +70°C)
  • cULus Zone 1: Clase I, Zone 1, AEx db op is IIC T4 Gb
  • cULus Zone 21: Zone 21, AEx op is tb IIIC T135°C Db IP66 (Tamb= -55°C a +70°C)
  • Grado IP: IP66
  • Normas: EN60079-0:2012+A11:2013, EN60079-1:2014, EN60079-7:2007, EN60079-28:2007, EN60079-31:2014, IEC60079-0 6ª Ed., IEC 60079-1 7ª Ed., IEC 60079-7 4ª Ed., IEC60079-31 2ª Ed., IEC 60079-28:2006
Desempeño y Parpadeo
  • Fuente de Luz: Arreglo LED de estado sólido (reemplazable)
  • N.º de Parte LED Array: K859500823-*
  • Patrones de Parpadeo: 8 patrones seleccionables por DIP switch SW1
  • Patrón 1 (Default): Encendido Permanente (Steady On)
  • Patrón 2: Parpadeo 60 SPM (Blink)
  • Patrón 3: Oleaje 60 SPM (Swell)
  • Patrón 4: Simulación Estroboscópica (Strobe Simulation)
  • Patrón 5: Giro en Sentido Contrario a las Agujas del Reloj (Rotate CCW)
  • Patrón 6: Giro en Sentido de las Agujas del Reloj (Rotate CW)
  • Patrón 7: Oscilante (Waggle)
  • Patrón 8: Molinillo (Pinwheel)
  • Frecuencia Máxima: 90 FPM (parpadeos por minuto)

*El emisor LED alcanza altas temperaturas durante la operación. Permitir enfriamiento antes de manipular.

Físicas y Eléctricas
  • Alimentación: 120-240 VCA, 50/60 Hz
  • Tipo de Cableado: Cable trenzado (stranded), calibre máximo 4 mm² (12 AWG)
  • Temperatura Nominal del Cable: 85 °C o superior
  • Bloque de Terminales: 6 posiciones, tipo tornillo montado en PCB
  • Conexión AC: L1 (Línea/Vivo), L2 (Neutro/Común), GND (Tierra)
  • Par de Apriete Máx. Terminales: 0.6 Nm (5 in-lb)
  • Pelado de Aislamiento: 8 mm (0.31 in)
  • Entradas de Prensaestopas: 2 x M20-1.5 6H
  • Opción de Entrada: M25 en el extremo de modelos con caja de mayor seguridad
  • Tapones de Sellado: Latón M20-1.5 x 6g (certificados, incluidos)
  • Orificios de Montaje: 4 x 8.5 mm contrabarrenados para tornillos de cabeza hueca M8
  • Patrón de Montaje: 105.9 mm x 105.9 mm (4.17 in x 4.17 in)
  • Diámetro de Círculo de Montaje: Ø105.9 mm (5.27 in)
  • Dimensiones (Lente Bajo Perfil): 190.6 mm (L) x 132.6 mm (Al) x 34.9 mm (Pr) / 7.50 x 5.22 x 1.38 in
  • Dimensiones (Lente Alto Perfil): 227.4 mm (L) x 132.6 mm (Al) x 34.9 mm (Pr) / 8.95 x 5.22 x 1.38 in
  • Temp. de Operación (T6): -50 °C a +58 °C
  • Temp. de Operación (T5): -50 °C a +70 °C
  • Temp. de Operación (cULus T4): -55 °C a +70 °C
  • Tornillo de Fijación: M3 hex en lateral del gabinete
  • Llave para Apertura: Llave de 3/8 in para tres relieves a 120°
  • Sección Transversal de Tierra: Debe ser igual a la del conductor de fase
  • Tolerancia de Voltaje: No exceder ±10% de la clasificación nominal
Contenido del Paquete
  • Baliza LED G-LED ensamblada con lente roja de bajo perfil
  • Guarda metálica de protección de lente
  • Tapones de sellado de latón M20-1.5 x 6g para entradas no utilizadas
  • Manual de instalación y mantenimiento (multilingüe: inglés, español, francés)
  • Kit de montaje trunnion (muñón) incluido
  • Tornillería de montaje M8 (según configuración)
Mantenimiento y Repuestos
  • Limpieza: Paño húmedo periódicamente. No usar solventes agresivos.
  • Inspección de Lente: Revisar regularmente por grietas. Reemplazar si está dañada.
  • LED Array (Repuesto): K859500823-*
  • Sub-Ensamblaje AC LED (Ámbar): K859501401-A
  • Sub-Ensamblaje AC LED (Azul): K859501401-B
  • Sub-Ensamblaje AC LED (Blanco): K859501401-W
  • Sub-Ensamblaje AC LED (Verde): K859501401-G
  • Sub-Ensamblaje AC LED (Magenta): K859501401-W
  • Sub-Ensamblaje AC LED (Rojo): K859501401-R
  • Sub-Ensamblaje AC LED (Amarillo): K859501401-W
  • Lubricación de Roscas: Grasa a base de silicona no endurecible, químicamente compatible
  • Herramientas de Servicio: Llave hexagonal A/F 1.5 mm, destornillador Phillips n.º 1, destornillador punta plana 2 mm, pelacables

*No está prevista la reparación de los senderos de llama (flamepaths). Las balizas con daños en flamepaths deben reemplazarse por completo o devolverse a Federal Signal.

Accesorios Compatibles
  • Kit Anillo Indicador (Negro): G-KIT-RP-BK
  • Kit Anillo Indicador (Azul): G-KIT-RP-B
  • Kit Anillo Indicador (Verde): G-KIT-RP-G
  • Kit Anillo Indicador (Magenta): G-KIT-RP-M
  • Kit Anillo Indicador (Rojo): G-KIT-RP-R
  • Kit Anillo Indicador (Amarillo): G-KIT-RP-Y
  • Kit Acoplador E-Box en Línea: G-KIT-EC180
  • Kit Acoplador E-Box 90°: G-KIT-EC90
  • Kit Separador Caja de Extensión: G-KIT-EXTB
  • Kit Muñón Simple: G-KIT-ST
  • Kit Muñón Doble: G-KIT-DT
  • Adaptador M20 Macho a 1/2" NPT Hembra: K231246A
  • Adaptador M20 Macho a 3/4" NPT Hembra: K231247
  • Tapa Extremo E-Box con Apertura M20: K859500805-02
  • Tapa Extremo E-Box con Apertura M25: K859500805-01
  • Ensamblaje Cubierta E-Box: K859501414

Notas de Seguridad

  • ⚠️ No desconectar el equipo a menos que se haya cortado la alimentación o el área sea no peligrosa.
  • ⚠️ No retirar ni reemplazar el fusible con el equipo energizado.
  • ⚠️ Superficies no metálicas externas pueden presentar riesgo de carga electrostática.
  • ⚠️ Insertos de latón (14 pF) y guarda metálica (18 pF) pueden almacenar carga eléctrica.
  • ⚠️ No se permite pintura ni acabados de superficie no aplicados por Federal Signal.
  • ⚠️ La instalación debe ser realizada por un electricista calificado conforme a normativas locales y nacionales.
