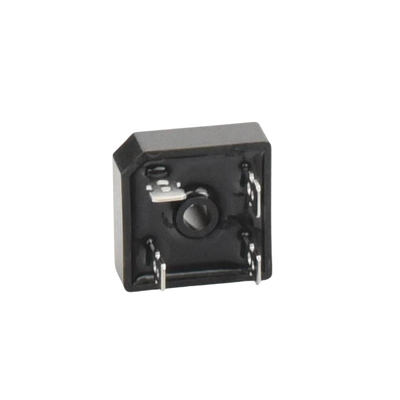

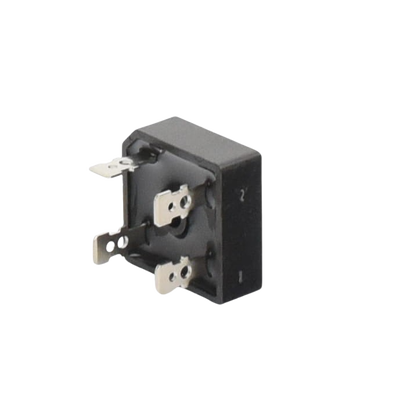

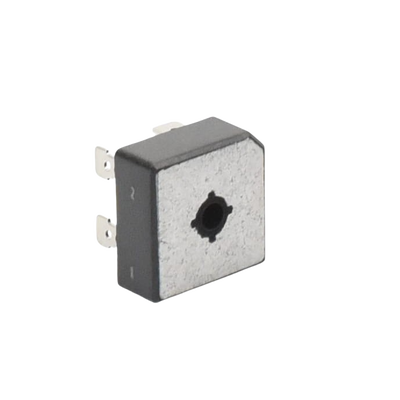

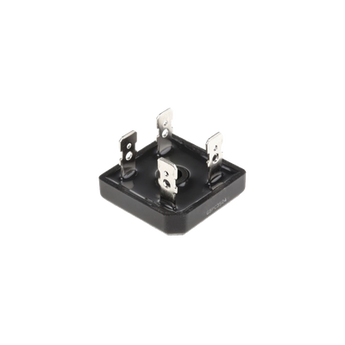

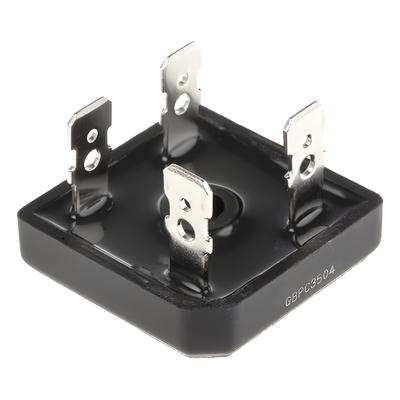

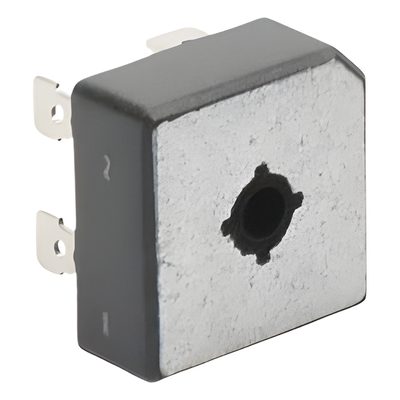

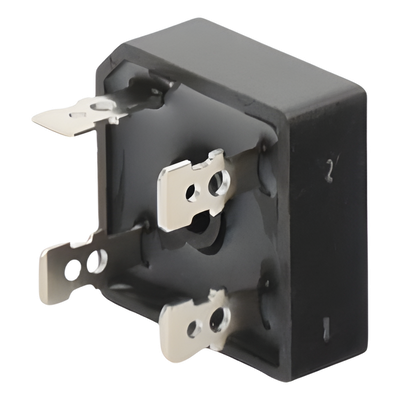

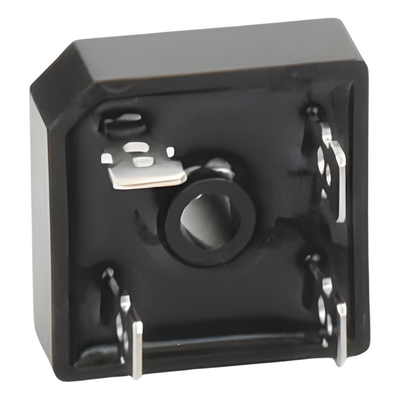

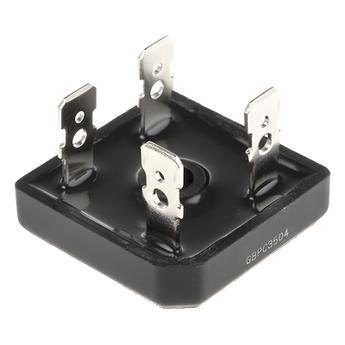

Puente de diodos rectificador GBPC-3504 35a 400v 29x29mm alta eficiencia unión de circuito con vidrio pasivado
/
Marca: SYSCOM
Modelo: GBPC-3504
Puente de diodos rectificador GBPC-3504 35A 400V 29x29mm alta eficiencia unión de circuito con vidrio pasivado. Con una capacidad de 35A, tensión inversa pico (PIV) de 400V, dimensiones de 29 x 29 mm y un peso de 18.0 grs, este diodo garantiza una conversión de corriente eficiente y alta confiabilidad, siendo evaluado hasta 1000V PIV.
Características
- Evaluado hasta 1000V PIV.
- Alta eficiencia.
- Unión del circuito con vidrio pasivado.
- Molde de metal eléctricamente aislado para máxima disipación de calor.
- Caja de plástico moldeado con disipador de calor internamente montado en el encapsulado del puente.
Beneficios
- Proporciona una conversión de corriente eficiente.
- Alta confiabilidad en aplicaciones de alta tensión.
- Mejora la durabilidad del circuito con el uso de vidrio pasivado.
- El diseño de disipación de calor permite un funcionamiento más seguro y prolongado.
Aplicaciones
- Uso en circuitos de alimentación de corriente continua.
- Adecuado para aplicaciones de rectificación de corriente alterna.
- Utilizado en fuentes de alimentación.
- Aplicaciones en sistemas de carga de baterías.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Capacidad | 35A |
| Tensión inversa pico (PIV) | 400V |
| Dimensiones | 29 x 29 mm |
| Peso | 18.0 grs |
| Montaje | Perforación para tornillo #10. |
| Polaridad | Como está marcado en el cuerpo. |
Este puente rectificador de diodos está diseñado para aplicaciones de alta potencia que demandan fiabilidad y eficiencia térmica superior. Con una capacidad de corriente de 35A y encapsulado metálico con disipador integrado, garantiza una disipación térmica óptima incluso en condiciones de carga continua. La tecnología de vidrio pasivado en su unión eleva la eficiencia eléctrica, mientras que su diseño de montaje con tornillo #10 facilita la instalación en gabinetes y equipos industriales. Su resistencia térmica de 1.2°C/W asegura un rendimiento estable en convertidores, fuentes de alimentación y sistemas de control de motores.
Características Destacadas
- Rectificación de alta potencia con 35A de corriente continua
- Capacidad máxima de 1000V PIV para versatilidad de aplicación
- Encapsulado metálico con disipador de calor integrado
- Vidrio pasivado que optimiza la eficiencia de la unión PN
- Montaje mecánico simplificado mediante tornillo #10
- Resistencia térmica ultrabaja de 1.2°C/W
Especificaciones Técnicas
Eléctricas Principales
| Corriente rectificada | 35.0 A |
| Sobrecorriente de pico | 400 A |
| Tensión directa (17.5A DC) | 1.1 V |
| Corriente inversa (25°C) | 5.0 μA |
| Corriente inversa (125°C) | 500 μA |
Características Eléctricas
| VRRM (tensión inversa máxima) | 400 V |
| VRMS (tensión inversa RMS) | 280 V |
| VDC (tensión directa máxima) | 400 V |
| I²t (fusión) | 660 A²s |
| Capacitancia de unión | 150 pF |
Mecánicas y Térmicas
| Dimensiones | 29 x 29 mm |
| Caja / Encapsulado | Plástico moldeado con disipador metálico |
| Polaridad | Marcada en cuerpo |
| Montaje | Tornillo #10 |
| Resistencia térmica | 1.2 °C/W |
Capacidad de Tensión
| PIV nominal del modelo | 400 V |
| Capacidad máxima de la serie | 1000 V PIV |
