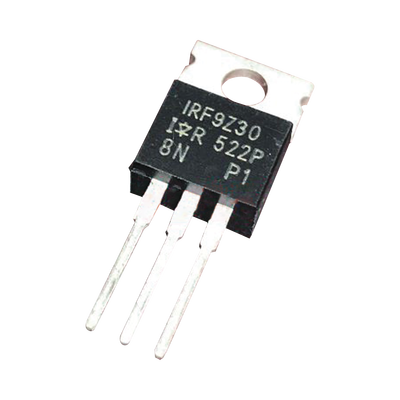

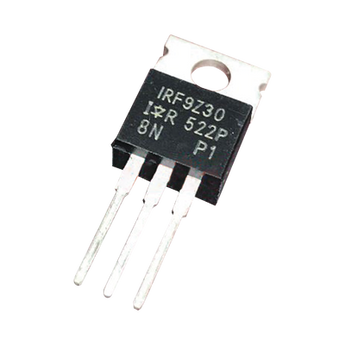

IRF9Z30

Transistor de potencia mosfet IRF9Z30 50V 18A 0.14 ohm canal P bajo rds on de 140mohm alto rendimiento y fácil montaje en PCB

$ 160.95 $ 93.49
Ahorra 42%

Marca: SYSCOM

Modelo: IRF9Z30


5 en stock

Transistor de potencia MOSFET IRF9Z30, indicación Canal P, ideal para aplicaciones de alto rendimiento. Con un voltaje de drenaje a fuente de 50V, una corriente continua de 18A a 25°C, un bajo Rds On de 140mOhm y fácil montaje en PCB, este transistor es perfecto para analizador III y fuentes de alimentación conmutadas, asegurando eficiencia y fiabilidad en sus circuitos.

Características

  • Transistor de potencia MOSFET optimizado para aplicaciones de alto rendimiento.
  • Canal P que permite un control eficiente de la corriente.
  • Bajo Rds On de 140mOhm que minimiza pérdidas de energía.
  • Alta capacidad de corriente continua de 18A a 25°C.
  • Voltaje de drenaje a fuente de 50V compatible con diversos circuitos.

Beneficios

  • Proporciona un rendimiento mejorado en aplicaciones de potencia.
  • Aumenta la eficiencia energética debido a su bajo Rds On.
  • Permite un amplio rango de temperatura de operación, ideal para condiciones extremas.
  • Facilita la implementación en circuitos con alta corriente, gracias a su capacidad de 18A.
  • Ofrece una alta fiabilidad y durabilidad en aplicaciones exigentes.

Aplicaciones

  • Adecuado para uso en analizadores y controladores de potencia.
  • Ideal para circuitos de conmutación en fuentes de alimentación conmutadas.
  • Utilizado en motores eléctricos y controladores de motor.
  • Se emplea en convertidores DC-DC.
  • Aplicaciones en sistemas de audio de alta potencia.
Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

FET Type P-Channel
Technology MOSFET (Metal Oxide)
Drain to Source Voltage (Vdss) 50 V
Current - Continuous Drain (Id) @ 25°C 18A (Tc)
Drive Voltage (Max Rds On, Min Rds On) 10V
Rds On (Max) @ Id, Vgs 140mOhm @ 9.3A, 10V
Vgs(th) (Max) @ Id 4V @ 250µA
Gate Charge (Qg) (Max) @ Vgs 39 nC @ 10 V
Vgs (Max) ±20V
Input Capacitance (Ciss) (Max) @ Vds 900 pF @ 25 V
Power Dissipation (Max) 74W (Tc)
Operating Temperature -55°C ~ 150°C (TJ)
Mounting Type Through Hole
Supplier Device Package TO-220AB
Package / Case TO-220-3
Base Product Number IRF9Z30
Transistor en encapsulado TO-220AB para fácil manejo. Sí
Compatible con los estándares de la industria para su implementación en distintos dispositivos. Sí

Transistor de potencia MOSFET de canal P diseñado para aplicaciones de conmutación y control en equipos de análisis electrónico. Este dispositivo ofrece una resistencia de encendido ultrabaja de 0.14 Ω que minimiza las pérdidas por conducción, permitiendo operación eficiente con corrientes elevadas hasta 18 A. Su encapsulado TO-220AB facilita la integración en diseños de PCB through-hole con disipación térmica directa, resultando ideal para entornos de laboratorio y equipos de prueba como analizadores de circuitos.

Características principales

  • MOSFET canal P con tecnología de óxido metálico
  • Voltaje drenaje-fuente (VDSS): 50 V
  • Corriente continua de drenaje: 18 A @ 25°C
  • Resistencia RDS(on) máxima: 140 mΩ @ 9.3 A, 10 V
  • Disipación de potencia máxima: 74 W
  • Capacitancia de entrada (Ciss): 900 pF @ 25 V
  • Carga de compuerta (Qg): 39 nC @ 10 V
  • Voltaje umbral VGS(th): 4 V máx. @ 250 µA
  • Voltaje compuerta-fuente máximo: ±20 V
  • Rango de temperatura de unión: -55°C ~ 150°C
  • Montaje: Through hole, encapsulado TO-220AB

Especificaciones técnicas

Tipo de FET
P-Channel MOSFET
VDSS
50 V
ID @ 25°C
18 A (TC)
RDS(on) máx.
140 mΩ @ 9.3 A, 10 V
Voltaje de drive
10 V (máx. RDS on, mín. RDS on)
VGS(th) máx.
4 V @ 250 µA
Qg máx. @ VGS
39 nC @ 10 V
VGS máx.
±20 V
Ciss máx. @ VDS
900 pF @ 25 V
Disipación máx.
74 W (TC)
Temperatura operación
-55°C ~ 150°C (TJ)
Encapsulado
TO-220AB, Through hole
