Kit pararrayo KLP-TZ06-PRO Electrodo de cobre 30 amp Diseño delta 72 grados de cobertura Alta conductividad baja resistencia
/ Ahorra 25% Agotado
Marca: LINKEDPRO BY EPCOM
Modelo: KLP-TZ06-PRO
Kit pararrayo KLP-TZ06-PRO Electrodo de cobre 30 amp Diseño delta 72 grados de cobertura Alta conductividad baja resistencia. Este kit incluye un electrodo de cobre con tratamiento electrolítico, filtro equipotencial y un pararrayos de aluminio, ofreciendo alta conductividad y resistencia a terrenos agresivos. Proporciona seguridad a las personas, protegiendo infracciones y equipos eléctricos al disipar la corriente del rayo.
Características
- Alta conductividad y baja resistencia del electrodo
- Resistencia a terrenos agresivos gracias al tratamiento electrolítico
- Diseño delta que optimiza la disipación de corrientes parasitas
- Amortiguación de ruidos y minimización de corrientes de retorno
- Protección directa contra rayos
Beneficios
- Proporciona seguridad a las personas
- Protege infraestructura y equipos eléctricos
- Garantiza la operación de protecciones
- Disipa la corriente del rayo
- Limita sobretensiones transitorias
Aplicaciones
- Sistema de puesta a tierra en instalaciones eléctricas
- Protección de edificios y estructuras contra rayos
- Aterrizaje de equipo y estructuras de telecomunicaciones
- Uso en sistemas eléctricos de alta y baja tensión
- Implementación en proyectos de telecomunicación
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Electrodo fabricado en cobre con tratamiento electrolítico | Sí |
| Fusión de diseño en forma delta para mayor área de contacto | Sí |
| Filtro equipotencial para amortiguar bajas frecuencias | Sí |
| Compuesto reactivador de terreno con minerales conductivos | Sí |
| Pararrayos fabricado en aluminio | Sí |
| Bobina excitadora toroidal y anillo equipotencial | Sí |
| Radio aproximado de cobertura de 72 grados | Sí |
| Corriente máxima del electrodo | 30 Amp |
| Cable de cobre recubierto THW-LS de Calibre 1/0 AWG y Calibre 4 AWG | Sí |
| Cumple con estándares de telecomunicaciones y normas oficiales mexicanas | Sí |
| Normas EIA/TIA J-STD-607-A y BICSI | Sí |
| NOM-022-STPS-2012 y NOM-022-STPS-2015 | Sí |
| NMX-J-549-ANCE-2005 | Sí |
| Incluye componentes como conectores mecánicos y registro de 7 in | Sí |
| Curso básico para selección e implementación de sistemas de protección | Sí |
El cambio climático es uno de los mayores causantes del aumento de la actividad de tormentas y la caída de rayos, y por lo tanto de la aparición de tantos accidentes en instalaciones no protegidas contra descargas atmosféricas.
Descripción:
Electrodo:
Fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.
Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.
Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.
Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.
Pararrayos:
Fabricada en aluminio.
Brinda protección VS impactos directos de rayos a superficies o estructuras.
Proporciona un punto seguro de impacto, ya que la bobina excitadora toroidal y el anillo equipotencial, crean un efecto de ionización (corona) el cual ofrecerá un punto atractivo para el impacto de la descarga atmosférica.
Esta punta conectada al conductor de bajada proporcionará una trayectoria segura al electrodo de puesta a tierra del SEPTE para drenar la corriente del rayo.
Cuenta con un radio aproximado de cobertura de 72 grados.
Aplicaciones:
El sistema de puesta a tierra es la parte primordial de cualquier instalación eléctrica, y tiene como objetivo:
- Proporcionar seguridad a las personas.
- Proteger la infraestructura, equipos eléctricos y electrónicos.
- Proteger instalaciones.
- Garantizar la operación de las protecciones.
- Estabilizar el voltaje.
- Disipar la corriente del rayo.
- Limitar las sobretensiones transitorias. (Picos de Voltaje).
- Drenar cargas estáticas que presentan las masas metálicas respecto a tierra.
Estandares:
Cumple con los estándares de telecomunicaciones, así como las normas oficiales mexicanas.
- EIA/TIA J-STD-607-A y BICSI
- NOM-022-STPS-2012
- NOM-022-STPS-2015
- NMX-J-549-ANCE-2005

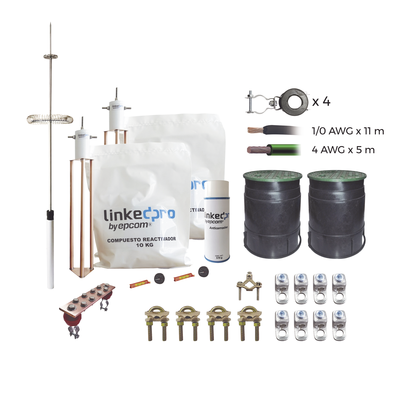

Incluye los siguientes componentes:
| SISTEMA DE PROTECCIÓN ATMOSFÉRICA (PARARRAYOS) | |||
| Cant | U | Modelo | Descripción |
| 1 | Pza. | LP-DIPOLO-ALU | Punta Pararrayo Tipo Dipolo Corona en Aluminio |
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 3 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-ANTICORROSIVO | Spray de Protección Anticorrosiva y Dieléctrica |
| 4 | Pza. | LP-AISLADOR-UNI | Aislador Bajada de Pararrayos en Torre. |
| 11 | m | SLY343-BLK | Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro |
| SISTEMA DE TIERRAS FÍSICAS PARA ATERRIZAJE DE EQUIPO Y ESTRUCTURAS | |||
| Cant | U | Modelo | Descripción |
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 5 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-CTZ-114 | Conector para Tubo de hasta 1 1/4' a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ |
| 1 | Pza. | LP-BU-TZ | Barra de Unión Instalación en Torre |
| 5 | m | SLY287-GRN | Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde |
Curso básico para selección e implementación de sistemas de protección
