Kit pararrayo KLP-TZ18-PRO cobre electrolítico corriente máxima 30 amp diseño delta disipación de corrientes
/ Ahorra 19% Agotado
Marca: LINKEDPRO BY EPCOM
Modelo: KLP-TZ18-PRO
Kit Pararrayo KLP-TZ18-PRO de LINKEDPRO, ideal para instalaciones de hasta 18 m de altura. Fabricado en cobre con tratamiento electrolítico, soporta una corriente máxima de 30 Amp. Su diseño en forma delta maximiza la disipación de corrientes parásitas y ofrece una cobertura de 72 grados. Incluye conectores mecánicos para cables de diversos calibres y registro de acceso a pruebas. Compuesto por cables THW-LS y spray anticorrosivo para asegurar una larga duración y cumplimiento con estándares de seguridad.
Características
- Electrodo de cobre con mayor conductividad y durabilidad
- Diseño en forma delta para mejor disipación de corrientes parasitas
- Filtro equipotencial para minimizar ruidos y cargar estáticas
- Protección contra impactos directos de rayos a superficies
- Efecto de ionización para atraer descargas atmosféricas
Beneficios
- Garantiza la seguridad de las personas ante descargas eléctricas
- Protege la infraestructura y equipos eléctricos
- Prolonga la vida útil de los dispositivos electrónicos
- Estabiliza la operación de las protecciones eléctricas
- Disipa con eficacia la corriente de rayo
Aplicaciones
- Sistema de protección atmosférica en instalaciones eléctricas
- Uso industrial para proteger maquinaria y equipos contra descargas
- Instalaciones en edificios y estructuras expuestas a tormentas y rayos
- Proyectos de telecomunicaciones asegurando la integridad del sistema eléctrico
- Aplicaciones en áreas comerciales y residenciales para seguridad eléctrica
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Material | Cobre con tratamiento electrolítico |
| Electrodo | Corriente máxima de 30 Amp. |
| Punta Pararrayo | Fabricada en aluminio |
| Cobertura | Radio de aproximadamente 72 grados |
| Conectores | Mecánicos Tipo Zapata para bornes de 1/2" a cable de Cal. 4 a 2/0 AWG |
| Conectores Tipo Perro para varilla de 5/8" a cable calibre 4 a 2/0 AWG | Sí |
| Registro | 7" para acceso a pruebas y revisión de electrodo |
| Cable | Cobre recubierto THW-LS calibre 1/0 AWG 19 hilos color negro |
| Cable | Cobre recubierto THW-LS calibre 4 AWG 19 hilos color verde |
| Incluye spray anticorrosivo y dieléctrico | Sí |
| Cumple con estándares | EIA/TIA J-STD-607-A, NOM-022-STPS-2012, NOM-022-STPS-2015, NMX-J-549-ANCE-2005 |
| Incluye curso básico para selección e implementación de sistemas de protección | Sí |
| Componentes detallados para montaje completo del sistema | Sí |
| Anticorrosivo para prolongar la vida útil de las partes metálicas | Sí |
El cambio climático es uno de los mayores causantes del aumento de la actividad de tormentas y la caída de rayos, y por lo tanto de la aparición de tantos accidentes en instalaciones no protegidas contra descargas atmosféricas.
Descripción
Electrodo
- Fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.
- Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.
- Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.
- Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.
Pararrayos
- Fabricado en aluminio.
- Brinda protección VS impactos directos de rayos a superficies o estructuras.
- Proporciona un punto seguro de impacto, ya que la bobina excitadora toroidal y el anillo equipotencial, crean un efecto de ionización (corona) el cual ofrecerá un punto atractivo para el impacto de la descarga atmosférica.
- Esta punta conectada al conductor de bajada proporcionará una trayectoria segura al electrodo de puesta a tierra del SEPTE para drenar la corriente del rayo.
- Cuenta con un radio aproximado de cobertura de 72 grados.
Aplicaciones
El sistema de puesta a tierra es la parte primordial de cualquier instalación eléctrica, y tiene como objetivo:
- Proporcionar seguridad a las personas.
- Proteger la infraestructura, equipos eléctricos y electrónicos.
- Proteger instalaciones.
- Garantizar la operación de las protecciones.
- Estabilizar el voltaje.
- Disipar la corriente del rayo.
- Limitar las sobretensiones transitorias. (Picos de Voltaje).
- Drenar cargas estáticas que presentan las masas metálicas respecto a tierra.
Estandares
Cumple con los estándares de telecomunicaciones, así como las normas oficiales mexicanas.
- EIA/TIA J-STD-607-A y BICSI
- NOM-022-STPS-2012
- NOM-022-STPS-2015
- NMX-J-549-ANCE-2005

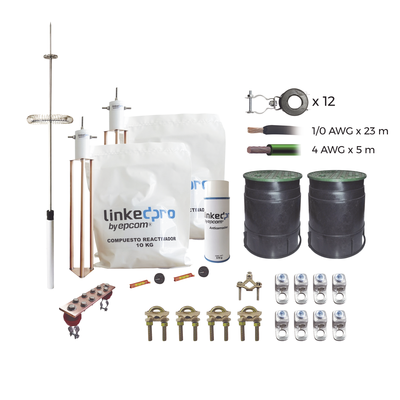

Incluye los siguientes componentes
| Cant | U | Modelo | Descripción |
|---|---|---|---|
| SISTEMA DE PROTECCIÓN ATMOSFÉRICA (PARARRAYOS) | |||
| 1 | Pza. | LP-DIPOLO-ALU | Punta Pararrayo Tipo Dipolo Corona en Aluminio |
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 3 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-ANTICORROSIVO | Spray de Protección Anticorrosiva y Dieléctrica |
| 12 | Pza. | LP-AISLADOR-UNI | Aislador Bajada de Pararrayos en Torre. |
| 23 | m | SLY343-BLK | Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro |
| SISTEMA DE TIERRAS FÍSICAS PARA ATERRIZAJE DE EQUIPO Y ESTRUCTURAS | |||
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 5 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-CTZ-114 | Conector para Tubo de hasta 1 1/4' a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ |
| 1 | Pza. | LP-BU-TZ | Barra de Unión Instalación en Torre |
| 5 | m | SLY287-GRN | Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde |
