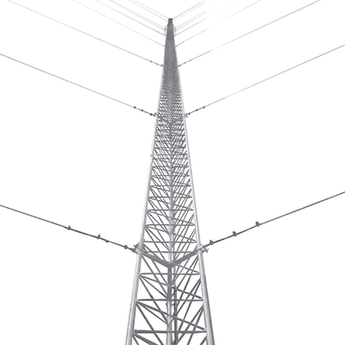

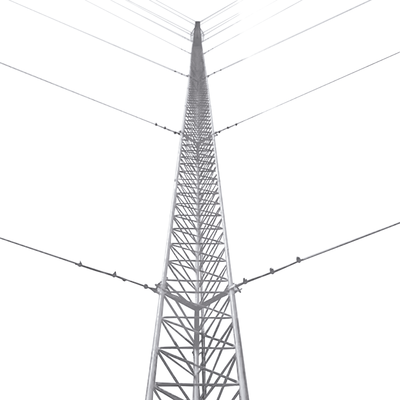

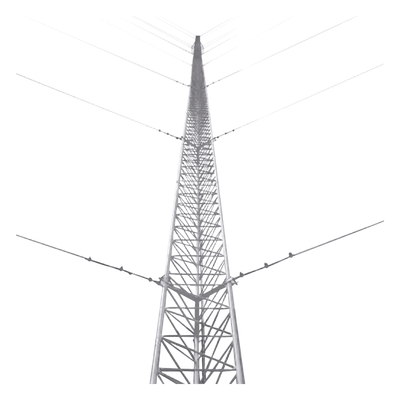

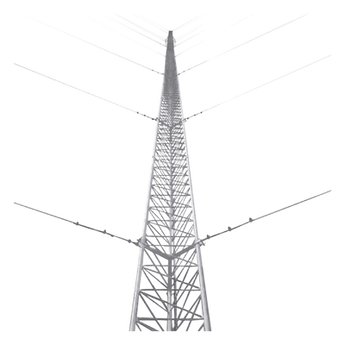

Torre arriostrada KTZ-35E-033 altura 33 m carga 350 kg resistencia viento 200 km/hr galvanizado electrolítico libre de corrosión gran elevación a bajo costo
/ Ahorra 25%
Marca: SYSCOM TOWERS
Modelo: KTZ-35E-033
Torre Arriostrada KTZ-35E-033 altura 33 m carga 350 kg resistencia viento 200 km/hr galvanizado electrolítico libre de corrosión, 11 tramos de 35 cm, alta durabilidad y seguridad para instalaciones en intemperie.
Características
- Elaborado bajo normativa ISO 9001:2015
- Gran elevación a bajo costo
- 100%25 inspección de ensamble tramo a tramo
- Galvanizado por electrolisis de acuerdo a normativa ASTM B-633
- Ideal para zonas secas libre de corrosión
Beneficios
- Aumenta la seguridad y durabilidad en instalaciones expuestas al clima
- Facilita la instalación debido a su diseño modular
- Reduce riesgos de corrosión gracias a su tratamiento de galvanizado
- Permite soportar condiciones climáticas adversas
- Ofrece un rendimiento óptimo a un bajo costo
Aplicaciones
- Uso en intemperie en zonas desérticas o de baja humedad
- Instalaciones de telecomunicaciones
- Infraestructura para sistemas de pararrayos
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Carga Axial Máxima | 350 Kg |
| Altura | 33 metros (11 tramos) |
| Resistencia al viento | 200 km/hr |
| Protección anticorrosiva | Galvanizado Electrolítico (ASTM B-633) |
| Incluye 11 tramos de 35 cm de ancho | Sí |
| Modelo STZ35 | Tramo de torre de 35 cm de ancho de cara. |
| Modelo SCZ35P | Copete de torre de 35 cm con opresor para pararrayo. |
| Modelo SBZ35 | Base para torre de 35 cm. |
| Modelo SAB45 | Ancla para base 35/45 de torre. |
| Modelo SJB35 | Brida de sujeción de Retenida. |
| Modelo SAZ45 | Ancla de piso para Retenida. |
| Modelo CUELLO-14-HDG | Cuello para cable de retenida |
| Modelo NUDO-316-FJG | Abrazadera tipo perro de 3/16". |
| No incluye cable de retenida (se recomiendan 420 metros de retenida de 3/16" o diámetros superiores) | Sí |
| No incluye tensores (se recomiendan 12 tensores de 5/8" x 9") | Sí |
| Uso de accesorios incorrectos anula la garantía del equipo | Sí |
| Se recomienda el uso de un sistema de señalización/iluminación según normativa | Sí |
| El sistema de tierra física y pararrayos básico son recomendados, pero no incluidos | Sí |
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
- Ideal para zonas secas libre de corrosión
Características Físicas
- Carga Axial Máxima: 350 Kg
- Altura: 33 metros (11 tramos)
- Resistencia al viento: 200 km/hr
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
- Aplicación: Intemperie (Zonas desérticas o baja humedad)
Componentes del Kit
| Cantidad | Modelo | Descripción |
|---|---|---|
| 11 | STZ35 | Tramo de torre de 35 cm de ancho de cara |
| 1 | SCZ35P | Copete de torre de 35 cm con opresor para pararrayo |
| 1 | SBZ35 | Base para torre de 35 cm |
| 1 | SAB45 | Ancla para base 35/45 de torre |
| 4 | SJB35 | Brida de sujeción de Retenida |
| 3 | SAZ45 | Ancla de piso para Retenida |
| 24 | CUELLO-14-HDG | Cuello para cable de retenida |
| 72 | NUDO-316-FJG | Abrazadera tipo perro de 3/16' |
No incluye cable de retenida. Se recomiendan 420 metros de retenida de 3/16' (SRET-474-CAM o SRET-316-DA ) o diámetros superiores.
No incluye Tensores. Se recomiendan 12 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810 |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 2 | S-GULV | Guía para línea |
| 36 | SRET-338CAM | Cable de 3/8' |
| 6 | NUDO-38FJG | Nudo forjado 3/8' |
| 2 | CUELLO-38-HDG | Cuello 3/8' |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel |
| 1 | S610 | Registro plástico chico |
| 1 | ANTIOX | Aerosol para protección de terminales |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 22 | TGAC114 | Aislador para torre |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
