Kit de torre arriostrada KTZ-35G-021 350 kg 21 m 200 km/h elaborado bajo normativa iso 9001:2015 galvanizado por inmersión en caliente
/ Ahorra 25%
Marca: SYSCOM TOWERS
Modelo: KTZ-35G-021

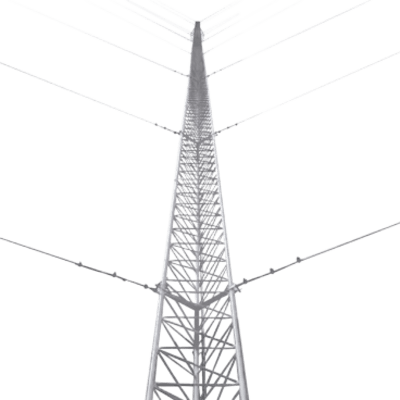

Kit de torre arriostrada KTZ-35G-021 350 kg 21 m 200 km/h, elaborado bajo normativa ISO 9001:2015. Este kit presenta una carga axial máxima de 350 Kg, una altura de 21 metros (7 tramos) y una resistencia al viento de 200 km/h. Su diseño permite una gran elevación a bajo costo, garantizando protección óptima contra la corrosión.
Características
- Elaborado bajo normativa ISO 9001:2015.
- Gran elevación a bajo costo.
- 100%25 inspección de ensamble tramo-tramo.
- Galvanizado por inmersión en caliente según NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
Beneficios
- Protección óptima contra la corrosión.
- Estructura robusta ideal para condiciones climatológicas adversas.
- Fácil instalación con componentes específicos incluidos.
- Durabilidad y larga vida útil gracias a los materiales usados.
- Cumple con normativas de calidad y seguridad.
Aplicaciones
- Uso en intemperie en zonas húmedas.
- Instalaciones en áreas industriales.
- Soporte para sistemas de señalización e iluminación.
- Base para estructuras de telecomunicaciones.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Carga Axial Máxima | 350 Kg. |
| Altura | 21 metros (7 tramos). |
| Resistencia al viento | 200 km/h. |
| No incluye cable de retenida, se recomiendan 215 metros de retenida de 3/16" (SRET-474-CAM o SRET-316-DA) o diámetros superiores. | Sí |
| No incluye tensores, se recomiendan 9 tensores de 5/8" x 9" (TEN5/8X9OGJ o TEN5/8X9OQJ). | Sí |
| Uso de accesorios no autorizados anula la garantía. | Sí |
| Incluye componentes específicos | 7 tramos, 1 copete, 1 base, 1 ancla, 3 bridas, 3 anclas de piso, 18 cuellos, 54 abrazaderas. |
Características Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
Características Físicas:
- Carga Axial Máxima: 350 Kg.
- Altura: 21 metros (7 tramos).
- Resistencia al viento: 200 km /hr.
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
- Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes:
No incluye cable de retenida. Se recomiendan 215 metros de retenida de 3/16' (SRET-474-CAM o SRET-316-DA ) o diámetros superiores.
No incluye Tensores. Se recomiendan 9 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
Accesorios complementarios (No incluidos):
Sistema de Señalización/Iluminación (No incluido):
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido):
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido):
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
DIAGRAMA de conexión de Tierra Física + Pararrayo
Recomendaciones:
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
