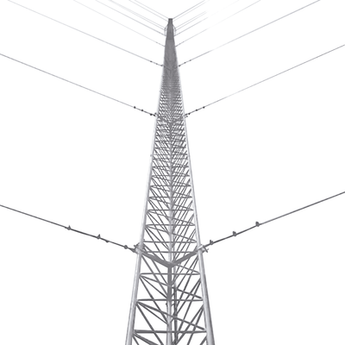

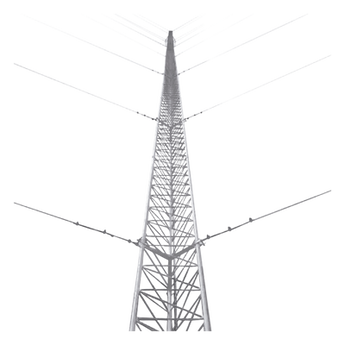

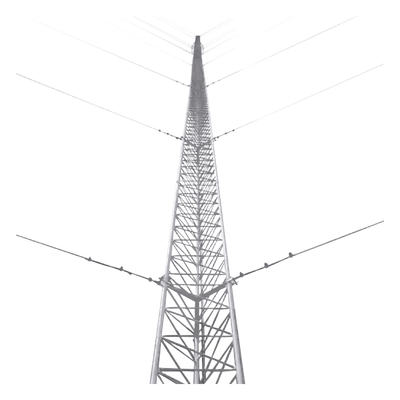

Kit de torre arriostrada KTZ-35G-036 altura 36 m 350 kg 200 km/hr galvanizado 100% inspección ideal para zonas costeras
/ Ahorra 25%
Marca: SYSCOM TOWERS
Modelo: KTZ-35G-036
Kit de torre arriostrada KTZ-35G-036 de altura 36 m, carga axial máxima de 350 Kg y resistencia al viento de 200 km/hr. Con protección anticorrosiva mediante galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008). No solo es un sistema de gran elevación y bajo costo, sino que también está elaborado bajo la normativa ISO 9001:2015, ideal para zonas costeras y ambientes industriales.
Características
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100%25 Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
Beneficios
- Proporciona una estructura fiable y resistente ante condiciones climáticas adversas.
- Reduce costos operativos al ser de bajo mantenimiento gracias a su protección anticorrosiva.
- Facilita la instalación y el ensamble en sitios de difícil acceso.
- Soporta altas cargas, lo que permite el uso en aplicaciones industriales exigentes.
Aplicaciones
- Instalación en intemperie (Zonas Húmedas)
- Uso en zonas costeras con alta humedad.
- Aplicaciones industriales que requieren torres de gran elevación.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Carga Axial Máxima | 350 Kg. |
| Altura | 36 metros (12 tramos). |
| Resistencia al viento | 200 km/hr. |
| Protección anticorrosiva | Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008). |
| Incluye 12 tramos de torre de 35 cm de ancho de cara. | Sí |
| No incluye cable de retenida, se recomiendan 450 metros de retenida de 3/16" (SRET-474-CAM o SRET-316-DA). | Sí |
| No incluye tensores, se recomiendan 12 tensores de 5/8" x 9" (TEN5/8X9OGJ o TEN5/8X9OQJ). | Sí |
| Cualquier adaptación adicional es responsabilidad del instalador y puede anular la garantía del equipo. | Sí |
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
Características Físicas
- Carga Axial Máxima: 350 Kg.
- Altura: 36 metros (12 tramos).
- Resistencia al viento: 200 km/hr.
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
- Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes
| Cantidad | Modelo | Descripción |
|---|---|---|
| 12 | STZ35G | Tramo de torre de 35 cm de ancho de cara. |
| 1 | SCZ35PG | Copete de torre de 35 cm con opresor para pararrayo. |
| 1 | SBZ35G | Base para torre de 35 cm. |
| 1 | SAB45G | Ancla para base 35/45 de torre. |
| 4 | SJB35G | Brida de sujeción de Retenida. |
| 3 | SAZ45G | Ancla de piso para Retenida. |
| 24 | CUELLO-14-HDG | Cuello para cable de retenida |
| 72 | NUDO-316-FJG | Abrazadera tipo perro de 3/16'. |
No incluye cable de retenida. Se recomiendan 450 metros de retenida de 3/16' (SRET-474-CAM o SRET-316-DA) o diámetros superiores.
No incluye Tensores. Se recomiendan 12 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación No incluido
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810. |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida No incluido
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 2 | S-GULV | Guía para línea |
| 39 | SRET-338CAM | Cable de 3/8' |
| 6 | NUDO-38FJG | Nudo forjado 3/8' |
| 2 | CUELLO-38-HDG | Cuello 3/8' |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador. |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención. |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella No incluido
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico. |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre No incluido
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel. |
| 1 | S610 | Registro plástico chico. |
| 1 | ANTIOX | Aerosol para protección de terminales. |
| 3 | TGCR11 | Conector de Ojo. |
| 2 | TGAB18 | Conector para Varilla. |
| 24 | TGAC114 | Aislador para torre. |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0
