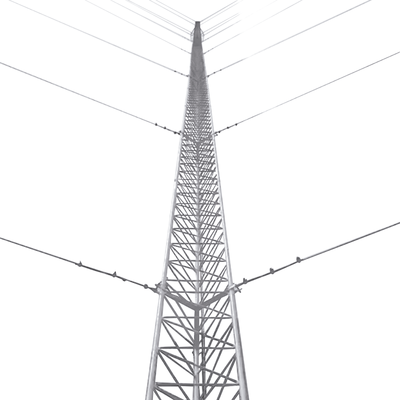

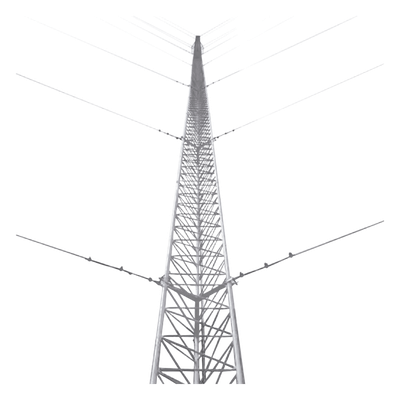

Kit de torre arriostrada KTZ-45E-051 altura 51 m carga 500 kg resistencia al viento 200 km/hr galvanizado electrolítico ideal para zonas secas bajo costo 100% inspección
/ Ahorra 20%
Marca: SYSCOM TOWERS
Modelo: KTZ-45E-051
Kit de torre arriostrada KTZ-45E-051 con altura de 51 m, carga máxima de 500 kg y resistencia al viento de 200 km/hr. Fabricado con galvanizado electrolítico (AST B-633), este modelo cumple con la normativa ISO 9001:2015. Ofrece gran elevación a bajo costo y 100%25 inspección de ensamble tramo a tramo. Ideal para zonas secas con alta seguridad y soporte sólido.
Características
- Gran elevación a bajo costo
- 100%25 Inspección de ensamble tramo - tramo
- Galvanizado por electrólisis de acuerdo a normativa ASTM B-633
- Ideal para zonas secas libres de corrosión
- Consulta de componentes incluidos en la instalación
Beneficios
- Alta seguridad debido a la inspección rigurosa en ensamble
- Prevención efectiva contra corrosión por galvanizado
- Soporte sólido para estructuras en zonas secas
- Facilidad de instalación con componentes estandarizados
- Optimización de costos gracias a su diseño económico
Aplicaciones
- Uso en intemperie en zonas desérticas o de baja humedad
- Instalación de sistemas de señalización y iluminación
- Integración con sistemas de pararrayos y tierras físicas
- Construcción de torres de telecomunicaciones
- Instalación de paneles solares
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Carga Axial Máxima | 500 Kg |
| Altura | 51 metros (17 tramos) |
| Resistencia al viento | 200 km/hr |
| Protección anticorrosiva | Galvanizado Electrolítico (AST B-633) |
| Aprobación bajo normativa ISO 9001 | 2015 |
| No incluye cable de retenida, se recomiendan 780 metros de retenida de 1/4" (SRET-635-CAM) o diámetros superiores | Sí |
| No incluye tensores, se recomiendan 18 tensores de 5/8" x 9" (TEN5/8X9OGJ o TEN5/8X9OQJ) | Sí |
| El no utilizar accesorios de instalación recomendados se considera pérdida de garantía | Sí |
| El uso de sistemas de protección contra caídas es obligatorio según la NOM-009 | Sí |
| Se recomienda un plan de mantenimiento periódico para revisión de tensiones y ajustes | Sí |
| Es necesario implementar estudios de esfuerzos en caso de cargas excéntricas en la torre | Sí |
Características Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
- Ideal para zonas secas libres de corrosión
Características Físicas:
- Carga Axial Máxima: 500 Kg
- Altura: 51 metros (17 tramos)
- Resistencia al viento: 200 km/hr
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
- Aplicación: Intemperie (Zonas desérticas o baja humedad)
Incluye los siguientes componentes:
| Cantidad | Modelo | Descripción |
|---|---|---|
| 17 | STZ45 | Tramo de torre de 45 cm de ancho de cara |
| 1 | SCZ45 | Copete de torre de 45 cm con opresor para pararrayo |
| 1 | SBZ45 | Base para torre de 45 cm |
| 1 | SAB45 | Ancla para base de torre 35/45 |
| 6 | SJB45 | Brida de sujeción de Retenida |
| 3 | SAZ45 | Ancla de piso para Retenida |
| 3 | SAZ60G | Ancla de piso para Retenida tipo Paleta |
| 36 | CUELLO-14-HDG | Cuello para cable de retenida |
| 108 | NUDO-14-FJG | Abrazadera tipo perro de 1/4' |
No incluye cable de retenida. Se recomiendan 780 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 18 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
Accesorios complementarios (No incluidos):
Sistema de Señalización/Iluminación (No incluido):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810 |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco
Sistema de línea de vida (No incluido):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 3 | S-GULV | Guía para línea |
| 54 | SRET-338CAM | Cable de 3/8' |
| 6 | NUDO-38FJG | Nudo forjado 3/8' |
| 2 | CUELLO-38-HDG | Cuello 3/8' |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel |
| 1 | S610 | Registro plástico chico |
| 1 | ANTIOX | Aerosol para protección de terminales |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 34 | TGAC114 | Aislador para torre |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
DIAGRAMA de conexión de Tierra Física + Pararrayo
Recomendaciones:
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
