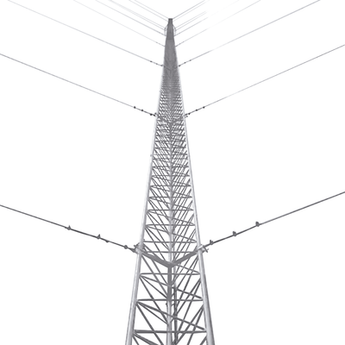

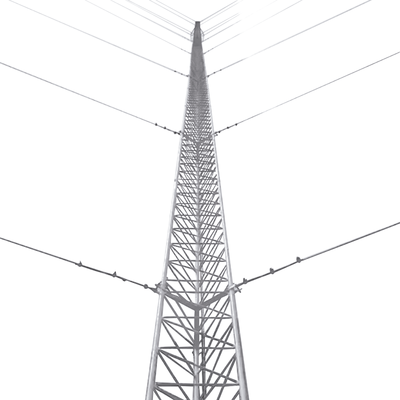

Torre arriostrada KTZ-45G-015 15m 500kg 200km/h galvanizado
/ Ahorra 26%
Marca: SYSCOM TOWERS
Modelo: KTZ-45G-015
Presentamos la Torre Arriostrada KTZ-45G-015 de 15 m de altura, ideal para aplicaciones en redes de comunicación y áreas industriales. Su carga axial máxima es de 500 Kg y soporta hasta 200 km/hr de resistencia al viento. Esta estructura está galvanizada por inmersión en caliente, garantizando una excelente protección anticorrosiva. Diseñada bajo norma ISO 9001:2015, representa una solución de gran elevación a bajo costo, asegurando durabilidad y funcionalidad.
Características
- Producto elaborado bajo normativa ISO 9001:2015
- Gran elevación a bajo costo
- 100%25 inspección de ensamble tramo a tramo
- Ideal para zonas costeras de alta humedad o áreas industriales
Beneficios
- Durabilidad garantizada gracias al galvanizado que previene la corrosión
- Aumenta la seguridad en instalaciones en zonas expuestas a condiciones adversas
- Cumple con normativas internacionales que aseguran un estándar de calidad
- Reduce costos a largo plazo debido a su resistencia y calidad de materiales
Aplicaciones
- Ideal para montaje de torres de comunicaciones
- Uso en áreas industriales con alta humedad
- Instalaciones en zonas costeras
- Proyectos que requieren estructuras de soporte robustas en intemperie
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Carga Axial Máxima | 500 Kg |
| Altura | 15 metros (5 tramos) |
| Resistencia al viento | 200 km/hr |
| Protección anticorrosiva | Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008) |
| No incluye cable de retenida; se recomienda un total de 115 metros de retenida de 1/4" | Sí |
| No incluye tensores; se recomiendan 6 tensores de 5/8" x 9" | Sí |
| Uso de accesorios no incluidos puede resultar en la pérdida de garantía | Sí |
| Se requieren sistemas de señalización/iluminación que cumplan con normas específicas | pintado en 7 franjas de igual tamaño, 4 en tono naranja-rojizo y 3 en blanco |
| Se recomienda la instalación profesional para garantizar seguridad y funcionalidad. | Sí |
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
- Ideal para zonas costeras de alta humedad o áreas industriales
Características Físicas
- Carga Axial Máxima: 500 Kg
- Altura: 15 metros (5 tramos)
- Resistencia al viento: 200 km/hr
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
- Aplicación: Intemperie (Zonas Húmedas)
Incluye los siguientes componentes
| Cantidad | Modelo | Descripción |
|---|---|---|
| 5 | STZ45G | Tramo de torre de 45 cm de ancho de cara |
| 1 | SCZ45G | Copete de torre de 45 cm con opresor para pararrayo |
| 1 | SBZ45G | Base para torre de 45 cm |
| 1 | SAB45G | Ancla para base de torre 35/45 |
| 2 | SJB45G | Brida de sujeción de Retenida |
| 3 | SAZ45G | Ancla de piso para Retenida |
| 12 | CUELLO-14-HDG | Cuello para cable de retenida |
| 36 | NUDO-14-FJG | Abrazadera tipo perro de 1/4' |
No incluye cable de retenida. Se recomiendan 115 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 6 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810 |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 1 | S-GULV | Guía para línea |
| 18 | SRET-338CAM | Cable de 3/8' |
| 6 | NUDO-38FJG | Nudo forjado 3/8' |
| 2 | CUELLO-38-HDG | Cuello 3/8' |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel |
| 1 | S610 | Registro plástico chico |
| 1 | ANTIOX | Aerosol para protección de terminales |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 10 | TGAC114 | Aislador para torre |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA
