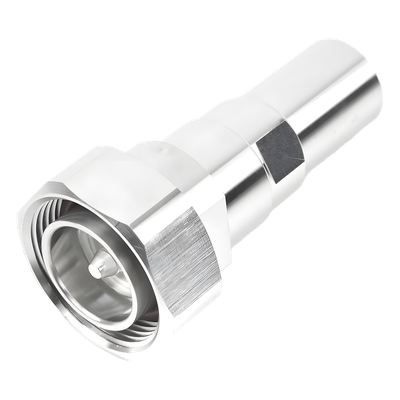

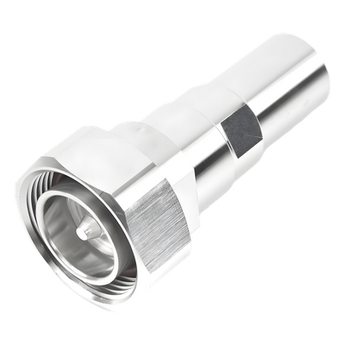

Conector din 7-16 macho L4TDM-PSA 50 ω 1.1 kw 8800 mhz Conector din 7-16 macho L4TDM-PSA 50 ω 1.1 kw 8800 mhz
L4TDMPSA-FRENTE-p L4TDMPSA-FRENTE-p
L4TDMPSA-LAT-IZQ-p L4TDMPSA-LAT-IZQ-p
L4TDMPSA-LAT-DER-p L4TDMPSA-LAT-DER-p
Conector din 7-16 macho L4TDM-PSA 50 ω 1.1 kw 8800 mhz
L4TDMPSA-FRENTE-p
L4TDMPSA-LAT-IZQ-p
L4TDMPSA-LAT-DER-p
L4TDM-PSA

Conector din 7-16 macho L4TDM-PSA 50 ω 1.1 kw 8800 mhz diseño seguro alta efectividad

$ 807.89 $ 761.26
Ahorra 6%

Marca: ANDREW / COMMSCOPE

Modelo: L4TDM-PSA

45 unidades disponibles

Conector DIN 7-16 Macho L4TDM-PSA de ANDREW / COMMSCOPE. Diseño seguro y alta efectividad con 50 Ω de impedancia. Operación hasta 8800 MHz, 1.1 kW a 900 MHz. Pérdida de inserción típica de 0.05 dB y efectividad de blindaje de -110 dB. Ideal para telecomunicaciones.

Características

  • Diseño de conector macho DIN 7-16 para conexiones seguras
  • Capaz de operar en altas frecuencias hasta 8800 MHz
  • Excelente capacidad de manejo de potencia
  • Baja pérdida de inserción para una mejor eficiencia
  • Alta efectividad de blindaje para minimizar interferencias

Beneficios

  • Facilita conexiones rápidas y confiables en aplicaciones de telecomunicaciones
  • Permite operaciones en un amplio rango de frecuencias
  • Aumenta la eficiencia general del sistema de comunicación
  • Reduce la distorsión de la señal gracias a su baja pérdida de inserción
  • Protege contra interferencias externas gracias a su alta efectividad de blindaje

Aplicaciones

  • Uso en sistemas de transmisión y recepción de señales de RF
  • Integración en equipos de telecomunicaciones de alta potencia
  • Aplicaciones en tecnología de microondas
  • Instalaciones en torres de comunicación y antenas
  • Conexiones en redes de cableado de 50 Ω
Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

Tipo Conector DIN 7-16 Macho
Impedancia 50 Ω
Frecuencia de operación (banda) 0 – 8800 MHz
Poder promedio 1.1 kW @ 900 MHz
Pico de potencia, máximo 40.00 kW
Pérdida de inserción, típica 0.05 dB
Efectividad de blindaje -110 dB
Compatible con cables LDF4-50A y LP-450A Sí
Ideal para entornos industriales y comerciales que requieren alta confiabilidad Sí

Características Principales

  • Conector DIN 7-16 macho para LDF4-50A
  • Impedancia de 50 ohmios para estabilidad óptima
  • Frecuencia de operación hasta 8800 MHz
  • Potencia promedio: 1.1 kW a 900 MHz
  • Pérdida de inserción: típicas 0.05 dB
Especificaciones Eléctricas
  • Impedancia: 50 Ω
  • Frecuencia de operación: 0 – 8800 MHz
  • Potencia promedio: 1.1 kW @ 900 MHz
  • Pico de potencia: 40.00 kW
  • Pérdida de inserción: 0.05 dB
  • Efectividad de blindaje: -110 dB
  • 3er Orden IMD: -120 dBm @ 910 MHz
  • Voltaje RF Máximo: 1415.00 Vrms
  • Voltaje de prueba DC: 4000 V
  • Resistencia contacto exterior: ≤1.50 mΩ
  • Resistencia contacto interior: ≤0.80 mΩ
  • Resistencia de aislamiento: ≥5000 MΩ
Especificaciones Mecánicas
  • Tipo de conexión: Recto
  • Marca: HELIAX® | Positive Stop™
  • Diámetro: 34.60 mm (1.36 in)
  • Longitud: 68.67 mm (2.70 in)
  • Peso: 120.09 g (0.26 lb)
  • Material contacto exterior: Recubrimiento Trimetal
  • Material contacto interior: Plata
  • Durabilidad conexión: 25 ciclos
  • Durabilidad interfaz: 500 ciclos
  • Fuerza de retención: 890 N | 200 lbf
  • Par de retención: 5.42 N·m | 48.00 in lb
  • Fuerza de inserción: 200.17 N | 45.00 lbf
Especificaciones Ambientales
  • Rango de temperatura: -55 °C a +85 °C
  • Almacenamiento: -55 °C a +85 °C
  • Profundidad de inmersión: 1 m
  • Protección IP: IP68 (Inmersión) y IP66 (Chorro de agua)
  • Prueba de vibración: IEC 60068-2-6
  • Prueba de choque térmico: MIL-STD-202F, Method 107G
  • Prueba de corrosión: MIL-STD-1344A, Method 1001.1
Cumplimiento Normativo
  • RoHS: 2011/65/EU Compliant by Exemption
  • China RoHS: SJ/T 11364-2006 Above MCV
  • ISO 9001:2008: Sistema de gestión de calidad
Return Loss/VSWR
  • 45–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
  • 1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
  • 2200–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
  • 3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
  • 4010–6000 MHz: VSWR 1.11 | Return Loss 26.00 dB
  • 6010–8000 MHz: VSWR 1.15 | Return Loss 23.00 dB
