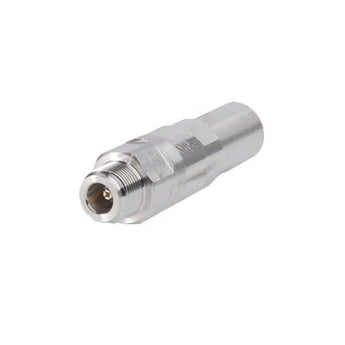

L4TNF-PS
Conector tipo n embra L4TNF-PS 50 ohm 0-8800 mhz asegura calidad de transmisión instalación rápida
/ Agotado
Marca: ANDREW / COMMSCOPE
Modelo: L4TNF-PS
Conector tipo N embra L4TNF-PS 50 ohm 0-8800 MHz asegura calidad de transmisión e instalación rápida. Este conector recto, marca HELIAX®|Positive Stop™, permite conexiones seguras con una resistencia de contacto máximo de 0.30 mOhm y un voltaje de operación de 707V. Su diseño optimiza el rendimiento eléctrico y agiliza la instalación al no requerir herramientas especiales.
Características
- Seguros, infalible, no requiere herramientas especiales para su conexión
- Facilita la conexión del conector
- Asegura una excelente calidad de transmisión RF
- Se aprieta por completo en menos de una rotación
- Verificación visual y mecánica del ajuste
Beneficios
- Instalación sin necesidad de herramientas especializadas, lo que ahorra tiempo
- Conexiones seguras y confiables que garantizan un rendimiento óptimo
- Mejora la calidad de transmisión RF
- Reduce errores durante la instalación gracias a la verificación mecánica
- Prolonga la durabilidad del conector debido a su diseño robusto
Aplicaciones
- Utilizado en sistemas de telecomunicaciones
- Ideal para aplicaciones de RF en redes celulares
- Conectores para equipos de transmisión de datos
- Aplicaciones en entornos industriales
- Uso en instalaciones de antenas y dispositivos de comunicación
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Tarjeta de Débito / Crédito
Meses sin intereses
Meses con intereses
Depósito Bancario
Mercado Pago
Tarjetas
Saldo en cuenta
Meses sin intereses
Depósito en OXXO
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
Estafeta
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
Fedex
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
PaqueteExpress
| Nacional | Hasta 5 días hábiles | Gratis |
DHL
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Interfaz | N Hembra |
| Tipo de cuerpo | Recto |
| Marca | HELIAX®|Positive Stop™ |
| Ángulo de montaje | derecho |
| Conector de impedancia | 50 ohm |
| Banda de frecuencia de operación | 0 – 8800 MHz |
| Impedancia de cable | 50 ohm |
| 3rd Order IMD, típica | -116 dBm @ 910 MHz |
| 3rd Order IMD Método de prueba | Dos +43 dBm carriers |
| RF voltaje máximo de operación (vrms) | 707.00 V |
| Voltaje de prueba CD | 2000 V |
| Resistencia de contacto externo, máximo | 0.30 mOhm |
| Resistencia de contacto interno, máximo | 2.00 mOhm |
| Resistencia de aislamiento, mínimo | 5000 MOhm |
| Poder promedio | 0.6 kW @ 900 MHz |
| Peak Power, Máximo | 10.00 kW |
| Insertion loss, típica | 0.05 dB |
| Efectividad del aislante (blindaje) | -130 dB |
| Método de acoplamiento del contacto externo | Ring-flare |
| Método de acoplamiento del contacto interno | Captivated |
| Enchapado del contacto externo | Trimetal |
| Enchapado del contacto interno | Plata |
| Durabilidad del acoplado | 25 ciclos |
| Durabilidad de la interfaz | 500 ciclos |
| Método durabilidad de la interfaz | IEC 61169-16 |
| Conector de fuerza de retención | 890 N | 200 lbf |
| Conector de esfuerzo de torsión | 5.42 N-m | 48.00 in lb |
| Fuerza de inserción | 66.72 N | 15.00 lbf |
| Método de inserción | MIL-C-39012C-3.12, 4.6.9 |
| Tamaño nominal | 1/2 in |
| Diámetro | 22.40 mm | 0.88 in |
| Longitud | 73.48 mm | 2.89 in |
| Peso | 89.63 g | 0.20 lb |
| Diseñado para cumplir con estándares de altas exigencias | Sí |
| Compatible con otras soluciones de interconexión de RF | Sí |
Conectores Positive Stop™
• Seguros, infalible, no requiere herramientas especiales para su conexión
• Facilite la conexión del conector y asegure una excelente calidad de transmisión RF line performance con Stop Connectors positivos de Andrew.
⃠No requiere herramientas especiales
⃠Se aprieta por completo en menos de una rotación
⃠Verificación visual y mecánica del ajuste
⃠Mecanismo de sellado integrado
⃠Instalación mas rapida y sencilla
⃠Excelente rendimiento eléctrico
ESPECIFICACIONES
Especificaciones Generales
⃠Interfaz: N Hembra
⃠Tipo de cuerpo: Recto
⃠Marca: HELIAX®|Positive Stop™
⃠Angulo de montaje: derecho
Especificaciones Eléctricas
⃠Conector de impedancia: 50 ohm
⃠Banda de frecuencia de operación: 0 – 8800 MHz
⃠Impedancia de cable: 50 ohm
⃠3rd Order IMD, tipica: -116 dBm @ 910 MHz
⃠3rd Order IMD Metodo de prueba Dos +43 dBm carriers
⃠RF voltaje máximo de operación (vrms): 707.00 V
⃠Voltaje de prueba CD: 2000 V
⃠Resistencia de contacto externo, máximo: 0.30 mOhm
⃠Resistencia de contacto interno, máximo: 2.00 mOhm
⃠Resistencia de aislamiento, minimo: 5000 MOhm
⃠Poder promedio: 0.6 kW @ 900 MHz
⃠Peak Power, Maximo 10.00 kW
⃠Insertion loss, typical 0.05 dB
⃠Efectividad del aislante (blindaje) -130 dB
Especificaciones Mecánicas
Metodo de acoplamiento del contacto externo: Ring-flare
Metodo de acoplamiento del contacto interno: Captivated
Enchapado del contacto externo: Trimetal
Enchapado del contacto interno: Plata
Durabilidad del acoplado: 25 ciclos
Durabilidad de la interface: 500 ciclos
Metodo durabilidad de la interface: IEC 61169-16:9.5
Conector de fuerza de retención: 890 N | 200 lbf
Conector de esfuerzo de torsion: 5.42 N-m | 48.00 in lb
Fuerza de inserción: 66.72 N | 15.00 lbf
Metodo de inserción: MIL-C-39012C-3.12, 4.6.9
Dimensiones
Tamaño nominal: 1/2 in
Diametro: 22.40 mm | 0.88 in
Longitud: 73.48 mm | 2.89 in
Peso: 89.63 g | 0.20 lb
Longitud: 73.48 mm | 2.89 in
Peso: 89.63 g | 0.20 lb
• Seguros, infalible, no requiere herramientas especiales para su conexión
• Facilite la conexión del conector y asegure una excelente calidad de transmisión RF line performance con Stop Connectors positivos de Andrew.
⃠No requiere herramientas especiales
⃠Se aprieta por completo en menos de una rotación
⃠Verificación visual y mecánica del ajuste
⃠Mecanismo de sellado integrado
⃠Instalación mas rapida y sencilla
⃠Excelente rendimiento eléctrico
ESPECIFICACIONES
Especificaciones Generales
⃠Interfaz: N Hembra
⃠Tipo de cuerpo: Recto
⃠Marca: HELIAX®|Positive Stop™
⃠Angulo de montaje: derecho
Especificaciones Eléctricas
⃠Conector de impedancia: 50 ohm
⃠Banda de frecuencia de operación: 0 – 8800 MHz
⃠Impedancia de cable: 50 ohm
⃠3rd Order IMD, tipica: -116 dBm @ 910 MHz
⃠3rd Order IMD Metodo de prueba Dos +43 dBm carriers
⃠RF voltaje máximo de operación (vrms): 707.00 V
⃠Voltaje de prueba CD: 2000 V
⃠Resistencia de contacto externo, máximo: 0.30 mOhm
⃠Resistencia de contacto interno, máximo: 2.00 mOhm
⃠Resistencia de aislamiento, minimo: 5000 MOhm
⃠Poder promedio: 0.6 kW @ 900 MHz
⃠Peak Power, Maximo 10.00 kW
⃠Insertion loss, typical 0.05 dB
⃠Efectividad del aislante (blindaje) -130 dB
Especificaciones Mecánicas
Metodo de acoplamiento del contacto externo: Ring-flare
Metodo de acoplamiento del contacto interno: Captivated
Enchapado del contacto externo: Trimetal
Enchapado del contacto interno: Plata
Durabilidad del acoplado: 25 ciclos
Durabilidad de la interface: 500 ciclos
Metodo durabilidad de la interface: IEC 61169-16:9.5
Conector de fuerza de retención: 890 N | 200 lbf
Conector de esfuerzo de torsion: 5.42 N-m | 48.00 in lb
Fuerza de inserción: 66.72 N | 15.00 lbf
Metodo de inserción: MIL-C-39012C-3.12, 4.6.9
Dimensiones
Tamaño nominal: 1/2 in
Diametro: 22.40 mm | 0.88 in
Longitud: 73.48 mm | 2.89 in
Peso: 89.63 g | 0.20 lb
Longitud: 73.48 mm | 2.89 in
Peso: 89.63 g | 0.20 lb
