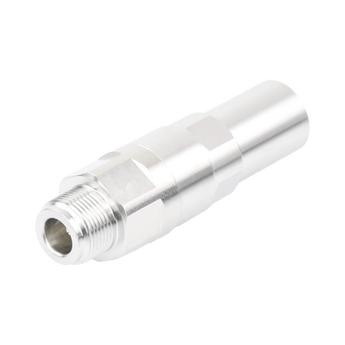

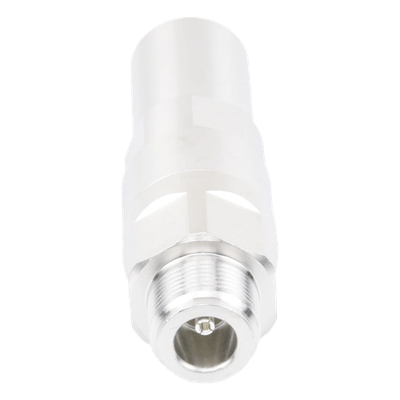

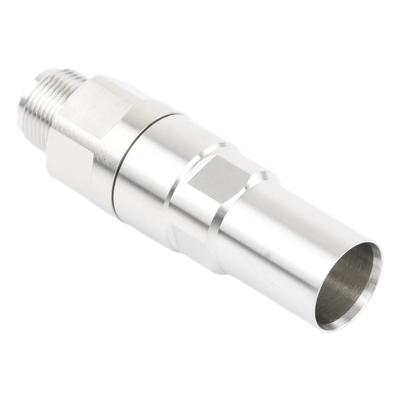

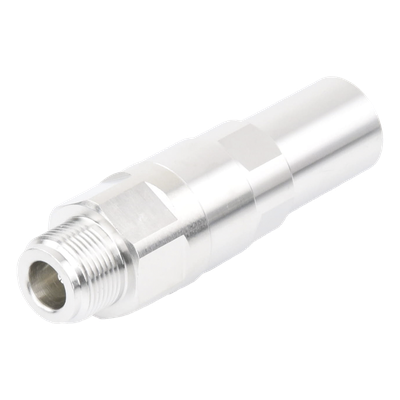

Conector n hembra L4TNF-PSA tipo n hembra cuerpo recto Conector n hembra L4TNF-PSA tipo n hembra cuerpo recto
L4TNFPSA-AD-1-p L4TNFPSA-AD-1-p
L4TNFPSA-AD-2-p L4TNFPSA-AD-2-p
Conector n hembra L4TNF-PSA tipo n hembra cuerpo recto
L4TNFPSA-AD-1-p
L4TNFPSA-AD-2-p
L4TNF-PSA

Conector n hembra L4TNF-PSA tipo n hembra cuerpo recto serie heliax transmisión de señal eficiente cuerpo de diseño recto

$ 991.78 $ 886.50
Ahorra 11%

Marca: ANDREW / COMMSCOPE

Modelo: L4TNF-PSA

282 unidades disponibles

Conector N Hembra L4TNF-PSA de la serie HELIAX, diseñado para conexiones de alta frecuencia. Su cuerpo recto facilita la instalación y proporciona una transmisión de señal eficiente, asegurando conexiones confiables para aplicaciones de telecomunicaciones.

Características

  • Conector de tipo N Hembra para conexiones de alta frecuencia.
  • Cuerpo de diseño recto que facilita la instalación.
  • Perteneciente a la serie HELIAX, reconocida por su calidad y durabilidad.
  • Diseñado para proporcionar una transmisión de señal eficiente.

Beneficios

  • Proporciona conexiones seguras y confiables para aplicaciones de telecomunicaciones.
  • Reduce la pérdida de señal en las conexiones de alta frecuencia.
  • Facilita la instalación en espacios reducidos gracias a su diseño recto.
  • Compatible con otros componentes de la serie HELIAX, asegurando interoperabilidad.

Aplicaciones

  • Utilizado en sistemas de telecomunicaciones y transmisión de datos.
  • Ideal para aplicaciones en redes celulares.
  • Usado en instalaciones de radiofrecuencia y equipamiento de antenas.
Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

Tipo N Hembra
Cuerpo Recto
Serie HELIAX
Ángulo de montaje Straight
Fabricado con materiales de alta calidad para asegurar resistencia y durabilidad. Sí
Diseñado para soportar diferentes condiciones climáticas. Sí
Compatible con varios estándares de la industria. Sí

Características Principales

  • Tipo N hembra conector para cables Heliax
  • Diseño de cuerpo recto para instalación eficiente
  • Soporta ángulo de montaje straight estándar
  • Construcción robusta para durabilidad prolongada
  • Optimizado para aplicaciones de radiofrecuencia
Especificaciones Generales
  • Tipo: N Hembra
  • Cuerpo: Recto
  • Serie: HELIAX® | Positive Stop™
  • Ángulo de montaje: Straight
  • Impedancia del conector: 50 ohm
  • Frecuencia de operación: 0 – 8800 MHz
  • Impedancia del cable: 50 ohm
  • Tercer orden IMD: -116 dBm @ 910 MHz
  • Prueba de IMD: Dos portadores +43 dBm
  • Tensión de operación RF: 707.00 V (vrms)
Especificaciones Eléctricas
  • Tensión de prueba DC: 2000 V
  • Resistencia contacto exterior: 0.30 mOhm (máx.)
  • Resistencia contacto interior: 2.00 mOhm (máx.)
  • Resistencia de aislamiento: 5000 MOhm (mín.)
  • Potencia promedio: 0.6 kW @ 900 MHz
  • Potencia pico: 10.00 kW (máx.)
  • Pérdida de inserción: 0.05 dB (típico)
  • Efectividad de blindaje: -130 dB
  • Código HS: 854420 (Cables coaxiales y otros conductores eléctricos coaxiales)
Especificaciones Mecánicas
  • Método de sujeción contacto exterior: Anillo abocardador
  • Método de sujeción contacto interior: Captivo
  • Recubrimiento contacto exterior: Trimetal
  • Recubrimiento contacto interior: Plata
  • Durabilidad de sujeción: 25 ciclos
  • Durabilidad de interfaz: 500 ciclos
  • Método durabilidad interfaz: IEC 61169-16:9.5
  • Fuerza de retención: 890 N | 200 lbf
  • Par de retención: 5.42 N-m | 48.00 in lb
  • Fuerza de inserción: 66.72 N | 15.00 lbf
  • Método fuerza inserción: MIL-C-39012C-3.12, 4.6.9
  • Tamaño nominal: 1/2 in
  • Diámetro: 22.35 mm | 0.88 in
  • Longitud: 73.65 mm | 2.90 in
  • Peso: 88.46 g | 0.20 lb
Especificaciones Ambientales
  • Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
  • Profundidad inmersión: 1 m
  • Prueba inmersión: Mating Unmated
  • Método prueba inmersión: IEC 60529:2001, IP68
  • Prueba chorros de agua: Mating Unmated
  • Método prueba chorros: IEC 60529:2001, IP66
  • Resistencia humedad: MIL-STD-202F, Método 106F
  • Choque mecánico: MIL-STD-202, Método 213, Condición I
  • Choque térmico: MIL-STD-202F, Método 107G, Condición A-1, Temp. baja -55 °C
  • Vibración: IEC 60068-2-6
  • Corrosión: MIL-STD-1344A, Método 1001.1, Condición A
Return Loss/VSWR
  • 50–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
  • 1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
  • 2210–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
  • 3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
  • 4010–6000 MHz: VSWR 1.12 | Return Loss 25.00 dB
Cumplimiento Regulatorio
  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006 Por encima del Valor Máximo de Concentración (MCV)
  • ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
