MAX202CSE-ND

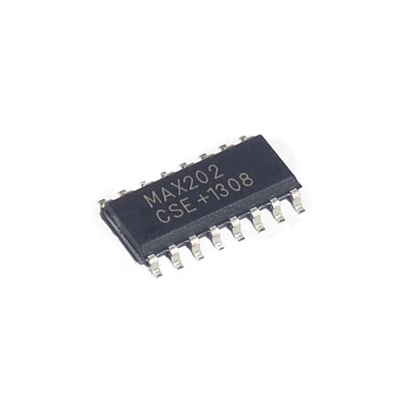

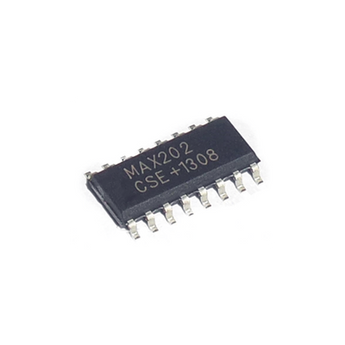

Circuito integrado MAX202CSE-ND +5v RS-232 2 drivers 2 receivers Diseño compacto

$ 120.62 $ 105.36
Ahorra 13%

Marca: SYSCOM

Modelo: MAX202CSE-ND


11 unidades disponibles

Circuito integrado MAX202CSE-ND +5V RS-232 2 drivers 2 receivers Diseño compacto. Este tranceptor de +5 V es ideal para comunicación RS-232, cuenta con 2 drivers y 2 receivers independientes. Reduce el espacio en la placa y facilita la comunicación serial entre dispositivos.

Características

  • Compatible con protocolos RS-232
  • Dos drivers independientes
  • Dos receivers independientes
  • Diseño compacto SOIC16
  • Alta velocidad de transmisión

Beneficios

  • Facilita la comunicación entre dispositivos seriales
  • Reduce el espacio ocupado en la placa
  • Aumenta la eficiencia en la transmisión de datos
  • Compatible con múltiples sistemas
  • Mejora la interoperabilidad entre diferentes tecnologías

Aplicaciones

  • Interconexión de dispositivos en sistemas electrónicos
  • Uso en sistemas de automatización
  • Comunicación entre computadoras y dispositivos externos
  • Implementaciones en sistemas de control industrial
  • Proyectos de robótica y electrónica educativa
Formas de Pago

Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.

Tarjeta de Débito / Crédito
Visa Mastercard Amex
Meses sin intereses Meses con intereses
Depósito Bancario
BBVA Santander Banamex HSBC Banorte Banco Azteca
Mercado Pago
Mercado Pago
Tarjetas Saldo en cuenta Meses sin intereses
Depósito en OXXO
Oxxo Cricle K
Envíos

Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.

Estafeta
Terrestre Hasta 5 días hábiles Gratis
Día Siguiente Hasta 3 días hábiles $99.00
Fedex
Económico Hasta 5 días hábiles Gratis
Express Hasta 3 días hábiles $99.00
PaqueteExpress
Nacional Hasta 5 días hábiles Gratis
DHL
Terrestre Hasta 5 días hábiles $99.00

Especificaciones Técnicas

Circuito Integrado Sí
Tipo Tranceptor
Tensión de operación +5 V
Comunicación RS-232
Número de Drivers 2
Número de Receivers 2
Empaque SOIC16
Fabricante no especificado Sí
Número de parte no especificado Sí
Fecha de lanzamiento no especificada Sí
Garantía no especificada Sí

Este circuito integrado tranceptor RS-232 opera con alimentación de +5V y está encapsulado en formato SOIC16 para facilitar su integración en diseños de PCB compactos. Incorpora 2 drivers y 2 receptores que permiten establecer comunicación serial full-duplex conforme al estándar EIA/TIA-232. Su arquitectura incluye una bomba de carga integrada que genera las tensiones de salida bipolar necesarias sin requerir componentes externos adicionales, simplificando el diseño del circuito impreso y reduciendo el costo total de la solución.

El dispositivo está optimizado para aplicaciones con restricciones de potencia, consumiendo típicamente entre 11 y 20 mA durante operación normal. La histeresis programable en las entradas del receptor, combinada con umbrales definidos en 0.8V (bajo) y 1.7V (alto), proporciona excelente inmunidad ante señales ruidosas y transiciones lentas de línea. Soporta velocidades de transferencia de datos hasta 120 kbps, siendo adecuado para interfaces de módems, periféricos industriales y equipos de instrumentación.

Características Principales

  • Tranceptor RS-232 con alimentación única de +5V ±10%
  • Encapsulado SOIC16 para montaje superficial compacto
  • 2 drivers y 2 receptores independientes
  • Bomba de carga integrada elimina capacitores externos
  • Operación eficiente con baja dissipación de potencia
  • Diseño compacto para aplicaciones con restricciones de espacio

Especificaciones Técnicas

Alimentación
+5V ±10%
Corriente: 11-20 mA (típico)
Canales
2 Drivers / 2 Receivers
Configuración full-duplex
Velocidad de Datos
120 kbps máximo
Compatible con estándar RS-232
Temperatura de Operación
0°C a +70°C
Rango comercial
Resistencia de Entrada RS-232
3-7 kΩ
Carga estándar para líneas de recepción
Umbral del Receptor
0.8V (bajo) / 1.7V (alto)
Histeresis: 0.2-1.0V
Tensión de Salida del Driver
±5V mínimo / ±8V típico
Cumple requisitos RS-232
Resistencia de Salida del Driver
300Ω
Impedancia de salida limitada

Beneficios para el Diseño

La integración de la bomba de carga elimina la necesidad de inductores o transformadores para generar las tensiones negativas requeridas por el estándar RS-232, reduciendo el área de PCB y el número de componentes pasivos. La topología SOIC16 permite inspección visual automatizada y soldadura por reflujo, acelerando la manufactura en volumen. La baja corriente de alimentación lo hace compatible con fuentes alimentadas por batería o interfaces USB sin requerir reguladores adicionales de alta capacidad.
