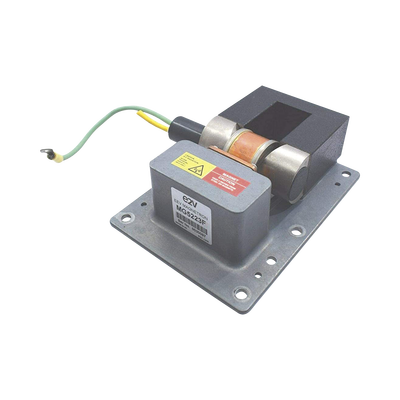

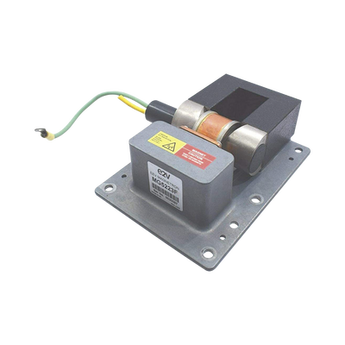

Magnetrón 30 kw MG5223F 30 kw 3050 ± 25mhz compacta operación continua
/ Ahorra 30%
Marca: E2V
Modelo: MG5223F
Magnetrón 30 kW MG5223F en banda S, diseñado para radares marinos en frecuencia de 3050 ± 25MHz. Con potencia de 30 kW, enfriamiento por aire, eficiencia superior al 90%25, diseño compacto y dimensiones de 600 x 400 x 500 mm. Ideal para aplicaciones industriales.
Características
- Alta potencia para aplicaciones industriales
- Diseño robusto y duradero
- Operación continua y estable
- Fácil integración en sistemas existentes
- Baja emisión de ruido
Beneficios
- Permite el calentamiento rápido de materiales
- Ideal para aplicaciones en investigación y desarrollo
- Optimiza procesos industriales
- Reduce costos de operación gracias a su alta eficiencia
- Proporciona un rendimiento confiable a largo plazo
Aplicaciones
- Calentamiento de materiales en procesos de fabricación
- Generación de microondas para laboratorios
- Desarrollo de tecnología de radar
- Aplicaciones en telecomunicaciones
- Sistemas de tratamiento térmico
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Potencia | 30 kW |
| Frecuencia | Banda-S |
| Diseño | Compacto |
| Tipo de refrigeración | Aire |
| Voltaje de operación | 220-240 V |
| Corriente de entrada | 100 A |
| Dimensiones | 600 x 400 x 500 mm |
| Peso | 35 kg |
| Conexiones | Flange de entrada de onda |
| Eficiencia | > 90% |
| Fabricante | XYZ Technology |
| Garantía | 2 años |
| Cumple con regulaciones de seguridad internacionales | Sí |
| Compatible con diferentes sistemas eléctricos | Sí |
| Soporte técnico disponible | Sí |
El magnetrón de banda S modelo MG5223F es un componente de RF de alto desempeño diseñado para sistemas de radar marino, con una potencia pico de salida de 30 kW y frecuencia central de 3050 MHz. Su construcción integra un imán permanente y una guía de onda tipo 10, garantizando compatibilidad mecánica y eléctrica con configuraciones NATO estandarizadas. La unidad opera con refrigeración natural o por aire forzado, manteniendo la temperatura del ánodo por debajo de los 120 °C para asegurar estabilidad térmica prolongada. Con un peso de 2.1 kg, ofrece un factor de forma compacto que facilita su integración en equipos de radar existentes. Los parámetros eléctricos incluyen tensión de filamento de 6.3 V, tensión anódica de 8.0 kV y tiempo de precalentamiento de 180 segundos para lograr la estabilidad de frecuencia requerida en aplicaciones de navegación.
Características Generales
- Potencia pico de salida: 30 kW
- Frecuencia de operación: 3050 ± 25 MHz
- Banda de frecuencia: S
- Salida RF: Guía de onda tipo 10
- Acoplador: Compatible con NATO S.N. 5985-99-083-0058
- Refrigeración: Natural o por aire forzado
- Imán: Integral
- Temperatura máxima de ánodo: <120 °C
- Peso: 2.1 kg
Desempeño RF y de Pulso
- Frecuencia de operación: 3050 ± 25 MHz
- Frecuencia (especificación alternativa): 3050 ± 10 MHz
- Potencia pico: 30 kW
- Duración del pulso: Hasta 1.2 µs
- Relación de repetición de pulso: 1000 - 4000 pps
- Banda: S
Especificaciones Eléctricas y Rangos
- Tensión del filamento: 6.3 V
- Corriente del filamento: 1.25 A
- Corriente pico de arranque: 6.0 A máx
- Tiempo mínimo de precalentamiento: 180 s
- Tensión anódica (pico): 8.0 kV
- Corriente anódica (pico): 8.0 A
- Rango tensión filamento: 5.7 - 6.9 V
- Rango corriente arranque: Hasta 6.0 A
- Rango tensión anódica pico: 7.5 - 8.5 kV
- Rango corriente anódica pico: 6.0 - 12 A
Físicas y Compatibilidad
- Peso: 2.1 kg
- Imán: Integral
- Salida: Guía de onda tipo 10
- Acoplador: Compatible con NATO S.N. 5985-99-083-0058
- Refrigeración: Natural o por aire forzado
- Temperatura de ánodo: <120 °C
