NJM-7812-FA-ND

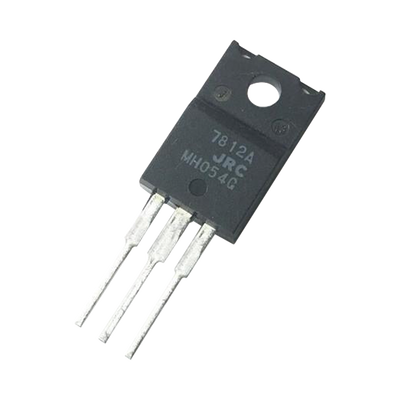

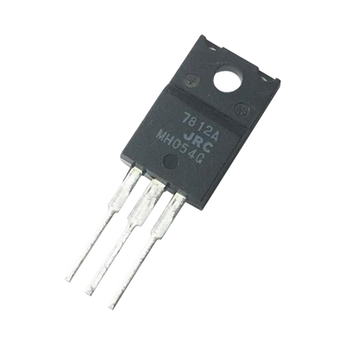

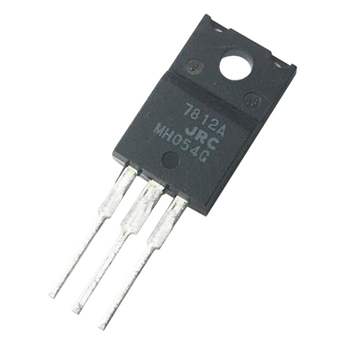

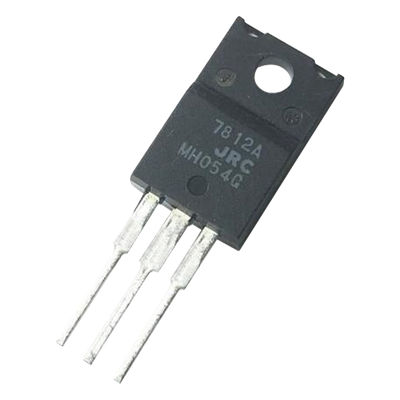

Transistor regulador NJM-7812-FA-ND 12 vcc 1.5 amp to-220-3 regulación estable fácil integración
/
Marca: SYSCOM
Modelo: NJM-7812-FA-ND
17 unidades disponibles
Transistor regulador NJM-7812-FA-ND de 12 Vcc y 1.5 Amp en encapsulado TO-220-3. Proporciona regulación de voltaje estable y fácil integración en circuitos electrónicos, logrando un voltaje constante para tus dispositivos.
Características
- Regulación de voltaje estable a 12 Vcc.
- Capacidad de manejar hasta 1.5 Amp.
- Diseño robusto en encapsulado TO-220-3.
- Fácil integración en circuitos electrónicos.
Beneficios
- Proporciona un voltaje constante para dispositivos electrónicos.
- Protege los circuitos de sobrecorrientes.
- Facilita el diseño de fuentes de alimentación.
- Ofrece una solución económica y eficiente para regulación de voltaje.
Aplicaciones
- Fuentes de alimentación reguladas.
- Sistemas de audio y video.
- Equipos de comunicación.
- Circuitos de control y automatización.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Tarjeta de Débito / Crédito
Meses sin intereses
Meses con intereses
Depósito Bancario
Mercado Pago
Tarjetas
Saldo en cuenta
Meses sin intereses
Depósito en OXXO
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
Estafeta
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
Fedex
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
PaqueteExpress
| Nacional | Hasta 5 días hábiles | Gratis |
DHL
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Tipo | Transistor Regulador |
| Voltaje de salida | 12 Vcc |
| Corriente máxima | 1.5 Amp. |
| Encapsulado | TO-220-3 |
| Ideal para entornos de trabajo moderados. | Sí |
| Compatible con diversos circuitos integrados. | Sí |
| Requiere disipador de calor para máximas corrientes. | Sí |
Características Principales
- Regulación precisa de 12 VCC
- Corriente máxima de salida de 1.5 A
- Encapsulado TO-220-3 para disipación térmica eficiente
- Protección interna contra cortocircuitos
- Protección térmica contra sobrecalentamiento
- Compensación de área segura integrada
- Diseñado para aplicaciones de potencia media
Especificaciones Técnicas
- Tensión de entrada máxima: 35 V
- Rango de temperatura de almacenamiento: -40 a +150 °C
- Rango de temperatura de operación: -40 a +85 °C
- Temperatura de unión operativa: -40 a +150 °C
- Disipación de potencia (TO-220F): 16W (a ≤70°C)
- Corriente de entrada típica: 4.3 mA (sin carga)
- Coeficiente térmico de tensión de salida: -1.2 mV/°C
- Rechazo de rizado: 61 dB (típico)
- Ruido de salida: 75 μV (10Hz a 100kHz)
Aplicaciones Típicas
- Regulación de tensión en fuentes de alimentación
- Alimentación de circuitos digitales y analógicos
- Fuentes de alimentación de baja tensión
- Regulación local en placas de circuito
- Sistemas de alimentación de potencia media
- Aplicaciones industriales y de automatización
Consideraciones de Diseño
- Requiere disipador térmico para corrientes >1A
- Capacitor de entrada recomendado: 0.33μF
- Capacitor de salida recomendado: 0.1μF
- Conectar capacitores lo más cerca posible al regulador
- Evitar largas trazas de alimentación
- Considerar margen de voltaje en capacitores
- Verificar disipación térmica en diseño final
Conexiones del Encapsulado TO-220-3
- 1 (IN): Entrada de tensión no regulada
- 2 (GND): Conexión a masa
- 3 (OUT): Salida de tensión regulada
Tecnología
- Proceso planar epitaxial bipolar
- Construcción monolítica
- Compensación interna de área segura
- Protección contra condiciones extremas
