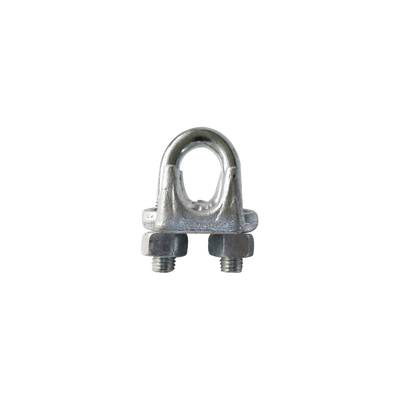

Nudo forjado NUDO-38F ffc 4500 tipo 1 torque 45 lb-ft robusto y fácil instalación
/ Ahorra 40%
Marca: SYSCOM TOWERS
Modelo: NUDO-38F
Nudo forjado NUDO-38F FFC 4500 Tipo 1, torque 45 lb-ft, robusto y fácil instalación. Garantiza sujeción segura en uniones de cable, compatible con perros de acero y diseñado para cargas constantes. Se recomienda un mínimo de 2 nudos por unión, con distancia de instalación de 6-1/2%22 desde el cuello, asegurando la fiabilidad del sistema.
Características
- Nudo forjado para instalaciones de carga constante o de alta demanda
- Diseño robusto para asegurar la fijación efectiva del cable
- Compatible con perros de acero
- Instalación sencilla con pasos específicos y diagramas
Beneficios
- Proporciona una sujeción segura en uniones de cable
- Facilita la instalación adecuada para evitar fallos
- Permite un correcto mantenimiento y revisión periódica del sistema de carga
- Aumenta la seguridad durante operaciones de alta demanda
Aplicaciones
- Utilización en sistemas de retención para cargas pesadas
- Ideal para instalaciones industriales donde se requiere cableado seguro
- Aplicaciones en construcción y manipulación de cargas
- Uso en estructuras que requieren tensión constante en cables
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Especificación FFC 4500 Tipo 1, Clase 1 | Sí |
| Torque recomendado | 45 lb-ft |
| Número mínimo de nudos por unión | 2 |
| Distancia del cuello a la que debe ser instalado el primer nudo | 6-1/2 pulgadas |
| Longitud necesaria para instalación | Diámetro x 25 (hasta 1") y 35 (hasta 2") |
| Revisiones regulares de las grapas tras cada maniobra son recomendadas | Sí |
| La tensión puede alargar el cable y disminuir su diámetro | Sí |
| Importante revisar la orientación de todas las grapas durante la instalación | Sí |
| La retenida se estirará bajo tensión, lo que puede requerir ajustes | Sí |
Nudo forjado diseñado para instalaciones con cable de retenida en aplicaciones de carga constante o alta demanda. Cumple con la especificación FFC 4500 Tipo 1 Clase 1, estándar aplicable a elementos de sujeción para infraestructura de telecomunicaciones y torres de comunicación. El torque recomendado de 45 lb-ft asegura el apriete correcto sin comprometer la integridad del cable de acero. Requiere mínimo 2 nudos por unión para garantizar la distribución adecuada de esfuerzos mecánicos. La longitud de instalación se determina multiplicando el diámetro del cable 25 veces para cables hasta 1' y 35 veces para cables hasta 2'. El procedimiento de instalación contempla 5 pasos documentados que incluyen el doblado del cable para formar el ojo, colocación de la primera grapa junto a la punta muerta aproximadamente a 10 cm, sujeción con sección en 'U', alineación de la línea de carga sobre la silleta de la grapa y acomodo del guardacabo para protección del cable.
Desempeño Mecánico
- Norma: FFC 4500 Tipo 1 Clase 1
- Torque recomendado: 45 lb-ft
- Nudos mínimos por unión: 2
- Distancia primer nudo desde cuello: 6-1/2' (1.98 m)
- Factor de longitud: 25-35 veces diámetro del cable
- Aplicación: Carga constante o alta demanda
Especificaciones Físicas
- Diámetro de cable: 3/8'
- Tipo: Nudo forjado
- Material: Acero forjado
- Incluye guardacabo para protección del cable
Procedimiento de Instalación
- Paso 1: Calcular longitud multiplicando diámetro 25-35 veces
- Paso 2: Doblar cable de acero a medida requerida para formar ojo
- Paso 3: Instalar primera grapa junto a punta muerta del cable, aprox. 10 cm
- Paso 4: Asegurar con sección en 'U', línea de carga sobre silleta
- Paso 5: Acomodar guardacabo en la punta viva del cable
