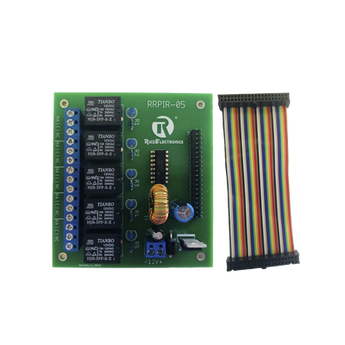

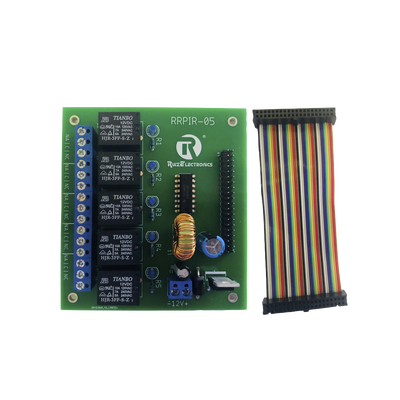

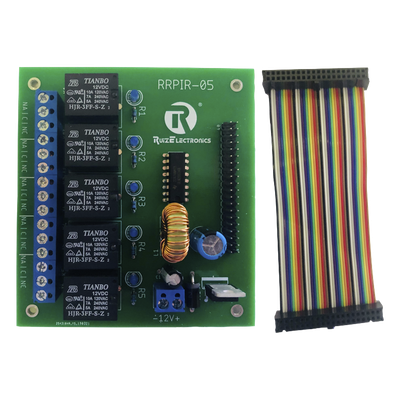

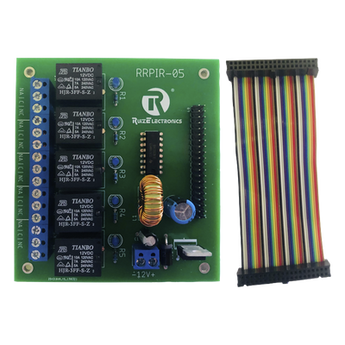

Tablilla interfaz RRPIR05 5 relevadores 12vcc@5a arnés 20 pines compatible Raspberry Pi
/ Ahorra 1% Agotado
Marca: Ruiz Electronics
Modelo: RRPIR05
Tablilla interfaz RRPIR05 5 relevadores 12vcc@5a arnés 20 pines compatible Raspberry Pi, ideal para automatización. Cuenta con 5 salidas de relevadores, 10A @ 120VCA, y un conector de 20 pines. Fácil integración y botón de prueba para verificar el funcionamiento.
Características
- 5 salidas de relevadores para control eficiente
- Alimentación de 12Vcc@5A para alta capacidad de trabajo
- Compatible con Raspberry Pi, facilitando la integración
- Regulación de voltaje para adaptar la energía a dispositivos
- Incorpora botón de prueba para facilitar el uso
Beneficios
- Permite controlar dispositivos eléctricos de manera remota
- Ideal para proyectos de automatización y domótica
- Fácil de integrar con Raspberry Pi para proyectos de IoT
- Proporciona una solución segura y eficiente de alimentación
- Gracias a su botón de prueba, facilita la verificación del correcto funcionamiento
Aplicaciones
- Control de luces y electrodomésticos en el hogar
- Automatización industrial y control de maquinaria
- Sistemas de riego automático en agricultura
- Proyectos educativos y de desarrollo de software
- Implementaciones en sistemas de seguridad y alarmas
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Alimentación | 12Vcc@5A |
| 5 salidas de relevadores | Sí |
| Capacidad de relevador 1 | 10A @ 120VCA |
| Capacidad de relevador 2 | 7A @ 240VCA |
| Capacidad de relevador 3 | 5A @ 240VCA |
| Conector | Arnés de 20 pines hembra de 10 cm |
| Compatible con cualquier Raspberry Pi de 40 pines | Sí |
| Pines de relevador 1 | PIN 40 = GPIO 21 |
| Pines de relevador 2 | PIN 38 = GPIO 20 |
| Pines de relevador 3 | PIN 36 = GPIO 16 |
| Pines de relevador 4 | PIN 18 = GPIO 24 |
| Pines de relevador 5 | PIN 16 = GPIO 23 |
| Recomendación | Utilizar fuente de poder modelo SJ2312V5A |
| Voltaje regulado | 5V@2A para alimentar a Raspberry Pi |
| Botón de prueba | Sí |
| Botón de prueba incluido para una fácil verificación de funciones | Sí |
| Diseño compacto para fácil instalación | Sí |
Tablilla de interfaz de relevadores para Raspberry Pi
Esta tablilla de interfaz permite controlar hasta 5 cargas eléctricas mediante relevadores electromecánicos directamente desde una Raspberry Pi. Cada canal ofrece capacidad de conmutación de 10 amperios a 120 VCA, con contactos aislados que protegen el microcontrolador de las cargas conectadas. La alimentación de 12 VCC se regula internamente a 5 VCC con 2 amperios de capacidad, eliminando la necesidad de fuentes adicionales para la Raspberry Pi. El diseño compacto facilita su integración en gabinetes de control, prototipos industriales y proyectos de automatización residencial o comercial.
La conexión se realiza mediante un arnés de 20 pines hembra de 10 cm (3.28 pies) que se acopla directamente al header de 40 pines de cualquier modelo de Raspberry Pi compatible. Los cinco relevadores se controlan mediante GPIOs independientes, permitiendo activaciones simultáneas o secuenciales según la lógica programada por el usuario. Los indicadores LED integrados proporcionan retroalimentación visual inmediata del estado de cada salida.
Características principales
- 5 salidas de relevadores con contactos independientes y aislados
- Control individual por GPIO programables (GPIO 16, 20, 21, 23, 24)
- Alimentación 12 VCC @ 5 A con regulación interna a 5 VCC @ 2 A
- Indicadores LED de estado para cada canal de relevador
- Arnés de 20 pines hembra, compatible con Raspberry Pi de 40 pines
- Diseño compacto optimizado para integración en proyectos IoT
Especificaciones técnicas
Asignación de pines GPIO
Se recomienda utilizar una fuente de poder de 12 VCC @ 5 A. La tablilla incorpora regulación interna que deriva 5 VCC @ 2 A para alimentar directamente la Raspberry Pi, simplificando el cableado del sistema.
