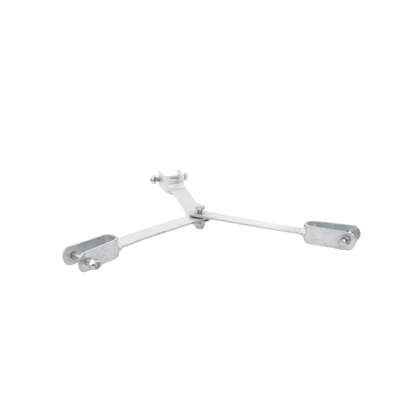

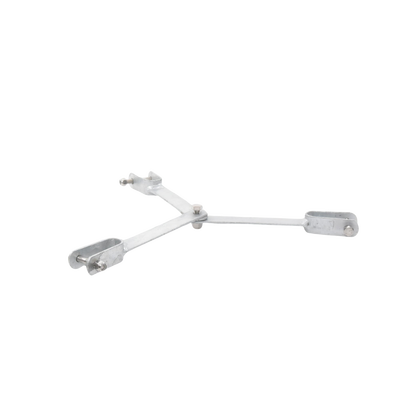

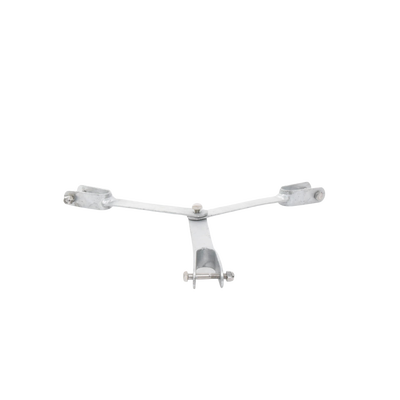

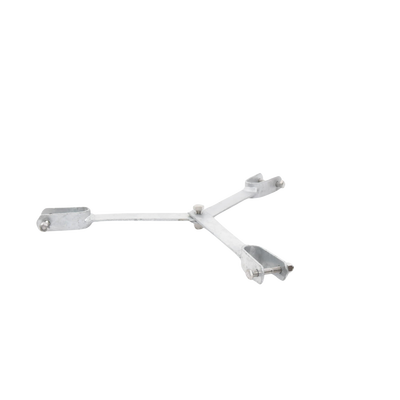

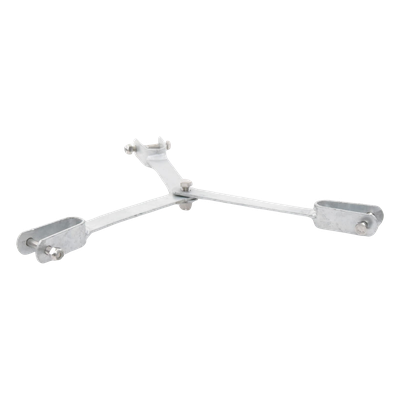

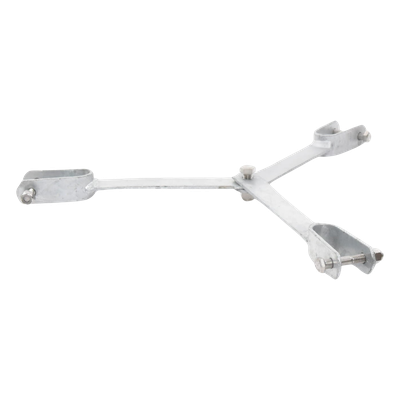

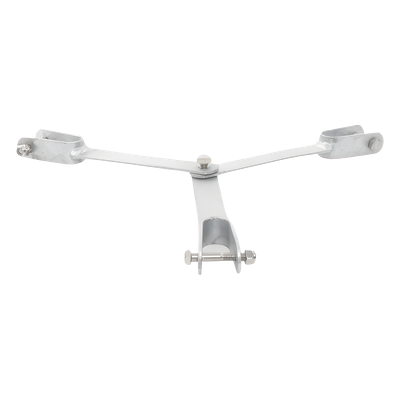

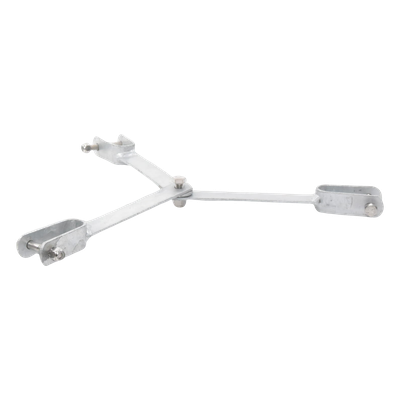

Brida de sujeción SJB-30G Galvanizado por inmersión alto grado de resistencia compatible con torres STZ30G facilidad de instalación
/ Ahorra 17%
Marca: SYSCOM TOWERS
Modelo: SJB-30G
Brida de sujeción SJB-30G Galvanizado por inmersión alto grado de resistencia compatible con torres STZ30G, diseñada para mejorar la durabilidad estructural. Esta brida tipo Delta, elaborada bajo normas ISO 9000, incluye un juego de tornillería grado 5 y tuerca de seguridad. Además, distribuye la tensión de los cables uniformemente y evita la deformación de la estructura, asegurando una instalación adecuada.
Características
- Distribuye la tensión de los cables de retenida uniformemente
- Evita la deformación de la estructura
- Facilidad de instalación
- Alta resistencia a la corrosión gracias al galvanizado
- Compatible con torres de sección STZ30G
Beneficios
- Mejora la durabilidad de la estructura
- Aumenta la seguridad en las instalaciones
- Reduce el riesgo de fallas por deformaciones
- Asegura una instalación adecuada
- Facilita el mantenimiento en el futuro
Aplicaciones
- Uso en torres de telecomunicaciones
- Instalaciones eléctricas
- Soporte de estructuras en ambientes exteriores
- Sistemas de retención de cables
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Producto elaborado bajo normas ISO 9000 | Sí |

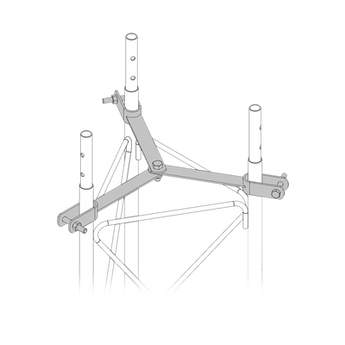

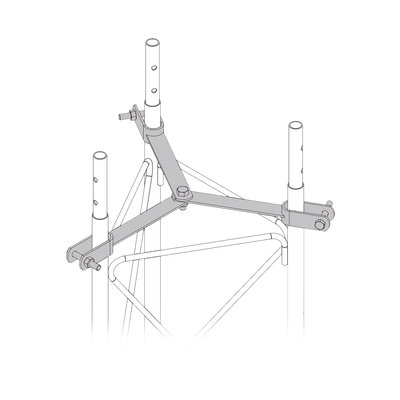

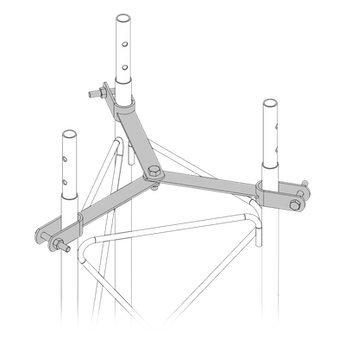

| Brida tipo Delta con punto de apoyo al centro | Sí |
| Galvanizado por inmersión en caliente (Hot Dip) | Sí |
| Para torres de sección STZ30G | Sí |
| Incluye juego de tornillería grado 5 | Sí |
| Incluye tuerca de seguridad | Sí |
| Producto de alta calidad | Sí |
| Adecuado para condiciones climáticas adversas | Sí |
| Requerimientos de instalación mínima | Sí |
Características principales
- Cumple normas ISO 9000 para calidad excepcional

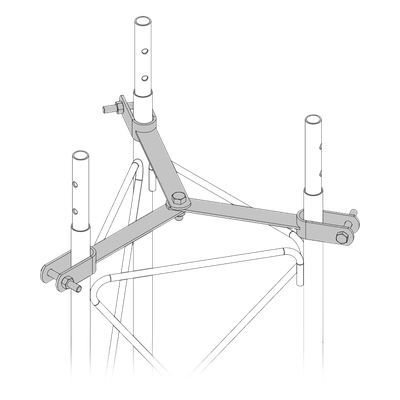

- Brida tipo delta con punto de apoyo central
- Distribución uniforme de tensión en cables retenidos
- Galvanizado por inmersión en caliente para resistencia
- Incluye tornillería grado 5 y tuerca de seguridad
Aplicación
- Diseñada para Torres de sección STZ30G
- Para instalaciones con retenidas
- Sistema de distribución de tensión para cables de retenida
- Evita deformación de estructura por colocación inadecuada de retenidas
Notas de instalación
- Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
- Las anclas de piso pueden ser sustituidas por anclas de muro SAP01 o SAP01G según la aplicación
- La instalación debe ser realizada solo por personal calificado
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación
Dimensiones de instalación
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) | h2 (m) | h3 (m) | h4 (m) | h5 (m) |
|---|---|---|---|---|---|---|---|
| 3 | 2.1 | - | 2.5 | - | - | - | - |
| 6 | 4.2 | - | 5.4 | 2.7 | - | - | - |
| 9 | 6.3 | - | 8.1 | 4.0 | - | - | - |
| 12 | 8.4 | - | 11.0 | 6.0 | - | - | - |
| 15 | 10.5 | - | 14.0 | 9.0 | 4.5 | - | - |
| 18 | 12.6 | - | 17.0 | 11.0 | 5.6 | - | - |
| 21 | 14.7 | - | 19.5 | 13.0 | 6.5 | - | - |
| 24 | 16.8 | - | 23.0 | 17.5 | 12.0 | 6.0 | - |
| 27 | 19.0 | - | 26.0 | 19.5 | 13.0 | 6.5 | - |
| 30 | 21.0 | - | 28.5 | 22.5 | 17.0 | 11.5 | 6.0 |
Notas adicionales
- Las distancias son solo recomendaciones de instalación
- Para cálculo de retenida extra en torres con estabilizador, este sustituye a la brida ubicada a 3/4 de altura de la torre o la más cercana a esta altura
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación
- Se recomienda instalar luces de obstrucción en todo momento
