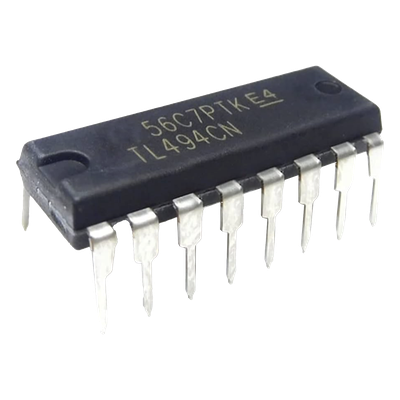

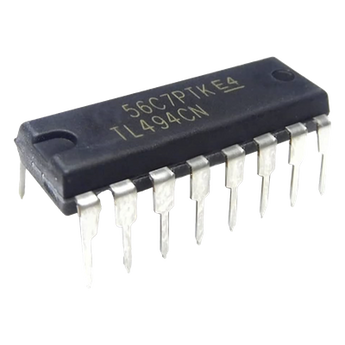

Circuito de control TL494CN 7V a 40V 200mA 2 salidas funciona en topologías boost buck
/ Ahorra 4%
Marca: SYSCOM PARTS
Modelo: TL494CN
Circuito de control TL494CN 7V a 40V 200mA 2 salidas funciona en topologías boost buck. Controlador de conmutación con frecuencia de 300 kHz, ciclo de tarea máximo de 45%25, voltaje de entrada de 7 V a 40 V, y diseñado para la construcción de circuitos PWM. Este producto minimiza el espacio en la placa gracias a su integración en un solo chip.
Características
- Incorpora todas las funciones necesarias para la construcción de circuitos de control de PWM.
- Diseñado principalmente para el control de la fuente de alimentación.
- Posibilidad de operar en diversas topologías de conversión de energía.
Beneficios
- Permite un control eficiente de la modulación por ancho de pulsos.
- Minimiza el espacio requerido en la placa gracias a su integración en un solo chip.
- Ofrece alta fiabilidad en un amplio rango de temperaturas de operación.
Aplicaciones
- Control de fuentes de alimentación con modulaciones PWM.
- Puede ser utilizado en aplicaciones de conversión de energía electrónica.
- Uso en sistemas que requieren regulación de voltaje.
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Categoría de producto | Controladores de conmutación |
| Topología | Boost, Buck, Flyback, Forward, Push-Pull |
| Número de salidas | 2 Output |
| Frecuencia de conmutación | 300 kHz |
| Ciclo de tarea - Máximo | 45% |
| Voltaje de entrada | 7 V to 40 V |
| Voltaje de salida | 40 V |
| Corriente de salida | 200 mA |
| Temperatura de trabajo mínima | - 40 °C |
| Temperatura de trabajo máxima | + 85 °C |
| Estilo de montaje | Through Hole |
| Paquete / Cubierta | PDIP-16 |
| Empaquetado | Tube |
| Tiempo de caída | 40 ns |
| Altura | 4.57 mm |
| Longitud | 19.3 mm |
| Tipo de producto | Switching Controllers |
| Tiempo de subida | 100 ns |
| Empaquetado en tubo para fácil manipulación y transporte. | Sí |
El TL494CN es un circuito de control de modulación por ancho de pulsos (PWM) integrado en un solo chip, diseñado principalmente para el control de fuentes de alimentación conmutadas. Incorpora todas las funciones necesarias para implementar topologías de conversión DC-DC de manera eficiente. Su amplio rango de voltaje de entrada y sus dos salidas independientes ofrecen versatilidad para diversas aplicaciones de control de potencia. El encapsulado PDIP-16 con montaje through-hole facilita su integración en prototipos y equipos de producción.
Características principales
- Frecuencia de conmutación de hasta 300 kHz
- Voltaje de entrada amplio: 7 V a 40 V
- Ciclo de trabajo máximo del 45%
- Dos salidas independientes para mayor flexibilidad
- Tiempo de subida rápido de 100 ns y tiempo de caída de 40 ns
- Diseño DIP-16 para fácil montaje through-hole
