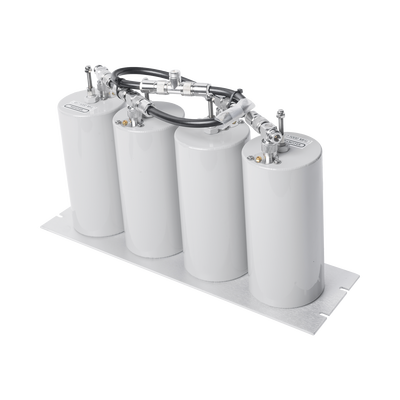

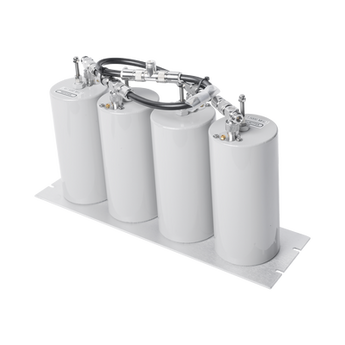

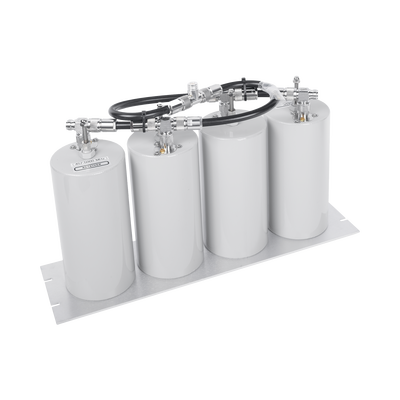

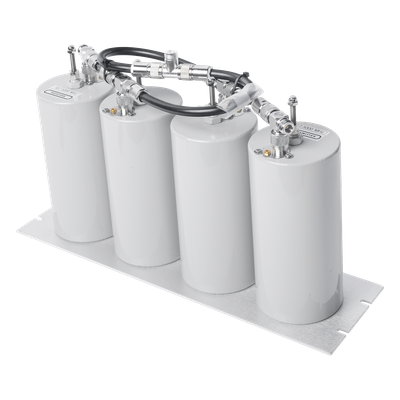

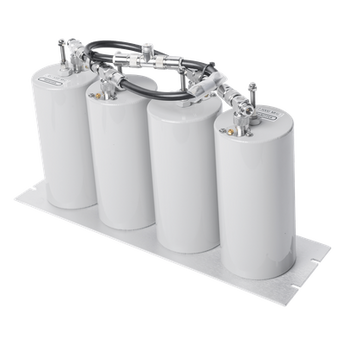

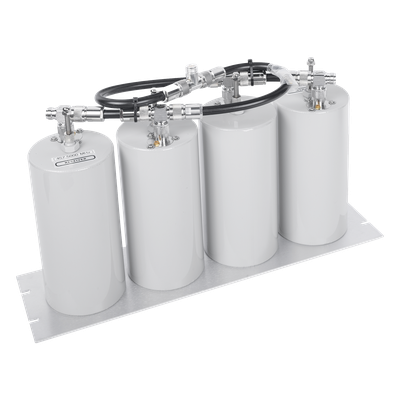

Duplexor pasa banda-rechazo TPRD-4544 400-470 mhz 4 cavidades 250 watt diseño robusto ligero
/ Ahorra 13%
Marca: TELEWAVE, INC
Modelo: TPRD-4544
Duplexor pasa banda-rechazo TPRD-4544 400-470 MHz 4 cavidades 250 W diseño robusto y ligero. Ideal para comunicaciones UHF, su rango de frecuencia es de 400-470 MHz, cuenta con 4 cavidades de 4%22 de diámetro y conecta con N Hembras. Con un aislamiento TX-RX de 90 dB y una pérdida por inserción de 1.0 dB, mejora la eficiencia de transmisión y recepción.
Características
- Diseño Pasa-Banda optimizado para UHF
- Alta capacidad de aislamiento entre TX y RX
- Bajo nivel de pérdida por inserción

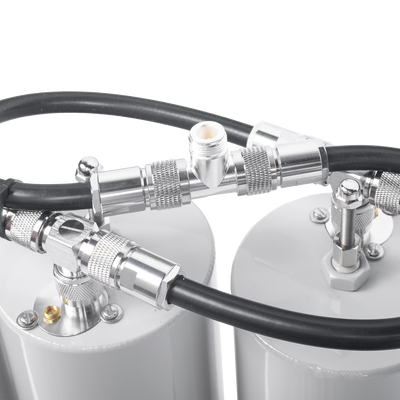

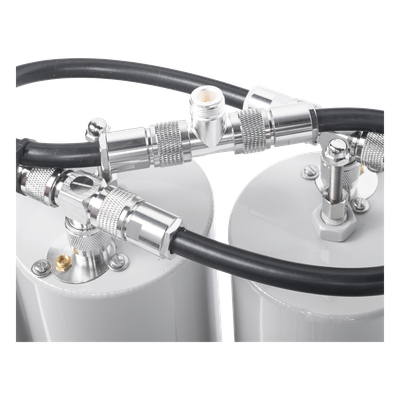

- Conectores N Hembras para una mejor conectividad
- Construcción robusta y ligera
Beneficios
- Mejora la eficiencia de transmisión y recepción
- Reduce interferencias en la señal
- Ideal para aplicaciones que requieren alta fiabilidad
- Facilita la instalación gracias a sus conectores
- Proporciona un rendimiento de larga duración
Aplicaciones
- Equipos de comunicación UHF
- Sistemas de radioaficionados
- Transmisiones de datos en bandas UHF
- Estaciones base de radio
Formas de Pago
Ofrecemos diversas opciones de pago seguras, incluyendo meses sin intereses, pagos en OXXO y créditos sin tarjeta. Además, contamos con una política de devoluciones y reembolso sencilla para tu tranquilidad.
Envíos
Después de recibir tu pago, dedicamos 24 horas para preparar y enviar tu pedido. Todos nuestros métodos de envío incluyen un código de rastreo, asegurando envíos rápidos y seguros para tu comodidad y tranquilidad.
| Terrestre | Hasta 5 días hábiles | Gratis |
| Día Siguiente | Hasta 3 días hábiles | $99.00 |
| Económico | Hasta 5 días hábiles | Gratis |
| Express | Hasta 3 días hábiles | $99.00 |
| Nacional | Hasta 5 días hábiles | Gratis |
| Terrestre | Hasta 5 días hábiles | $99.00 |
Especificaciones Técnicas
| Rango de Frecuencia | 400-470 MHz |
| Cavidades | 4 (4 in, diámetro) |
| Separación TX-RX (Min.) | 5 MHz |
| Pérdida por inserción | 1.0 dB |
| Aislamiento TX-RX | 90 dB (@ 5 MHz) |
| VSWR (max.) | 1.5 |
| Potencia | 250 W |
| Conectores | N Hembras |
| Dimensiones (Alto x Ancho x Fondo) | 133 x 483 x 267 mm |
| Peso | 4.5 Kg |
| Tipo de producto | Duplexer Pasa-Banda / Rechazo de Banda |
| Uso recomendado | Comunicaciones en UHF |
| Ideal para entornos industriales y comerciales | Sí |
Duplexer de banda pasante y rechazo de banda diseñado para sistemas de comunicación en el rango de 400-470 MHz. Integra 4 cavidades de 4 pulgadas de diámetro (10.16 cm) que proporcionan aislamiento superior entre transmisión y recepción. Su construcción robusta con montaje en panel de 19 pulgadas facilita la instalación en racks estándar de infraestructura de telecomunicaciones. Optimizado para aplicaciones que requieren alta selectividad de frecuencia con separación mínima de 5 MHz entre canales TX/RX.
Características Principales
- Aislamiento TX-RX: 90 dB @ 5 MHz / 75 dB mínimo @ 5 MHz / 60 dB mínimo @ 3 MHz
- Pérdida por inserción: 1.0 dB para máxima eficiencia de potencia
- Potencia máxima de 250 W para aplicaciones de alta potencia
- Supresión de armónicos TX: 75 dB y protección RX: 90 dB
- VSWR máximo: 1.5:1 para excelente adaptación de impedancia
- Conectores N hembra de alta durabilidad
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 400-470 MHz |
| Separación TX/RX (mín) | 5 MHz |
| Potencia máxima | 250 W |
| Pérdida por inserción | 1.0 dB |
| Aislamiento TX-RX @ 5 MHz | 75 dB (mín) / 90 dB |
| Aislamiento TX-RX @ 3 MHz | 60 dB (mín) |
| Supresión armónicos TX | 75 dB |
| Protección RX | 90 dB |
| VSWR (máx) | 1.5:1 |
Mecánicas
| Número de cavidades | 4 (4' Ø x 8' largo) |
| Dimensiones (A x An x F) | 133 x 483 x 267 mm |
| Montaje | Panel 19' |
| Conectores | N hembra |
| Acabado | Pintura epóxica gris |
| Peso neto | 4.5 kg |
| Peso de envío | 6.8 kg |
Ambientales
| Rango de temperatura | -30°C a +70°C |
| Diseño | Cavidades pasivas |
